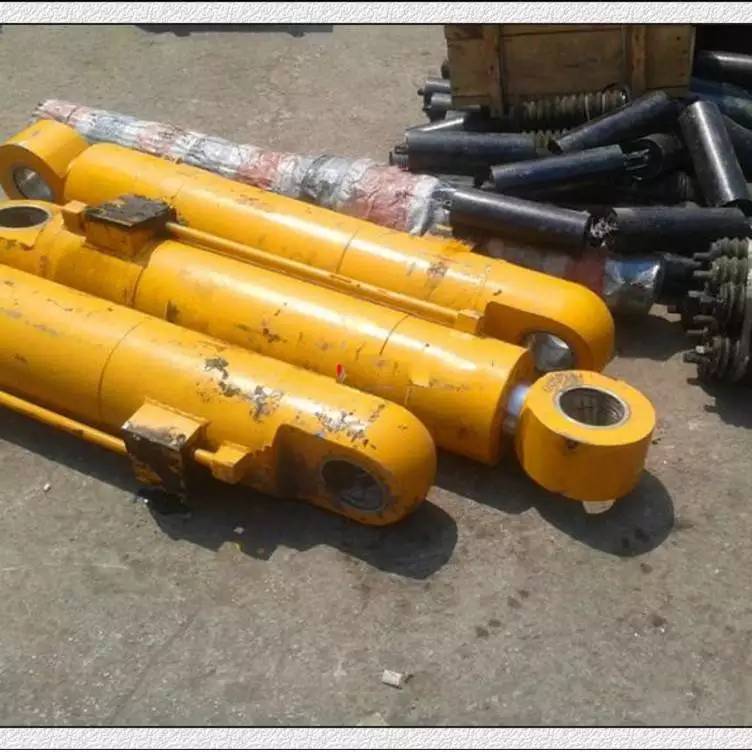

综掘机拖链-石EBZ160掘进机机组配件运输部后支撑油缸

活塞杆端连接方式表编号连接方式备　注1杆端外螺纹2杆端内螺纹用于缸径D≥Φ633杆端外螺纹杆头耳环带衬套4杆端内螺纹杆头耳环带衬套用于缸径D≥Φ635杆端外螺纹杆头耳环带关节轴承6杆端内螺纹杆头耳环带关节轴承用于缸径D≥Φ637整体式活塞杆耳环带衬套仅用于Φ40、Φ50两种缸径8整体式活塞杆耳环带关节轴承

选型说明
   1、 用户根据需要，对照“型号说明”，按连接方式及缓冲部位，查表1至4，然后写出连接方式及缓冲部位编号，确定需要的结构型式。按结构型式、缸径、速比等，确定外形安装连接尺寸。
     2、 订货时注出型号及选用行程、安装距。
产品代号—主参数—连接方式及缓冲部位编号~行程×安装距
    注：用户所需安装距若与图1至4尺寸表中所规定的安装距尺寸范围选用。
