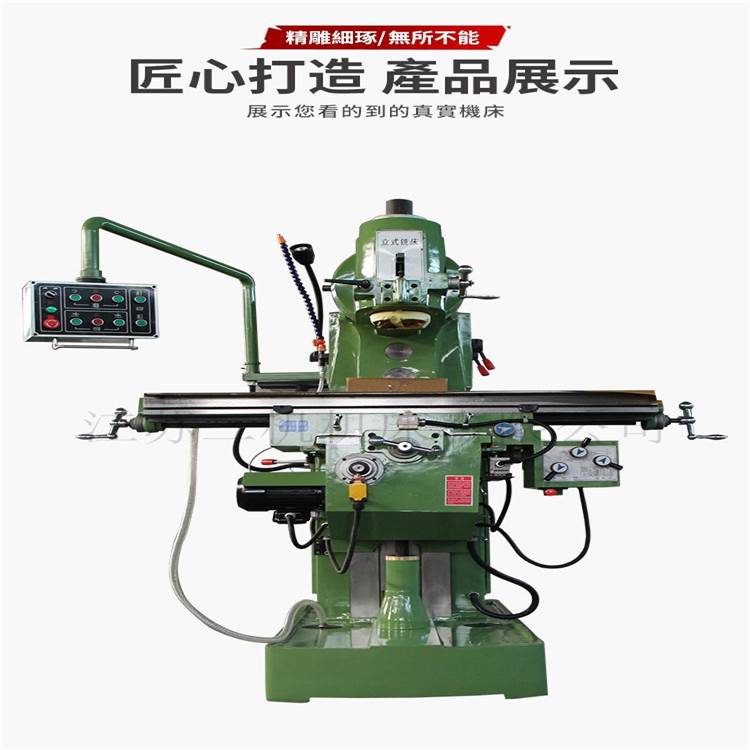

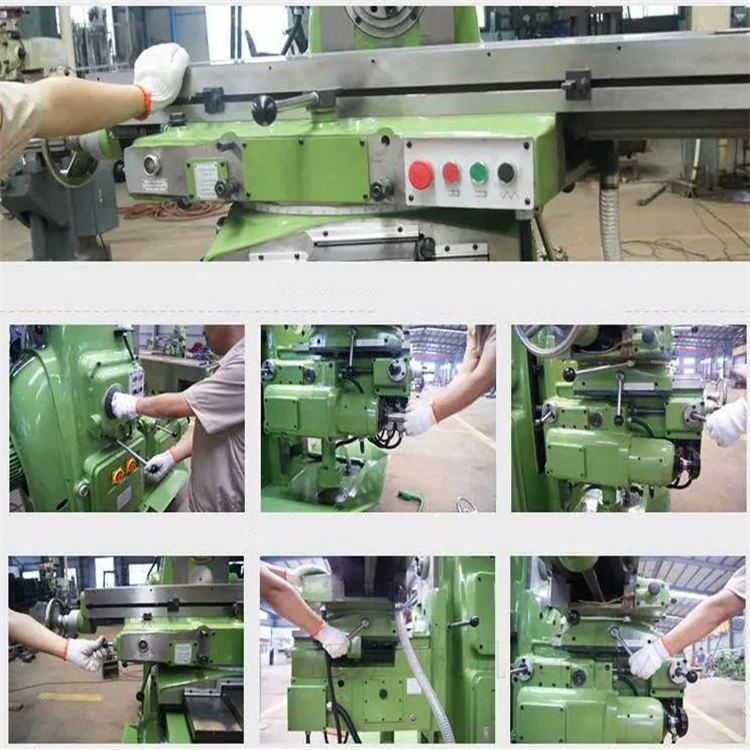

W能铣床特点:
有机身、主传动、进给箱、升降台、工作台、***、冷却、润滑及电气等各部分组成。机身有底座、床身组成,床身固定在底座上;
主传动安装在床身内,通过床身右侧盖板上的三个变速手柄调节主轴转速;
进给箱配挂在滑座右侧,通过输出轴齿轮和滑动齿轮将动力分别传给纵、横向丝杠;
升降台与床身有燕尾导轨配合,沿床身导轨垂直升降;
升降台与滑座由矩形导轨配合,工作台与滑座由燕尾导轨配合,通过丝杠、丝母带动工作台纵、横向移动;
***部分有固定座、滑枕、挂架组成,机身上面安装固定座,与滑枕通过燕尾导轨配合,挂架悬挂在滑枕的一端;
冷却液存放在底座内腔中;
润滑主传动部门采用润滑油泵强制润滑,进给箱采用油寖式飞溅润滑,其余移动部位采用手拉油泵或油杯D点润滑;
电气箱隐藏在床身内,电气控制操作分别状语升降台左侧、床身右侧或由***支架支撑在基础左侧前方,操作方便。
主要技术参数 | ZX50A |
钻孔直径(mm) | 50 |
端铣宽度(mm) | 100 |
立铣直径(mm) | 25 |
镗孔直径(mm) | 120 |
攻丝直径(mm) | M16 |
主轴端面至工作台距离(mm) | 38-430 |
主轴转速范围(r.p.m) | 465-1825 |
主轴行程(mm) | 120 |
工作台尺寸(mm) | 900×240 |
工作台行程(mm) | 400×230 |
外形尺寸(mm) | 1100×970×1650 |
电动机功率(Kw) | 1.5 |
净重/毛重(Kg) | 500/600 |
