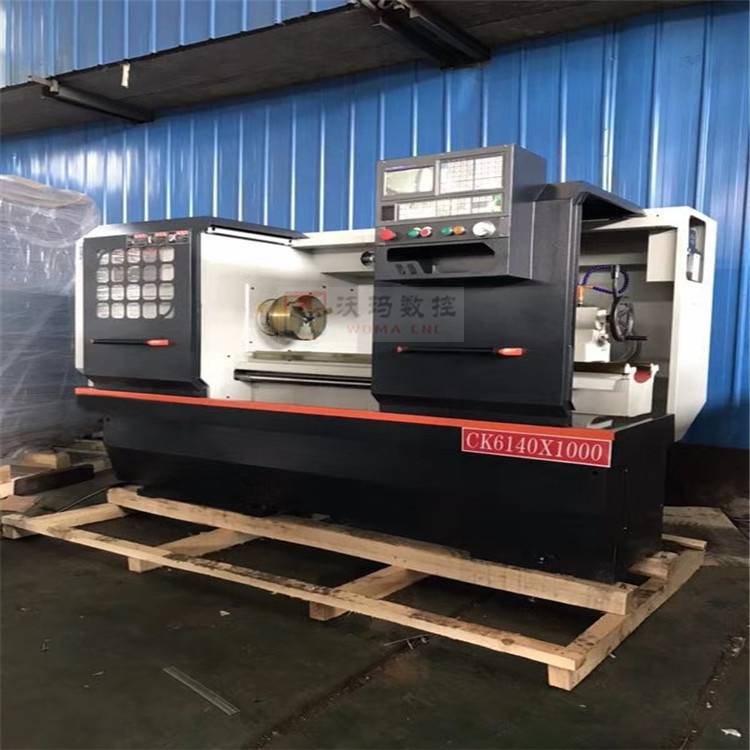

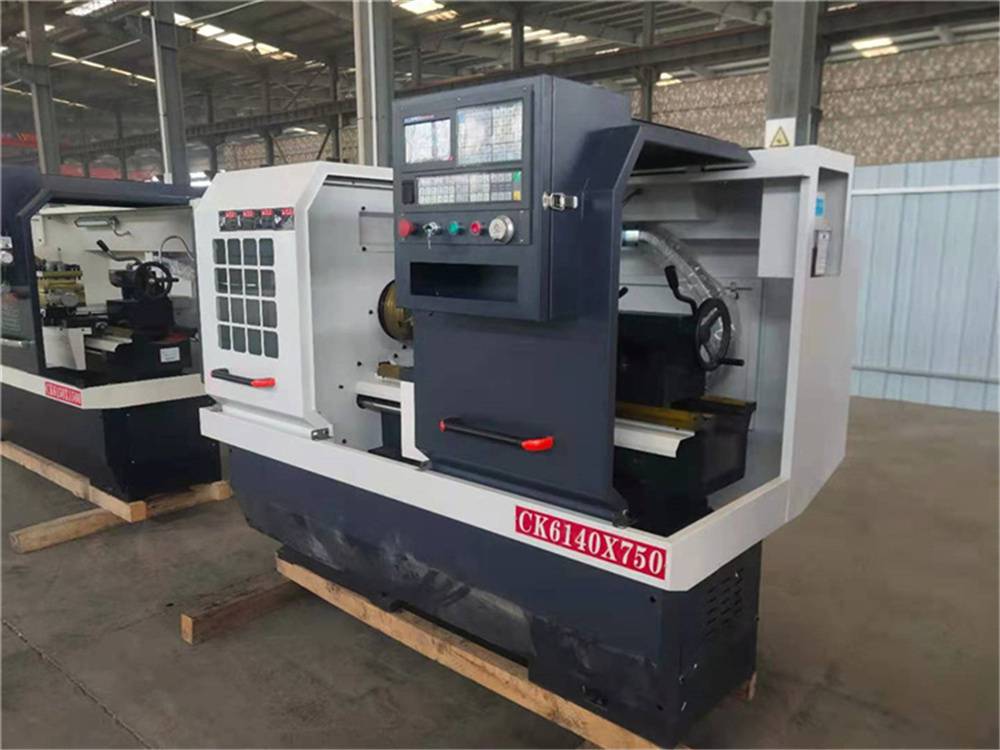

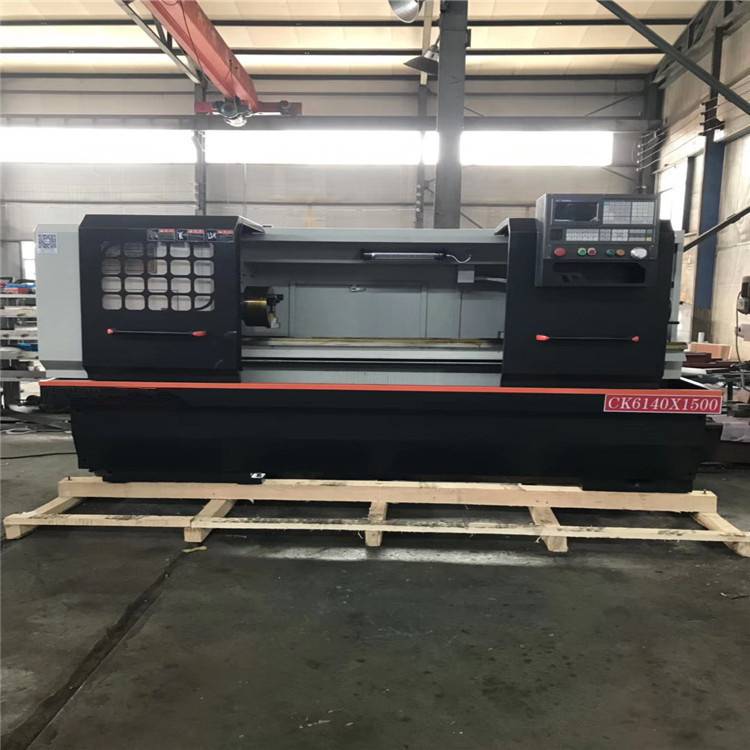

参数/型号 | CK6136 | CK6140 | CK6150 | |||||
加工能力 | 床身上.大回转直径mm | 360 | 400 | 500 | ||||
滑板上.大回转直径mm | 190 | 210 | 260 | |||||
.大加工长度mm | 750/1000/1500 | |||||||
床身宽度mm | 360 | |||||||
行程 | X轴行程mm | 180/200/250 | ||||||
Z轴行程 | 1080 | |||||||
主轴 | 主轴转速范围r/min | 30-500-1800(.低2档)变频调速 | ||||||
主轴端部尺寸 | C6或C8 | |||||||
主轴内孔锥度 | 莫氏6号,公制52 | |||||||
主轴通孔直径mm | 52或80 | |||||||
刀架 | 刀具数量 | 4或6 | ||||||
刀柄尺寸 | 16*16 | 20*20 | 25*25 | |||||
换刀时间sec | ≤2 | |||||||
进给 | X轴快速进给mm/min | 步进3000伺服4000 | ||||||
Z轴快速进给mm/min | 步进4000伺服6000 | |||||||
每转切削进给量mm/r | 0.005-100 | |||||||
精度 | .小设定单位mm | 0.001 | ||||||
重复***精度mm | 0.01 | |||||||
表面粗糙度 | Ra1.6 | |||||||
尾架 | 尾座套筒锥度 | MT4或MT5 | ||||||
尾座套筒直径mm | 65 | |||||||
尾座套筒行程mm | 130 | |||||||
电机 | 主电机功率KW | 4 | 5.5 | 7.5 | ||||
X轴、Z轴伺服电机N.m | 4、6或5、7.5或根据客户要求 | |||||||
机床外形尺寸(长*宽 )mm | 750规格:2060*1200*1500 | |||||||
1000规格:2360*1200*1500 | ||||||||
1500规格:2660*1200*1500 | ||||||||
净重 | 1600Kg | 1700KG | 1800KG | |||||
数控系统 | GSK980TDb、928TD-L系列华中、凯恩帝、锐普德 等用户要求的其他数控系统 |
沃玛数控车床主要配置如下:

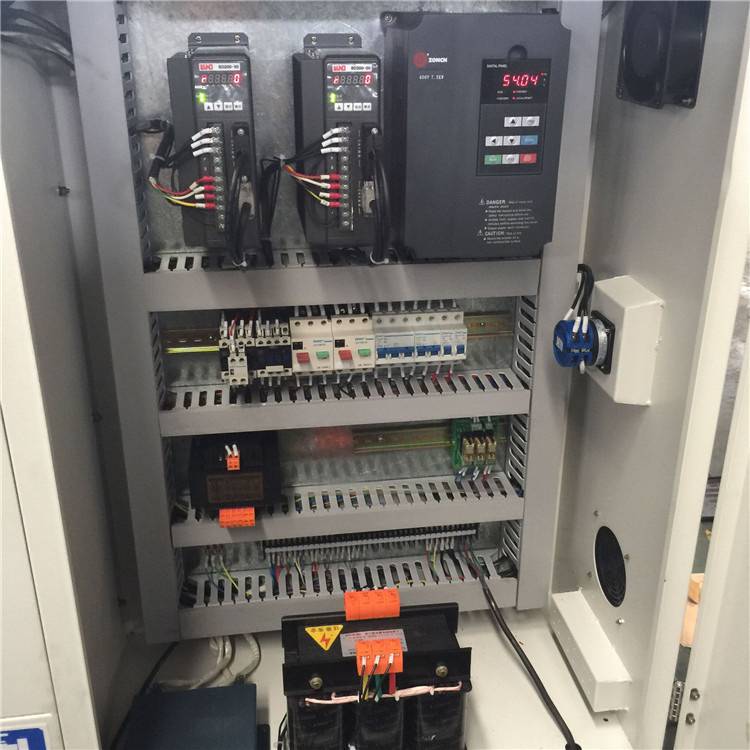

1数控系统采用广数928TD-L ,驱动器、伺服电机、变压器都是原配,全封闭防护
2伺服电机驱动4N-M/X轴 6N-M/Z轴
3螺纹装置
4J密滚珠丝杠副

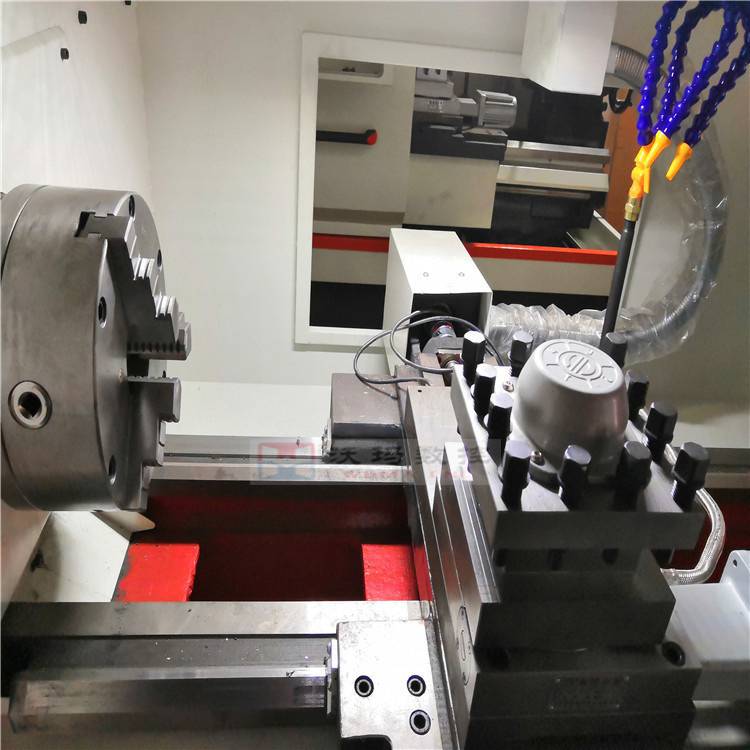

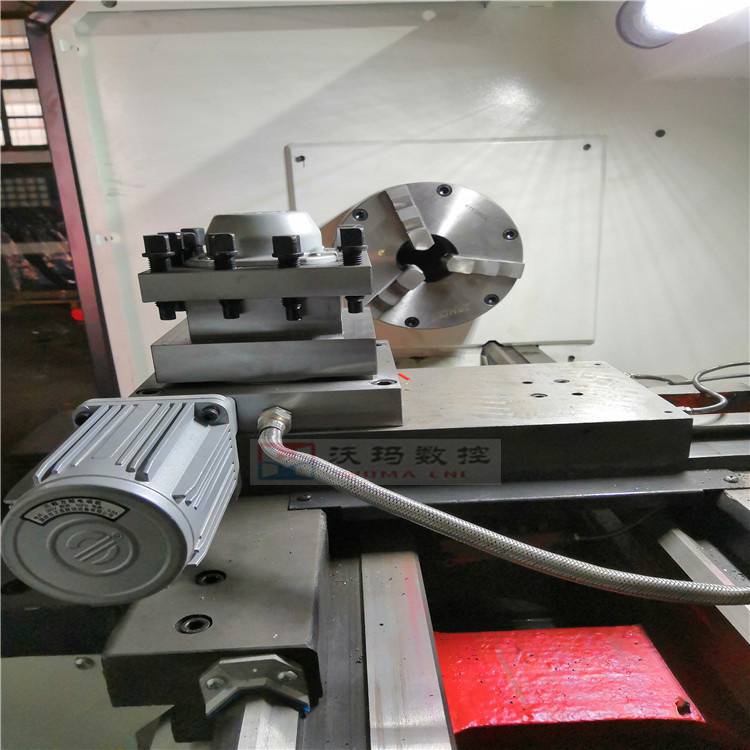

5四工位电动刀架
6集中自动润滑系统
7车头.低档,主轴孔径52
8冷却水泵总成

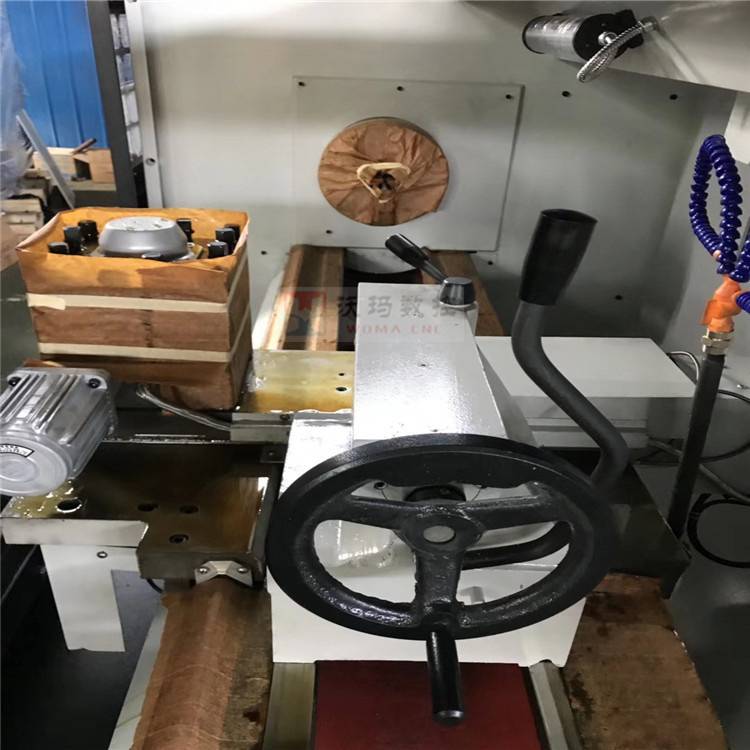

9手动自锁尾座

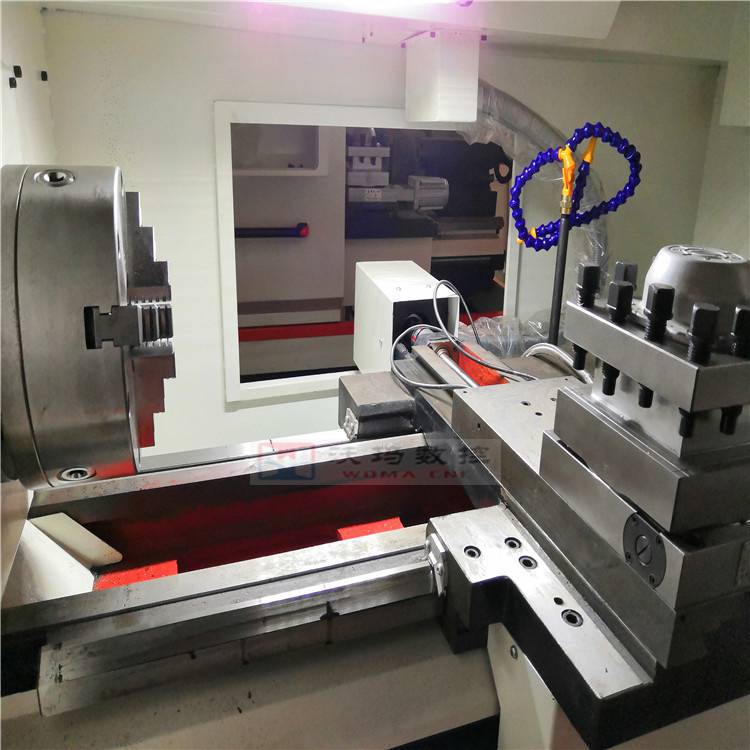

10 配三爪手动卡盘可选配液压卡盘
注:1、如需变换系统在广数928TD-L基础上补差价
2、如需主轴孔径增加到80,主轴轴承差价另计,
3、如需全齿轮另行计价
尊敬的用户:
感谢您购买沃玛机床产品!为了使我们的服务让您更满意,购买后请认真阅读此保修卡并妥善保存。枣庄沃玛机床有限公司从事钻床、铣床生产销售十余年,为用户提供相关的产品及其服务。为了规范***服务,不断提.公司的服务水平和服务意识,.定本体系。若在购买后或在使用过程中有发现异常,请直接与厂家联络。我们将严格履行3电48(三小时内与客户电话解决,如电话解决不了48小时内到达用户现场)好的为客户提供.效y质快捷的服务,并接受广大用户的监督。我司对售出所有产品执行五年免费保修。保修期内,属于产品本身质量问题引发的零配件的更换,我公司免费提供快速更换。我们服务质量的优劣、服务效率的及时性,关系到公司在客户心中的良好形象,关系到公司的发展前途。因此我们提出为客户提供c值产品和c值服务的目.,从而增强客户对公司的认可度,提.公司在客户心中的z名度和美誉度。
