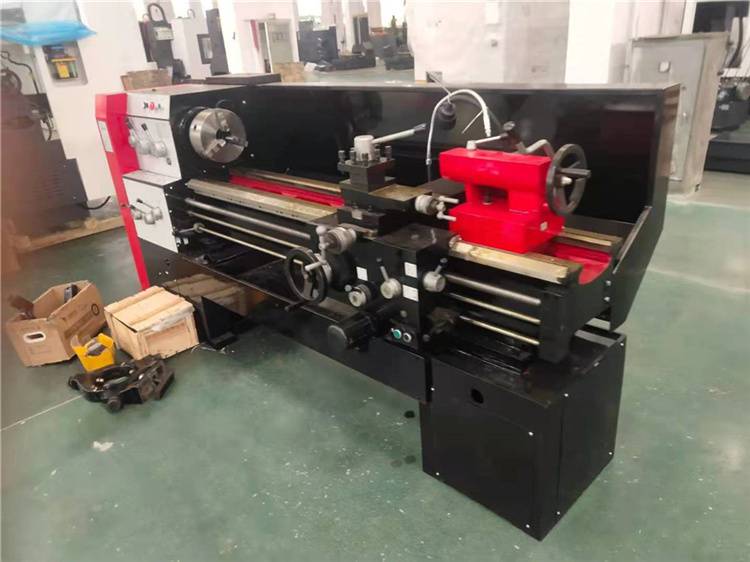

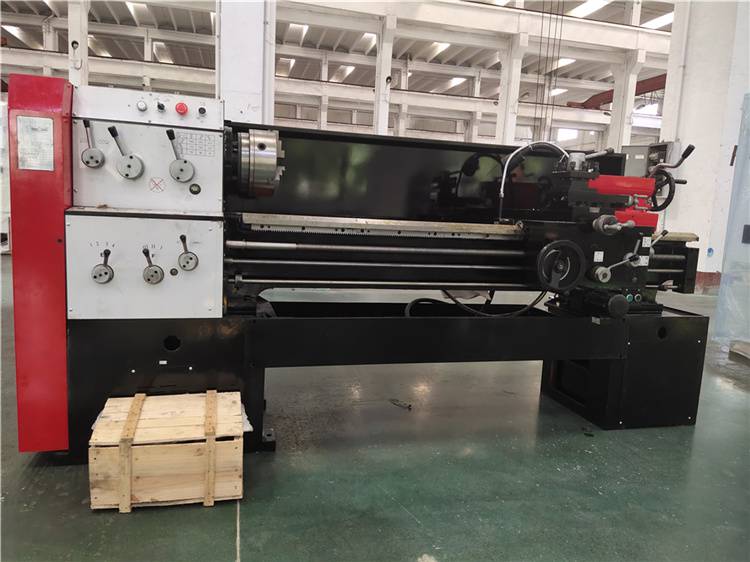

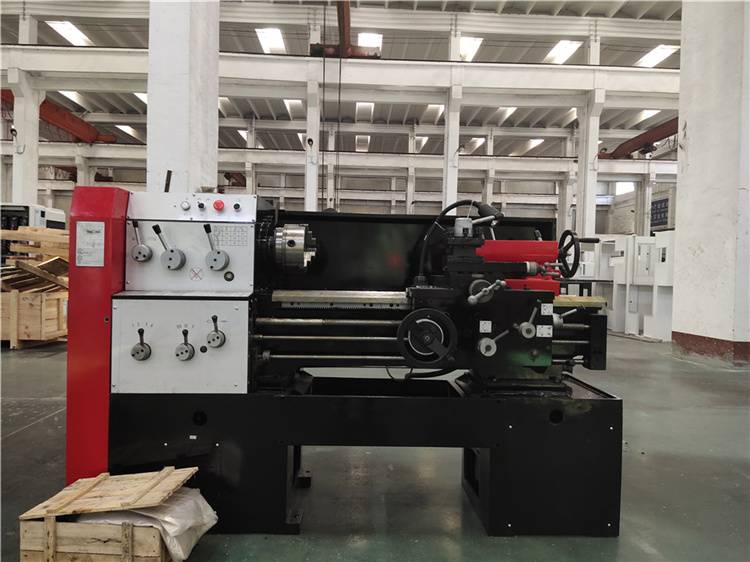

CA6150 CA6150B CA6150C CA6250 CA6250B CA6250C | ||
床身Z大工件直径Max. Swing over bed | 500mm | |
刀架上Z大工件直径Max. Swing over carriage | 300mm | |
Z大工件长度Max. length of work piece | 750mm/1000mm/1500mm/2000mm/2200mm/3000mm/4000mm | |
床身宽度Width of bed | 400mm | |
刀杆截面Section of turning tool | 25x25mm | |
主轴 Spindle | 主轴转速范围Spindle speeds | 10-1400rpm/16-1400rpm（24steps） |
主轴内孔Hole through spindle | 52mm.（80mm）. [105mm] | |
主轴孔锥度Spindle taper | 莫式NO.6（MT6）（Φ90 1：20）[Φ113 1：20] | |
进给 Feed | 进给数量Number of feeds | 64种（kinds）（for each） |
公制螺纹Range of metric threads（kinds） | （1-192mm）44种（44kinds） | |
英制螺纹Range of inch threads（kinds） | （2-24tpi）21种（21kinds） | |
模数螺纹Range of module threads（kinds） | 0.25-48(模数39种)(Moduie39kinds) | |
径节螺纹Range of pitch threads（kinds） | 1-96DP(37种)（37kinds） | |
尾座 Tailstock | 尾座主轴Z大行程Max. tail stock spindle tr***el | 150mm |
尾座主轴直径Tail stock spindle diameter | 75mm | |
尾座主轴孔锥度Taper of tail stock spindle center hole | 莫氏NO.5(MT5) | |
主电机Main motor | 7.5KW(10HP) | |
包装尺寸 Packing dimensi*** (L*W*Hmm) | Overall dimensi*** for750mm | 2550x1140x1750 |
Overall dimensi*** for1000mm | 2700x1140x1750 | |
Overall dimensi*** for1500mm | 3200x1140x1750 | |
Overall dimensi*** for2000mm | 3700x1140x1750 | |
Overall dimensi*** for2200mm | 4030x1140x1750 | |
Overall dimensi*** for3000mm | 4850x1140x1750 | |
Overall dimensi*** for4000mm | 5800x1140x1750 | |
重量 Weight (kg) | Length | 毛重 净重 G.W N.W. |
Weight for 750mm | 2300 2180 | |
Weight for 1000mm | 2380 2250 | |
Weight for 1500mm | 2577 2437 | |
Weight for 2000mm | 2940 2787 | |
Weight for 2200mm | 3120 2970 | |
Weight for 3000mm | 3600 3450 | |
Weight for 4000mm | 3950 3800 | |
序号 | 设备名称 | 型号或规格 | 数量 |
1 | D尖 | 60° | 1件 |
3 | 三爪卡盘 | Φ250mm | 1套 |
4 | 手推式油枪 | 1件 | |
5 | 卡盘扳手 | 1件 | |
6 | 常用工具包 | 1套 | |
7 | 卡盘螺钉扳手 | 1件 | |
8 | 地脚螺钉及调整垫铁 | 1套 |
随机技术文件清单
序号 | 名称 | 数量 |
1 | 使用说明书 | 1套 |
2 | 合格证明书 | 1套 |
3 | 装箱单 | 1套 |
4 | 电路图 | 1套 |
