机床特点机用途：
机床采用云南峨山高强度铸铁，X.Y轴采用进口高强度线轨滚珠导轨，Z轴采用进口高强度线轨滚柱导轨，以保证机床加工时的精度和刚性。
采用G精度台湾原装主轴、滚珠丝杠、进口原装丝杠Z用轴承，联轴器确保动力传动更稳定，以保证机床加工时的G精度。
冷却系统采用大流量，高扬程水泵，保证在高速切削下具有充分的冷却及机床排屑
选用国产名优电器，确保机床操作更高稳定性。
机床各项均采用同行业G端配置，确保机床G档、高速、高稳定性。

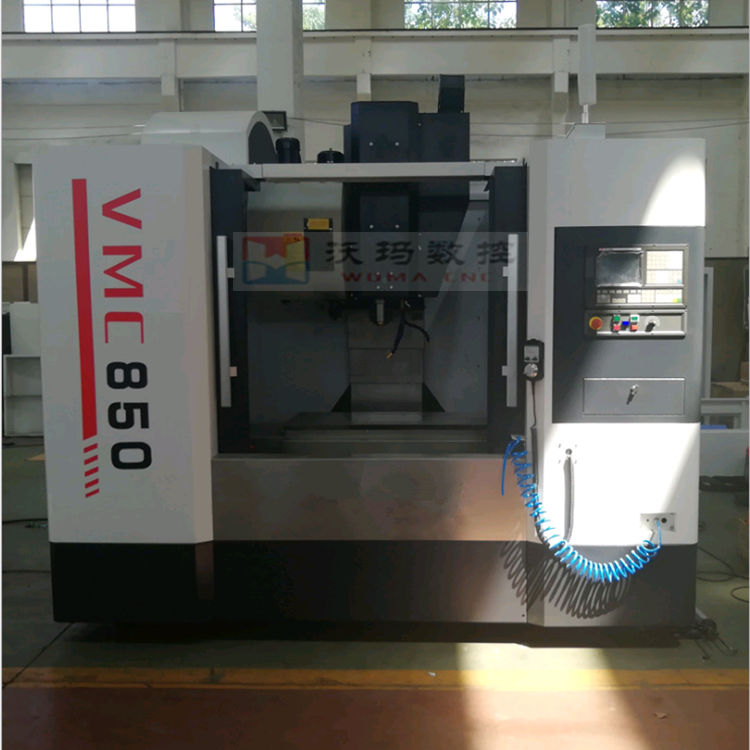

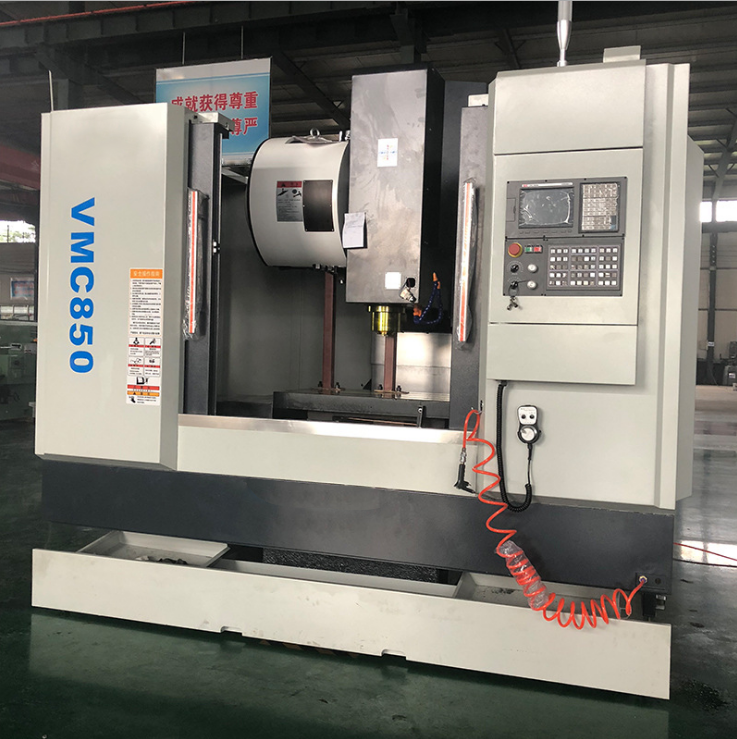

二、 VMC-850(三线)主要技术参数
项 目 | 内 容 | 单 位 | 数 值 |
工作台 | 工作台面积 | mm | 1000×500 |
T型槽 | mm | 5-18-90 | |
Z大承重 | Kg | 500 | |
行 程 | 移动范围 X、Y、Z | mm | 800×500×500 |
主轴鼻端至工作台距离 | mm | 110-610 | |
主轴中心至立柱导轨面距离 | mm | 560 | |
进 给 | 快速移动速度 X、Y、Z | m/min | 24/24/18/min |
切削进给速度 X、Y、Z | mm/min | 10-10000mm/min | |
丝 杆 | 丝杆规格X、Y、Z | 滚珠 | 4012 |
导 轨 | X轴线轨规格 | 滚珠 | MSA35LA |
Y轴线轨规格 | 滚珠 | MSA45LA | |
Z轴线轨规格 | 滚珠 | MSA45LA | |
主 轴 | 主轴锥孔 | BT40/φ150 | |
主轴转速 | r/min | 8000rpm | |
主轴功率 | kw | 交流伺服7.5 | |
刀 库 | 刀库容量 | 把 | 24 |
Z大刀具重量 | kg | 6kg | |
Z大刀具尺寸 | mm | φ130×300 | |
精 度 | ***精度X/Y/Z | mm | ±0.005/300mm |
重复***精度X/Y/Z | mm | ±0.003 | |
扭 矩 | XYZ轴电机参数 | NM | 10、12、12 |
一般规格 | 设备重量约 | KG | 5200 |
外形尺寸 | mm | 2550x2200x2700 |
三．机床标准配置
序号 | 名称 | 备注 | |
1 | 系 统 | 发那科***数控系统 | |
2 | 主 电 机： | 配套7.5KW伺服电机; | |
3 | 进 给 电 机： | 发那科伺服电机。 | |
4 | 主 轴： | 台湾8000rpm高速高G密主轴单元。 | |
5 | 导 轨 | 台湾G密导轨。 | |
6 | 刀 库： | 圆盘式24把刀库 | |
7 | 机***明工作灯 | 12 | 主轴锥孔：BT40/150 |
8 | 主轴锥孔清洁空气 | 13 | 三色警示灯 |
9 | 切屑液系统 | 14 | 分离式手轮 |
10 | ***高压式清洁*** | 15 | 电器柜冷热交换器 |
11 | 地基垫铁及调整螺栓 | 16 | |
四、机床部件明细表
号 | 项目 | 品牌 | 产地 | |
1 | 数控系统 | 发那科***数控系统 | 国产 | 标配 |
2 | 线 轨 | 上银/银泰 | 台湾 | 标配 |
2 | 滚珠丝杆 | 上银/银泰 | 台湾 | 标配 |
3 | 滚珠丝杆用轴承 | NSK/FAG | 日本/德国 | 标配 |
4 | 主轴 | 台大/丹铨/普森/罗翌 | 台湾 | 标配 |
5 | 刀库 | 冈田(OKADA)/德速（AIMACK） | 台湾 | 标配 |
6 | 联轴器 | R W | 德国 | 标配 |
7 | 自动润滑装置 | 河谷SHOWA | 日本 | 选配 |
8 | 油路分配器 | 武田SHOWA | 日本 | 标配 |
9 | 气压元件 | 亚德客(AIRTAG) | 台湾 | 标配 |
10 | 三点组合 | 亚德客(AIRTAG) | 台湾 | 标配 |
11 | 主要电器 | 施奈德 | 法国 | 标配 |
12 | 冷却马达 | 诺克 | 国产 | 标配 |
13 | 热交换器 | 迪奥特 | 国产 | 标配 |
14 | 其他电子元件 | 德力西 | 国产 |
