1数控系统采用广数928TD-L ，驱动器、伺服电机、变压器都是原配，不是杂配，采用封闭罩壳
2伺服电机驱动4N-M/X轴 6N-M/Z轴
3螺纹装置
4j密滚珠丝杠副
5四工位电动刀架
6集中自动润滑系统
7主轴孔径52
8标250三爪卡盘
9冷却水泵总成

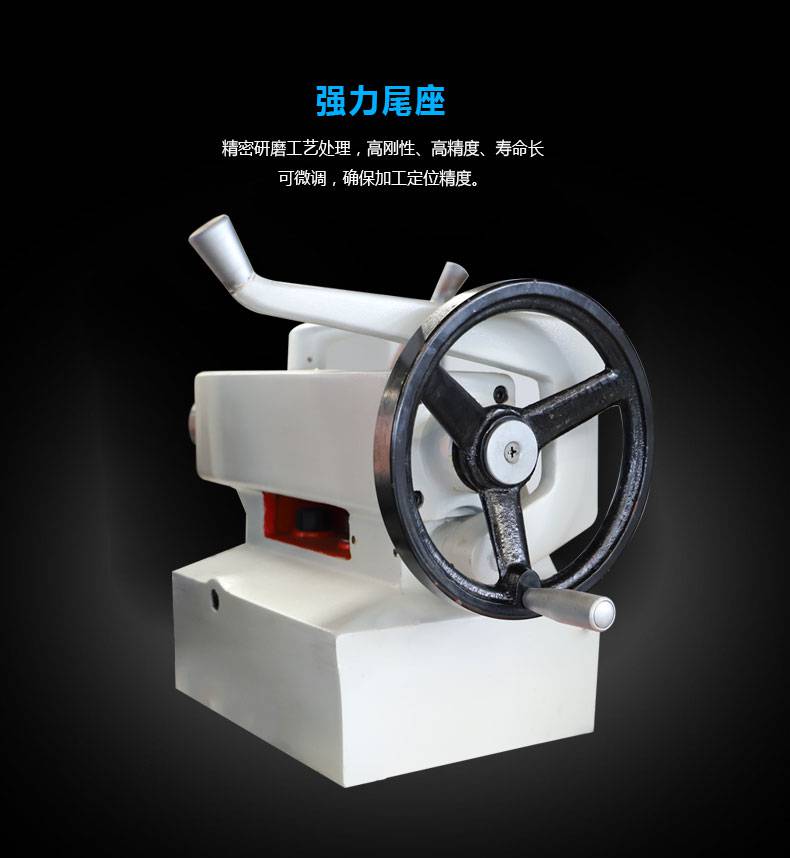

10手动自锁尾座
注：1、如需变换系统在广数928TD-L基础上补差价
2、如需主轴孔径增加到80，主轴轴承差价另计。
3、如需全齿轮另行计价
技术参数 | Specificati*** | Unit | CK6140 |
床身上z大回转直径 | Max.swing over bed | mm | Ф400 |
拖板上z大回转直径 | Max.swing over cross slide | mm | Ф180 |
z大加工长度 | cessing length | mm | 1000/1500 |
X/Z 大行程 | X/Z axis tr***el | mm | X:220 Z:1050/1600 |
主轴传动形式 | Spindle tran***ission type | 两档变速，档内无级变频调速 | |
主轴转速 | Spindle speed | rpm | L:70～560，H:200～1600 |
主轴端部形式 | Spindle nose | C6 | |
主轴通孔直径 | Spindle bore | mm | 52 |
主轴锥度 | Spindle taper | MT6 | |
主轴电机功率 | Spindle motor | KW | 5.5 |
卡盘尺寸 | Chuck size | mm | 200 |
滚珠丝杠规格 | Ball screw dia.and pitch | mm | φ25X6/φ40X8 |
X/Z 进给电机扭矩 | X/Z axis feed motor torque | N.m | X:6 Z:10 |
X/Z 快移速度 | X/Z axis rapid tr***erse | m/min | X:6 Z:8 |
X/Z 重复***精度 | X/Z axis repeatability | mm | 0.01/0.015 |
工件加工精度 | Processing accuracy | IT6-IT7 | |
工件表面粗糙度 | Workpiece surface roughness | Ra1.6 | |
尾座套筒直径 | Tailstock sleeve dia. | mm | 65 |
尾座套筒行程 | Tailstock sleeve tr***el | mm | 140 |
尾座套筒锥度 | Tailstock sleeve taper | # | MT4 |
刀架形式 | Tool post type | 电动四工位 | |
刀具外形尺寸 | Cutting tool shape size | mm | 20X20 |
导轨形式 | Guide form | 单山 平轨l | |
总电源容量 | Total power capacity | KVA | 10 |
外形尺寸 | Machine dimension(L×W×H） | mm | 2500/3000X1500X1650 |
机床重量 | N.W. | kg | 1800/2300 |
产品配置：
序 | 名称 | 数量 | 标准配置及外购件明细 |
号 | |||
1 | 数控系统 | 1/台 | 广数980TC3/伺服 |
2 | 卡盘 | 1/台 | 建华Ф250手动卡盘 |
3 | 尾座 | 1/台 | 手动尾座 |
4 | X向滚珠丝杠 | 1/台 | 国产（北方岐山） |
5 | Z向滚珠丝杠 | 1/台 | 国产（北方岐山） |
6 | 电动刀架 | 1/台 | 国产(文昌) |
7 | X、Z向丝杠轴承 | 各1套/台 | 国产(新轴) |
8 | X、Z向联轴器 | 各1套/台 | 国产外购 |
9 | 主 轴 轴 承 | 1套/台 | 国产 |
10 | 机身铸造 | 1/台 | 采用y质树脂砂铸造 |
11 | 主轴总成 | 1套/台 | 装配式主轴 |
12 | 油 漆 | 1套/台 | 颜色可根据客户要求进行配置，未特殊要求的按我司标准颜色配置 |
13 | 润 滑 | 1套/台 | 国产沪润电动润滑油泵，润滑油路安装完毕 |
