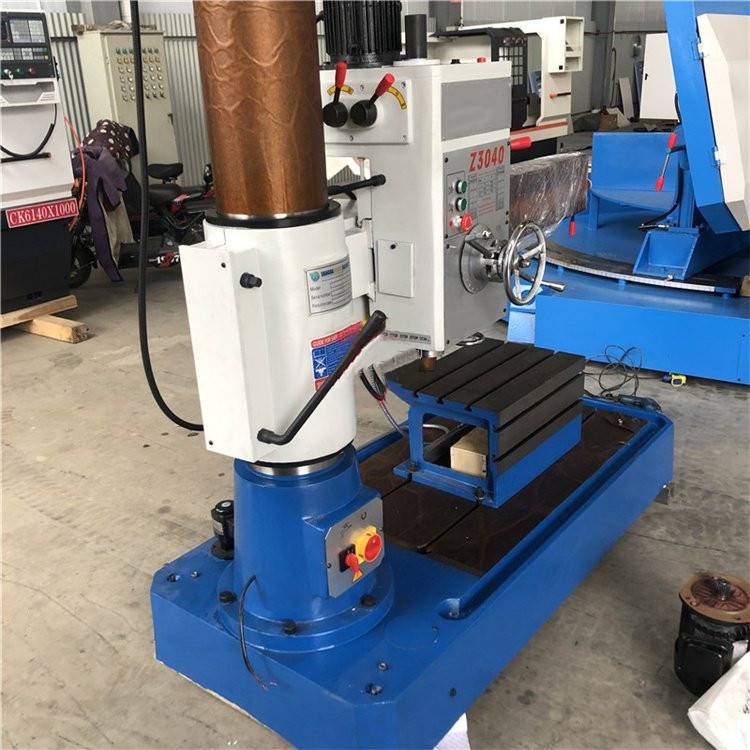

Z3040摇臂钻床是我厂根据国内外市场的需求，开发设计的新产品。广 地适用于机械加工，可以用来钻孔、扩孔、锪平面、铰孔、攻丝，在有工艺装夹的条件下，还可以进行镗孔。主轴箱可在摇臂上左右移动，并随摇臂绕立柱回转36度的钻床。我公司生产的Z3040摇臂钻床采用的全是国内 原材料：（山西太谷铸件 ，沈阳渗碳齿轮，沈阳主轴，铜芯***绝缘电机，高频淬火导轨磨导轨）。只有达标的原材料才能生产出高质量的摇臂钻床。Z3040摇臂钻床的精度：1.垂直度：钻床的主轴与钻床的工作台面的垂直200mm允许差0-0.05mm。2.平行度：主轴箱沿着摇臂左右进出，摇臂随着立柱前后移动，平行度200mm允差0-0.1mm。
1、Z3040型摇臂钻床采用3台电动机拖动，他们分别是主轴电动机，摇臂升降电动机，和冷却泵电动机，这些电动机都采用直接启动方式。
2、为了适应多种形式的加工要求，摇臂钻床主轴的旋转及进给运动有较大的调速范围，一般情况下多由机械变速机构实现。主轴变速机构与进给变速机构均装在主轴箱内。
3、摇臂钻床的主运动和进给运动均为主轴的运动，为此这两项运动有一台主轴电动机拖动，分别经主轴传动机构，进给传动机构实现主轴的旋转和进给。
4、采用机械电气双重***、开门断电，急停按钮更加提高安全措施。
主要技术参数 | Z3040-13 |
钻孔直径mm | 铸铁40钢材32 |
主轴端面至工作台距离mm | 260-1300 |
主轴中心距立柱母线距离mm | 360-1300 |
主轴行程mm | 200 |
主轴锥孔(莫氏) | 4 |
主轴转速范围r.p.m | 75.130.240.380.660.1200 |
主轴转速级数 | 6 |
主轴进给量范围r.p.m | 0.10-0.25 |
主轴进给量级数 | 3 |
摇臂回转角度 | 360 |
主电机功率kw | 2.2 |
升降电机功率kw | 0.75 |
机床重量kg | 1800 |
外形尺寸mm | 1800-810-2300 |
Z3040摇臂钻床钻钢板40mm的钻头

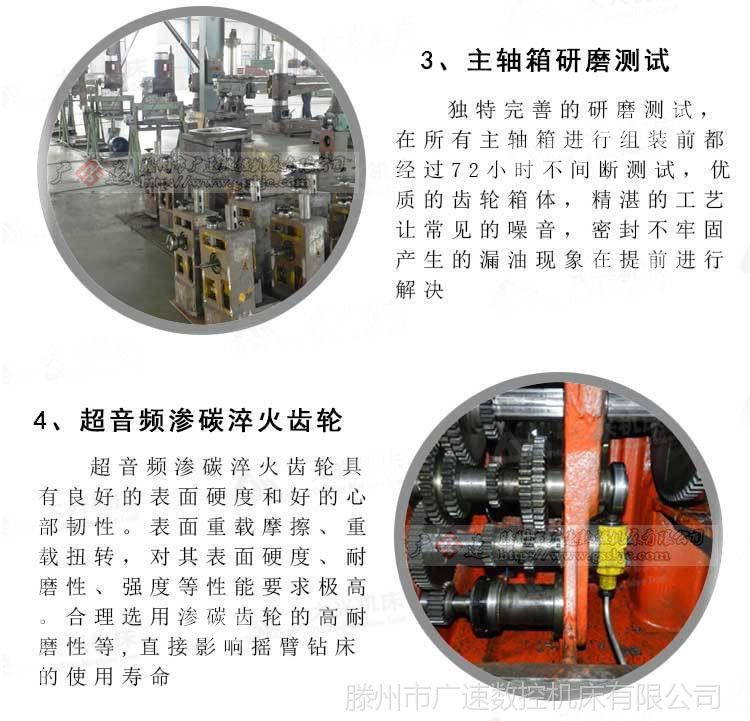

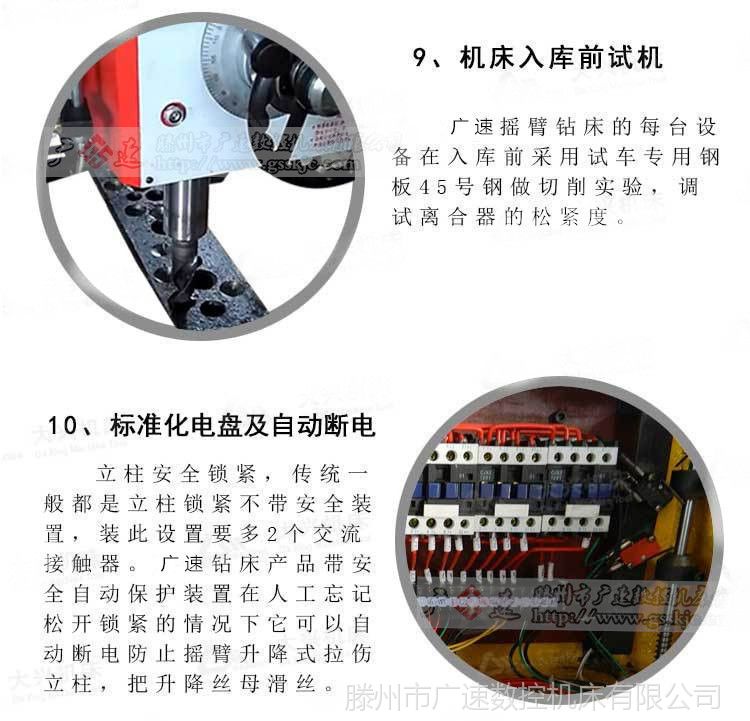

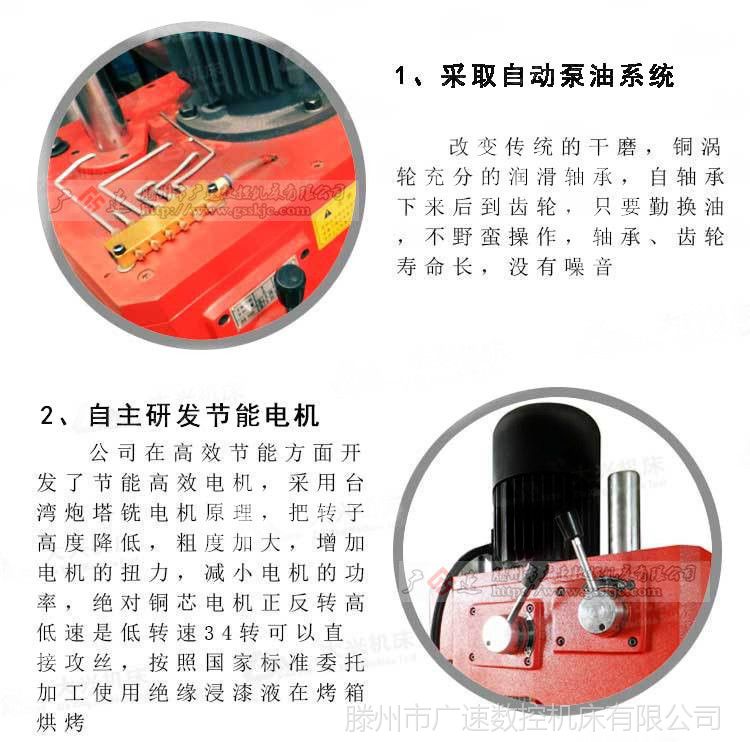

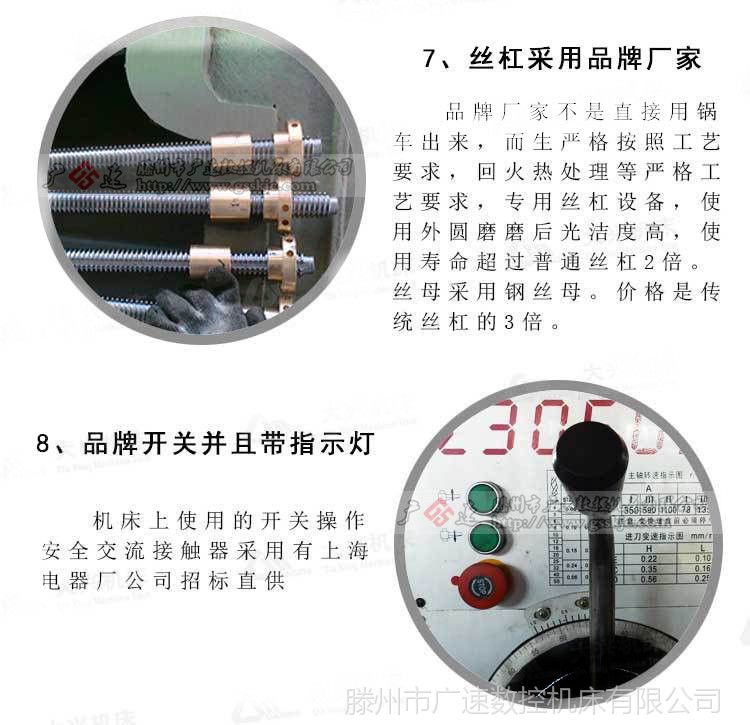

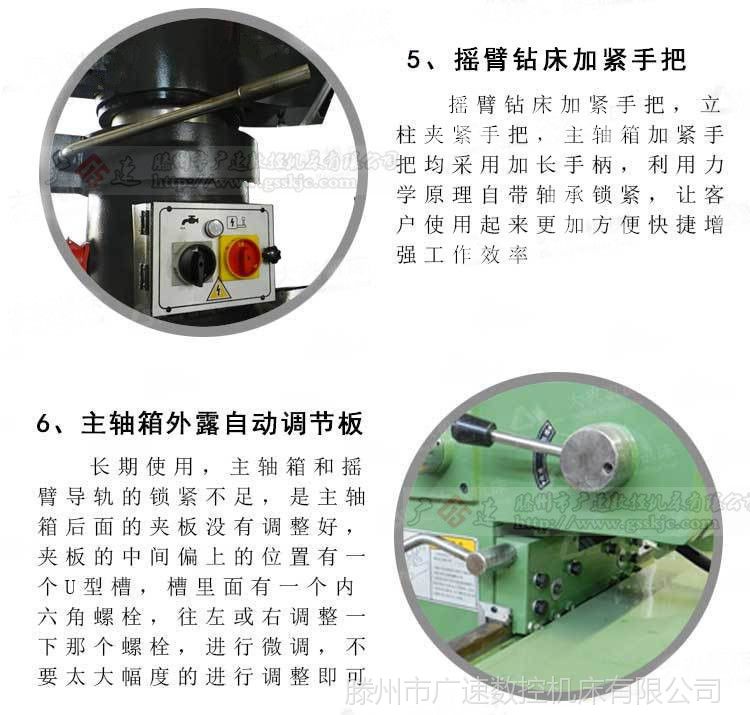

广速Z3040摇臂钻床配置
