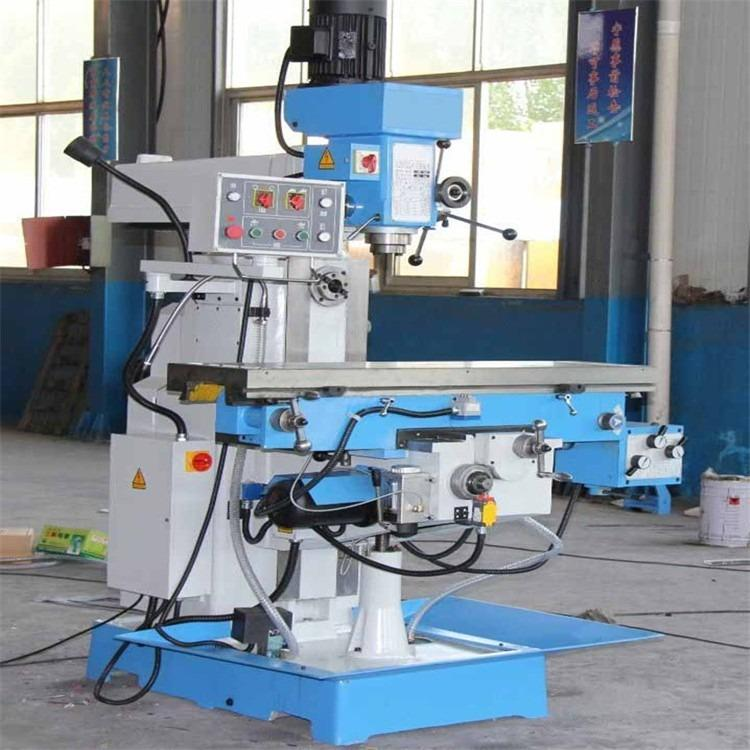

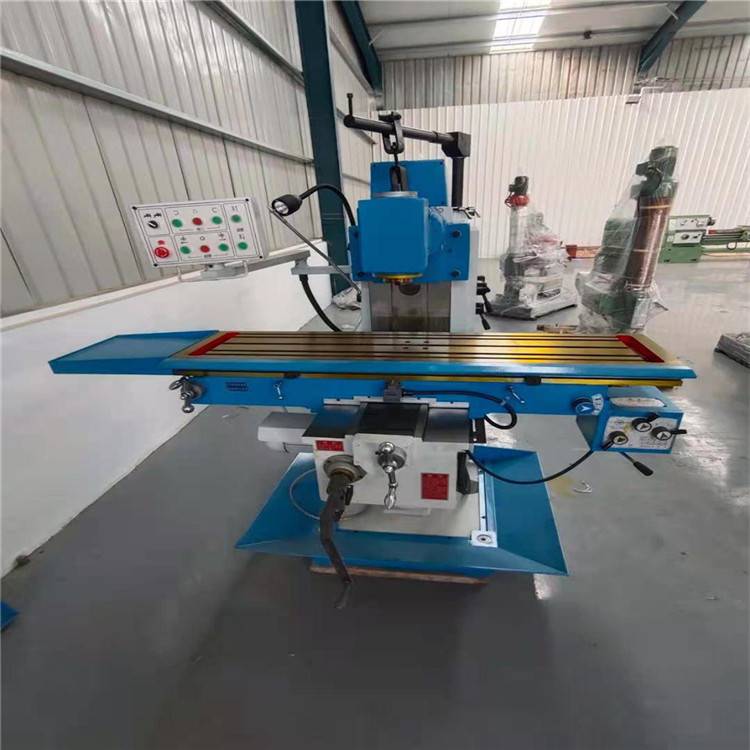

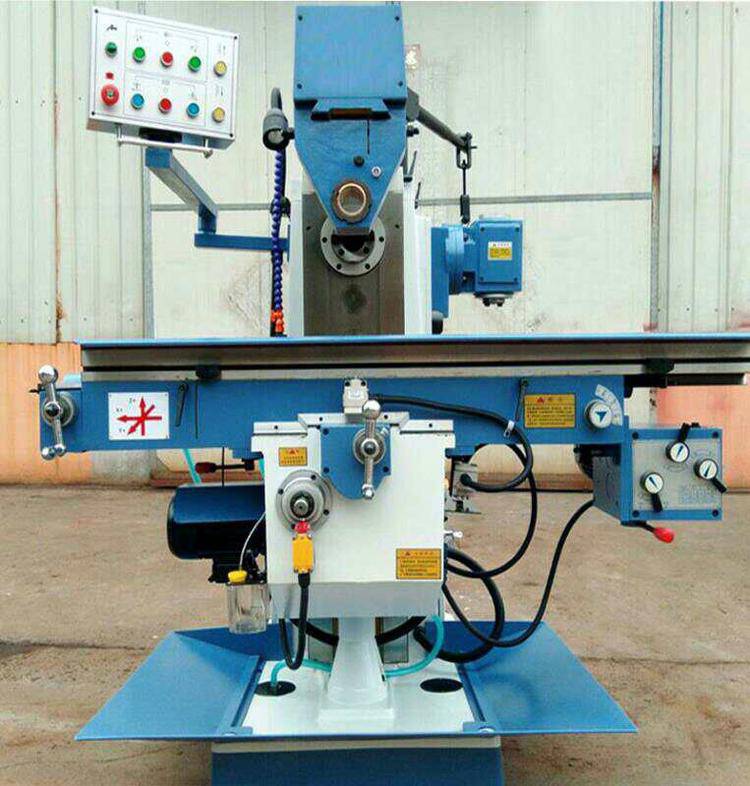

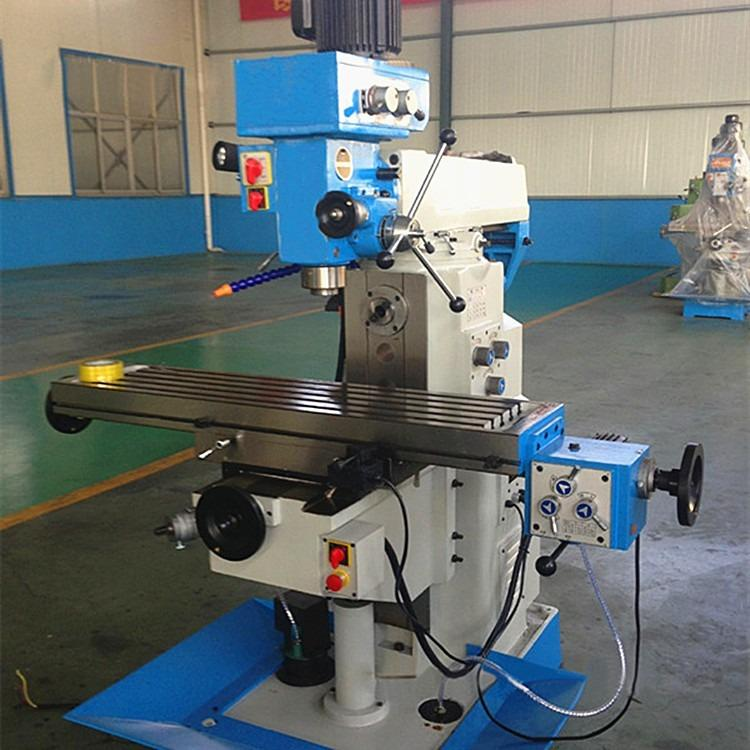

XQ5032立式升降台铣床系列是我公司自主研发制造的 卧式升降台铣床!
本机床在x5032基础上改进的经济型铣床, 加工范围和
加工能力都能和x5032媲美,操作更加简便直观,加工效率更高,深受广大新老客户的
肯定和认可。
立式铣床结构分类
(1)台式铣床:小型的用于铣削仪器、仪表等小型零件的铣床。
(2)悬臂式铣床:铣头装在悬臂上的铣床,床身水平布置,悬臂通常可沿床身一侧立柱导轨作垂直移动,铣头沿悬臂导轨移动。
(3)滑枕式铣床:主轴装在滑枕上的铣床,床身水平布置,滑枕可沿滑鞍导轨作横向移动,滑鞍可沿立柱导轨作垂直移动。
(4)龙门式铣床:床身水平布置,其两侧的立柱和连接梁构成门架的铣床。铣头装在横梁和立柱上,可沿其导轨移动。通常横梁可沿立柱导轨垂向移动,工作台可沿床身导轨纵向移动。用于大件加工。
(5)平面铣床:用于铣削平面和成型面的铣床,床身水平布置,通常工作台沿床身导轨纵向移动,主
轴可轴向移动。它结构简单。
(6)仿形铣床:对工件进行仿形加工的铣床。一般用于加工复杂形状工件。
(7)升降台铣床:具有可沿床身导轨垂直移动的升降台的铣床,通常安装在升降台上的工作台和滑鞍可分别作纵向、横向移动。
(8)摇臂铣床:摇臂装在床身顶部,铣头装在摇臂一端,摇臂可在水平面内回转和移动,铣头能在摇臂的端面上回转一定角度的铣床。
(9)床身式铣床:工作台不能升降,可沿床身导轨作纵向移动,铣头或立柱可作垂直移动的铣床。
(10)专y铣床:例如工具铣床:用于铣削工具模具的铣床,加工精度高,加工形状复杂。
立式铣床***措施
操作机床前,应仔细阅读机床的使用说明书,充分理解机床的技术和功能,按规定的方式操作。
穿着合上的工作服。
经常检查机床内和机床周围是否有障碍。
不要用潮湿的手操作本机床电气装置。
参阅本说明书中规格的检查部位,定期对他们进行检查、调整、***。
不准随意拆卸、改动安全装置或标志及防护装置。
※XQ5032立式铣床的铣头可在垂直平面内顺、逆时针调整 正负45"。
※XQ5032立式铣床主轴采用能耗制动,制动转矩大,停止迅速,可靠 。
※XQ5032立式铣床工作台X、Y方向机动进给
※XQ5032立式铣床工作台X、Y、Z三方向导轨副超音频淬火 。
※XQ5032立式铣床工作台加长1500mm
※XQ5032立式铣床滑块加长(1200mm)使工作台行程更长、稳定性更好。
主要技术参数 | XQ5032B-1 |
主轴锥度mm | 7:24 ISO50 |
主轴端面至工作台面距离mm | 60-540 |
主轴孔中心至立柱表面距离mm | 325 |
主轴转速范围r.p.m | (12级)60-1700 |
工作台尺寸mm | 1500-360 |
工作台行程mm | 1000-320 |
电动机功率kw | 4/0.75/1.1/0.09 |
外形尺寸mm | 2220-2600-1880 |
机床重量kg | 2400 |
由于机床为超大,超重物品,快递和物流公司一般不接,所以要用配货站配车,配车一
般是专线车辆,长期两地往返,对两地都比较了解,能送货到门,方便装车和客户卸车,一站直达保证货物安全,但是这种方法时效性不佳,路上快,但是配货慢,一辆大
车要配满货才会走,所以有一个等待的配货时间,根据城市的不同一般热门城市可天天
走货,冷门城市可能就要3-5天,综合考虑,安全,方便,时效,配车是机床运输的z
佳选择,所以客户可以放心购买。
尊敬的用户:
感谢您购买广速机床产品!为了使我们的服务让您更满意,购买后请认真阅读此保修卡并
妥善保存。滕州市广速机床有限公司从事钻床、铣床生产销售十余年,为用户提供相关
的产品及其服务。为了规范***服务,不断提高公司的服务水平和服务意识,***定本
体系。若在购买后或在使用过程中有发现异常,请直接与厂家联络。我们将严格履行3
电48(三小时内与客户电话解决,如电话解决不了48小时内到达用户现场)更好的为
客户提供*** 快捷的服务,并接受广大用户的监督。我司对售出所有产品执行两年
免费保修。保修期内,属于产品本身质量问题引发的零配件的更换,我公司免费提供快
速更换。我们服务质量的优劣、服务效率的及时性,关系到公司在客户心中的良好形象,关系到公司的发展前途。因此我们提出为客户提供好的产品和好的服务的目标,从而增
强客户对公司的认可度,提高公司在客户心中的 美誉度。
