小型ZX6350钻铣床适用中小零件加工广速数控机床

适用于各种中小型零件加工，特别是有色金属材料；塑料；尼龙的切削，具有结构简单，操作灵活等优点， 用于单件或是成批的机械制造；仪表工业；建筑装饰和修配部门。 钻铣床是一种中小型通用金属切削机床，即能卧铣，又能立铣。它适用于钻、扩、铰、镗、孔加工；如用圆片铣床、角度铣刀、形成铣刀及端面铣刀，能铣削平面、斜面、垂直面和沟槽等。装上附件立铣头后，可作为多方向的铣削工作。在装上附件分度头后，可作摸数m=3毫米以下的直齿、锥齿轮及螺旋齿等的铣削工作。由于本机床应用广 ，故适合一般修理与工具车间；单件或小批生产车间使用为宜。本机床结构是由床身、底座、三角体、工作台和滑座、滑臂回转座、铣头、冷却及润滑、电器系统等九个主要部件组成床身装在底座上，床身下腹内装主电机。通过一对三角皮带轮传给I轴进入床身齿轮箱，经过六对齿轮传动给主轴，主轴前端为莫氏4号锥孔。即可装置端铣刀柄，亦可装置刀杆，***杆另一头支承在挂架的轴承孔内，刀杆支架则装在滑臂的燕尾导轨上。

本机床为方形箱体的多功能钻铣床,立铣及卧铣均为齿轮传动,扭矩传递好,加工 装有机械进给器,可实现工作台纵向自动进给,减少了劳动强度,提高了加工精度和表面光洁度.床身导轨淬火处理,有良好的 能力.铣头安装于滑臂前端,可前后移动,不仅能在垂直平面内左右回转45度，又可在床身上回转360度，具有良好的加工万向性。

结构特征

钻铣床工作台可纵、横向移动，主轴垂直布置，通常为台式、机头可上下升降，

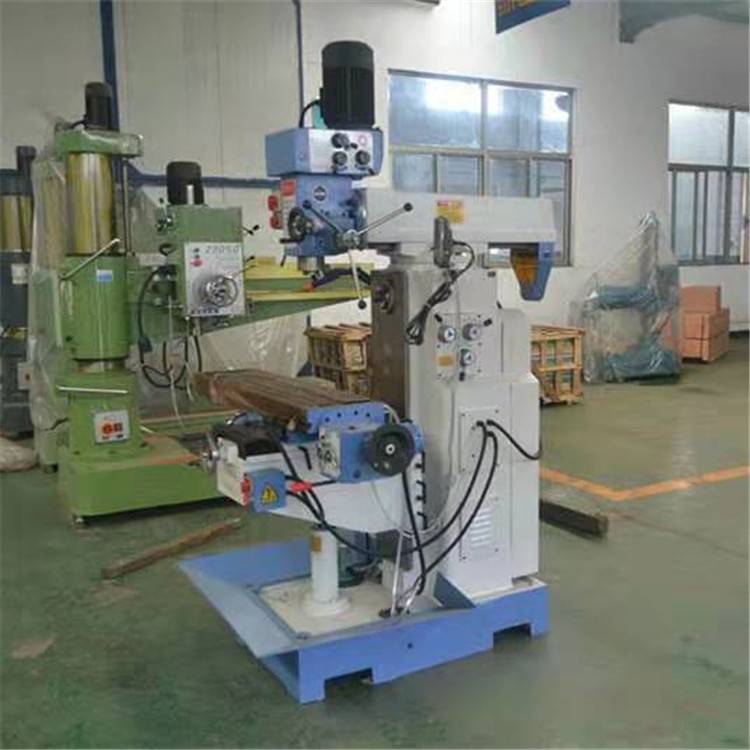

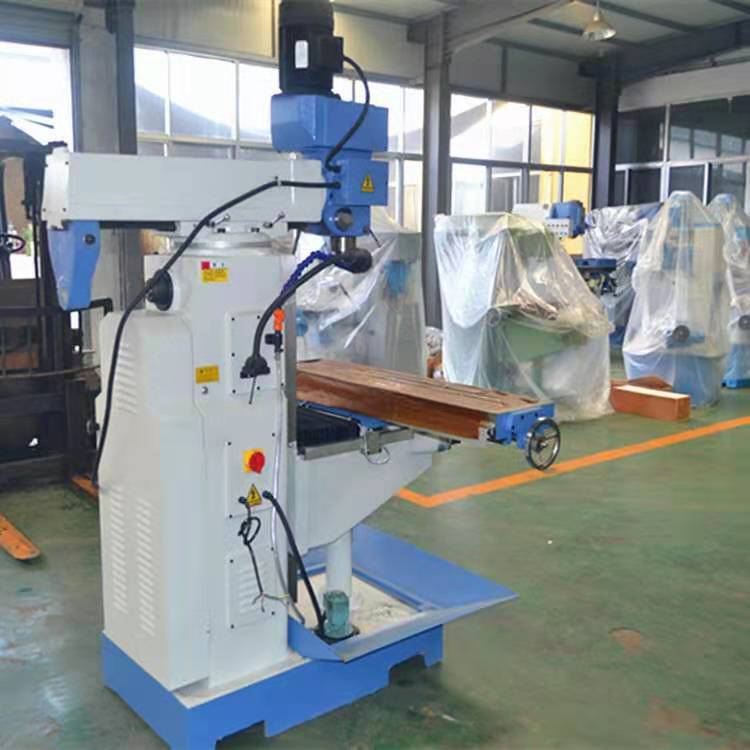

钻铣床外形

具有钻、铣、镗、磨、攻丝等多种切削功能机床。主轴箱可垂直平面内左右回转90°，部分机型工作台可在水平面内左右回转45°，多数机型工作台可纵向自动走刀。

本机床结构 、合理，操作轻便灵活，维护方便。

本机床上的加工的工件，一般都能达到IT8级精度和粗糙度的要求。

本机床工作台的纵、横和垂直各方向可手动进给，工作台亦可作正反两个方向的纵向和横向自动进给，并没有限位停止的安全保护装置。
