配置特点
液压夹紧液压变速
液压预选机械电气双重***
Configuration features
Hydraulic clamping
Hydraulic tran***ission
Hydraulic pre-selection
Electrical machinery double insurance

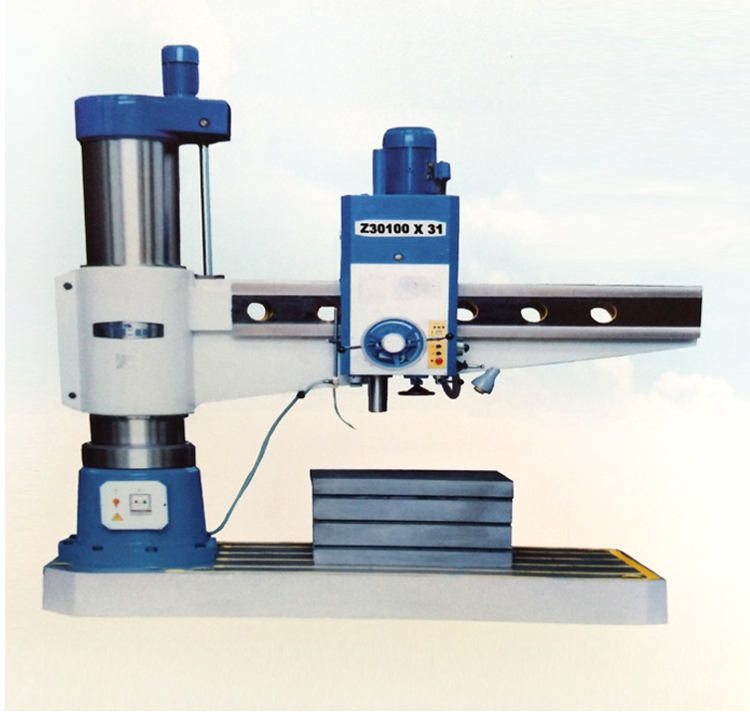

主要技术参数 | SPECIFICATI*** | Z30100X31 | Z30125X40 |
钻孔直径（mm) | Max. drilling dia(mm) | 100 | 125 |
主轴中心至立柱母线距离（mm) | Spindle center to column generating distance | 5703150 | 6004000 |
主轴端面至工作台距离（mm) | Distance from spindle nose to table surface(mm) | 750-2500 | 750-2500 |
主轴行程（mm) | Spindle tr***el (mm) | 500 | 560 |
主轴锥孔（莫氏） | Spindle Cone | 6 | 公制80 |
主轴转速范围（r.p.m) | Range of spindle speeds(r.p.m) | 8-1000 | 6.3-800 |
主轴转速级数 | Spindle speed series | 22 | 22 |
主轴进给量范围（r.p.m) | Spinde feeding range(r.p.m) | 0.06-3.2 | 0.06-3.2 |
主轴进给量级数 | Spinde feeding step | 16 | 16 |
工作台尺寸（mm） | Tablesize（mm） | 1250x800x630 | 1250x800x630 |
主轴箱(横臂)水平移动距离 | Headstock level migration distance(mm) | 2580 | 3400 |
主轴允许扭矩 | Maximum allowable torque of spindle (N.m) | 2450 | 3146 |
主电机功率（kw) | Main motor power (kw) | 15 | 18.5 |
摇臂升降距离（mm）） | Rocking shaft he***e heightmm) | 1250 | 1250 |
机床重量（kg) | Machine weight | 20000 | 28500 |
外形尺寸（mm) | Overall dimensi***(mm) | 4660x1630x4525 | 4960x2000x4780 |
