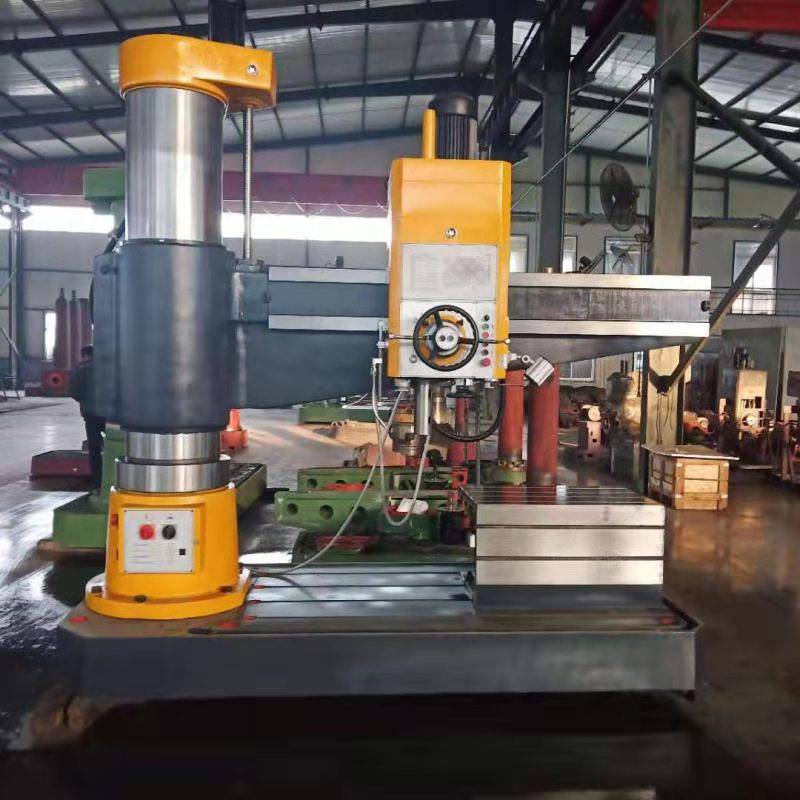

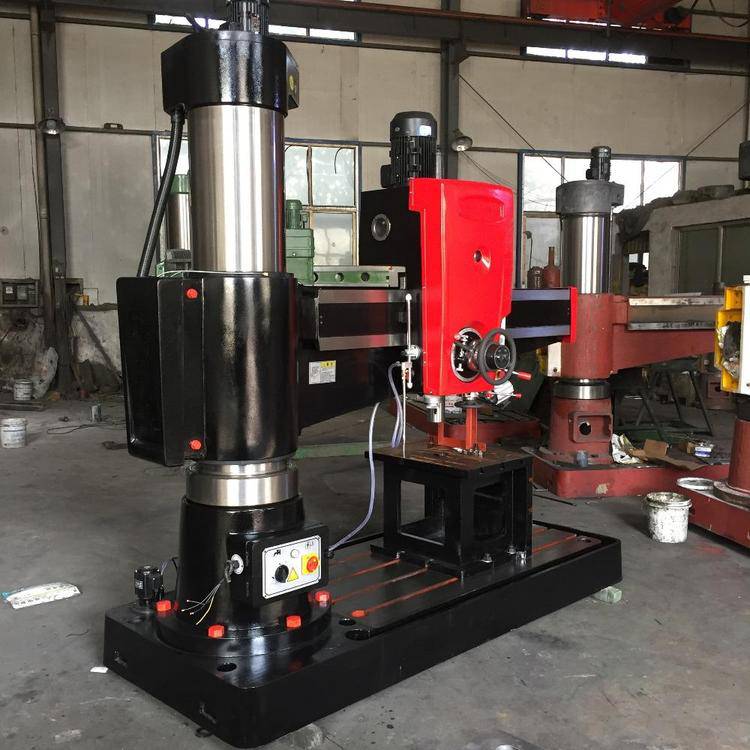

外观造型美观大方,总体布局匀称协调. 采用机械传动,机械夹紧,机械变速操作简便。
导轨音频淬火。
摇臂自动升降,主轴自动进刀。
制造精良,使机床精度持久性。钻床的加工范围,如镗孔、攻丝、套丝、锪平面、钻、铰、扩孔等功能,用于大中小型企业,乡镇和个体工业的机械加工。

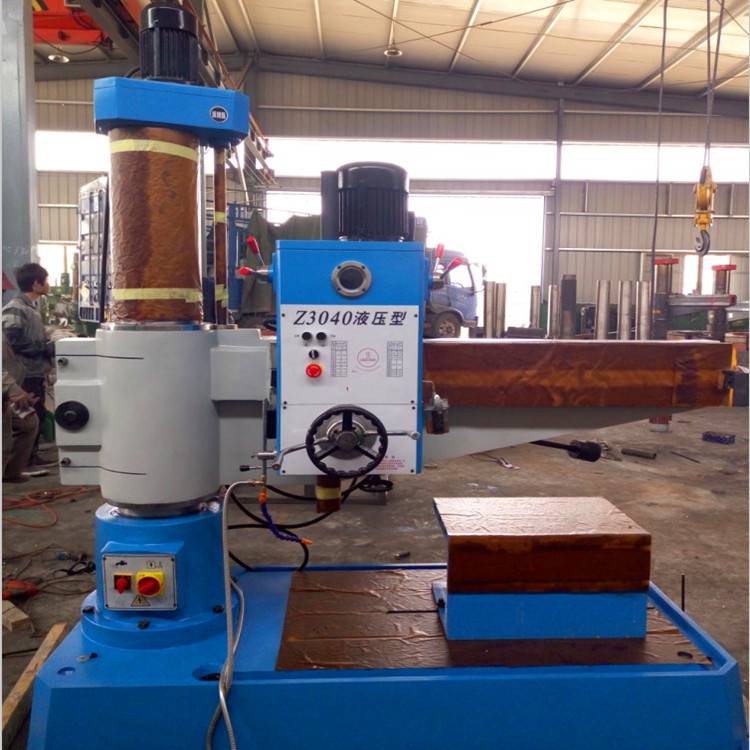

Z3040×14/Ⅰ摇臂钻床技术参数 | ||
规格名称 | 单位 | Z3040×14/Ⅰ |
钻孔直径 | mm | 40 |
主轴中心线至立柱母线距离 | mm | 370-1370 |
主轴端面至底座工作面距离 | mm | 280-1210 |
主轴行程 | mm | 260 |
主轴锥孔(莫氏) | 4# | |
主轴转速范围 | r/min | 40-1896 |
主轴转速级数 | step | 12 |
主轴进给量范围 | mm/r | 0.13-0.54 |
主轴进给量级数 | step | 4 |
摇臂升降速度 | m/mm | 1.32 |
主轴箱水平移动距离 | mm | 1000 |
摇臂回转角度 | 〫 | ±90 |
主轴允许扭矩 | n.m | 200 |
主轴允许进给抗力 | n | 10000 |
机床功率 | kw | 3 |
机床重量 | kg | 2200 |
外形尺寸 | mm | 2053×820×2440 |
