1.产品介绍

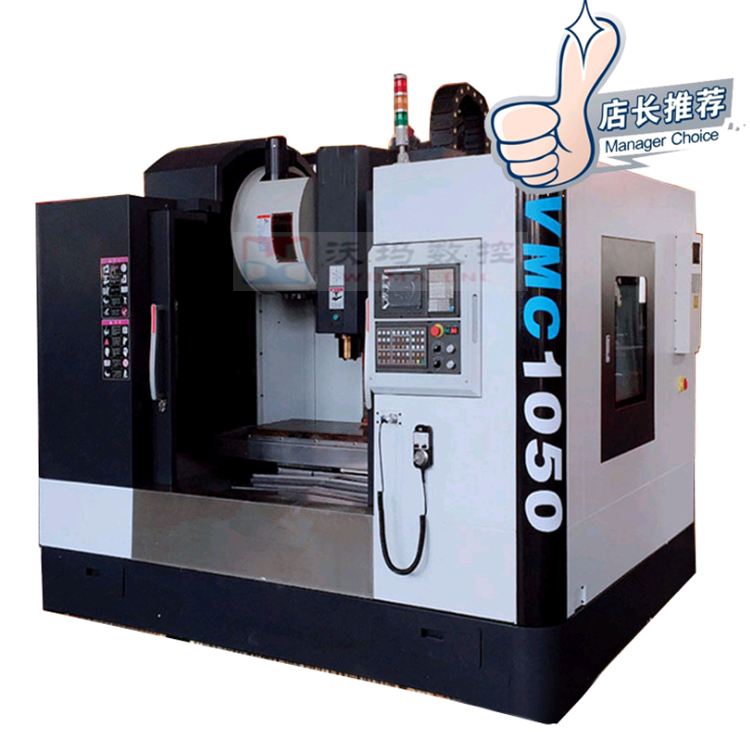

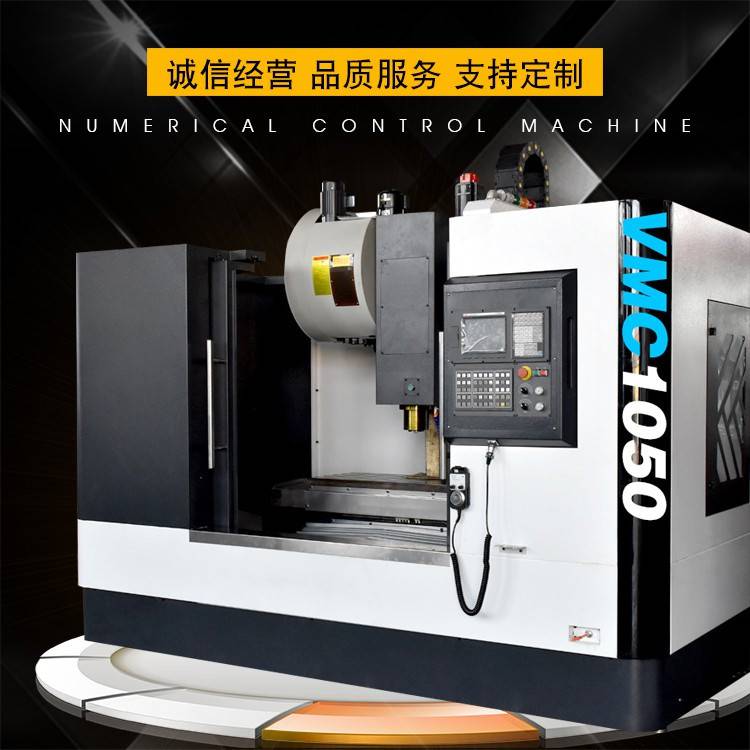

产品型号：VMC-1050
产品名称：立式加工中心
标准系统：KND 1000Mc总线
产品说明：
1、X、Y、Z三轴行程：1000x600x600mm
2、主轴转动方式为皮带连接，转速：8000转。
3、刀库标准配置为斗笠24把刀库，满足客户的需求。
4、头部组为重型箱型结构，内部肋骨强化，高刚性。
5、主轴打刀方式采用油压机构，打刀时主轴均匀受力，延长轴承寿命。
6、电器箱采内分隔离式设计，将控制器之发热源部分给予以分离，前面使用热交换器散热，避免外界粉尘进入电箱；后侧使用风扇为扇热板散热。
7、三轴采用高滚珠螺杆，结合螺帽预压和尾端预拉装置，确保机台背隙与热变形长时间保持在低值。
8、X、Y轴采用硬轨，具有高刚性，低噪性，可做快速位移及获得 循环精度
9、所有成品均经过激光***补正及循园测试，以确保 ***精度及伺服特性，且机台出货前经严格的检验措施，确保机台的各项精度长期稳定。
外购清单
1主结构铸铁（车身）国产采用高强度铸铁
2CNC控制器北京KND
3主轴驱动电机北京超同步
4三轴驱动电机北京KND
5整体式主轴台湾丹铨
6增压缸台湾亚德客
7X、Y、Z、轴承日本NTN
8X、Y、Z滚珠螺杆国产启尖
9X、Y、Z轴线轨台湾上银
10三轴螺杆预拉螺母台湾盈锡
技术参数 | specificati*** | unit | VMC855 |
工作台尺寸 | Table size | mm | 1000x520 |
工作台承重 | Table maximum load | kg | 600 |
三轴行程 | X/Y/Z axis tr***el | mm | 850*550*550 |
中心至立柱导轨距离 | Distance between spindle center and column surface | mm | 632 |
主轴端面至工作台距离 | Distance between spindle end face and worktable surface | mm | 110-660 |
X/Y/Z进给速度 | X/Y/Z max. feed speed | mm/min | 10000 |
XYZ快移速度 | X/Y/Z max.rapid tr***erse | m/min | 32 |
主轴转速 | Max. spindle speed | r/min | 8000 |
主轴刀柄 | Spindle taper | BT40 | |
主轴马达功率 | Spindle motor | kw | 11 |
XYZ电机连接方式 | X/Y/Z motor connection | Direct直连 | |
XYZ轴导轨方式 | X/Y/Z guide rail form | Linear guide rail | |
工作台T型槽 | T slot(number-width-pitch) | 5-18-100 | |
***精度 | positioning accuracy | mm | ±0.005(300mm) |
重复***精度 | Repeat positioning accuracy | ±0.003 | |
刀库类型 | Tools type | Arm | |
刀库容量 | Tool magazine capacity | Arm 24 | |
刀具重量 | ol weight | kg | 8 |
刀具长度 | Max. tool length | mm | 250 |
电容量 | Electric capacity | KVA | 11 |
机床外形尺寸 | Machine dimension | mm | 2880x2450x2700 |
机床重量 | Machine weight | kg | 7000 |
