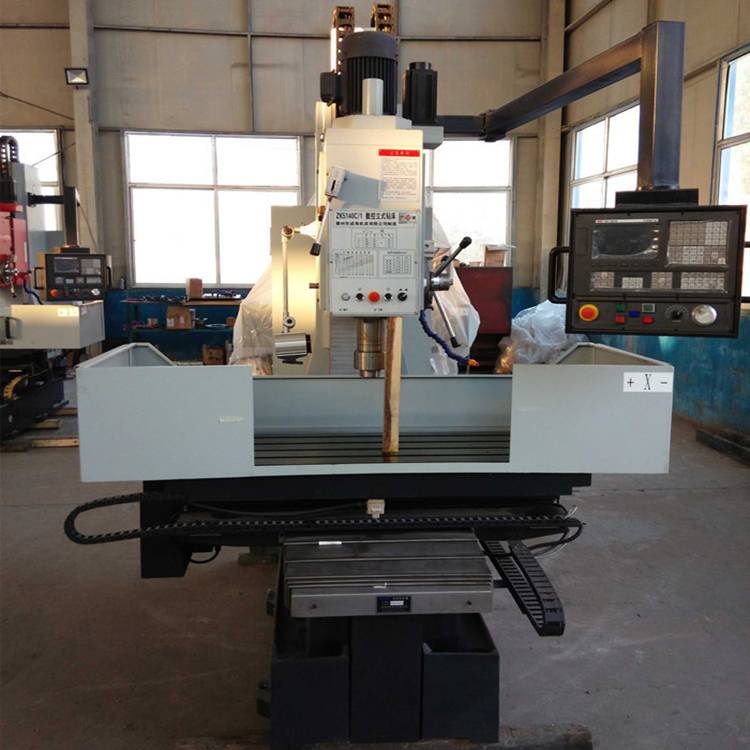

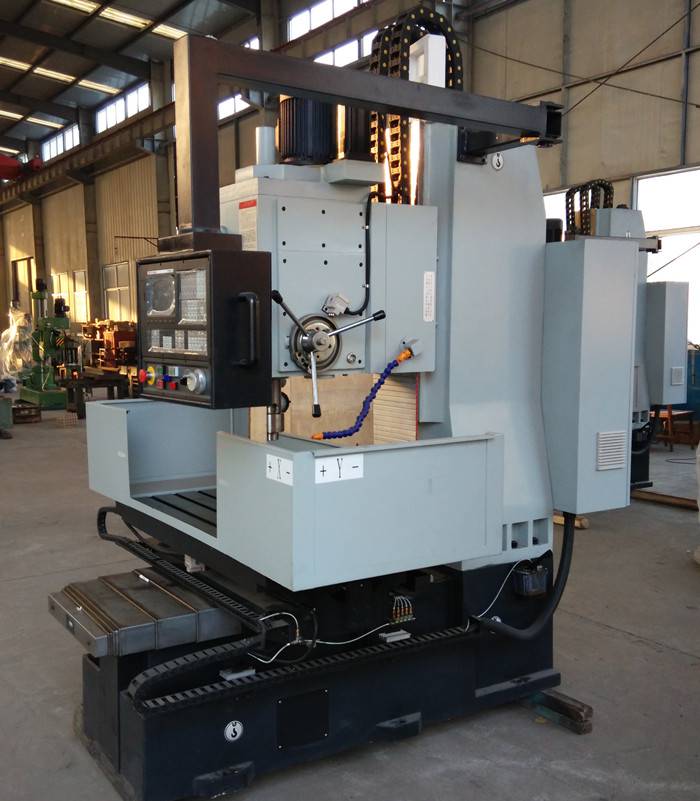

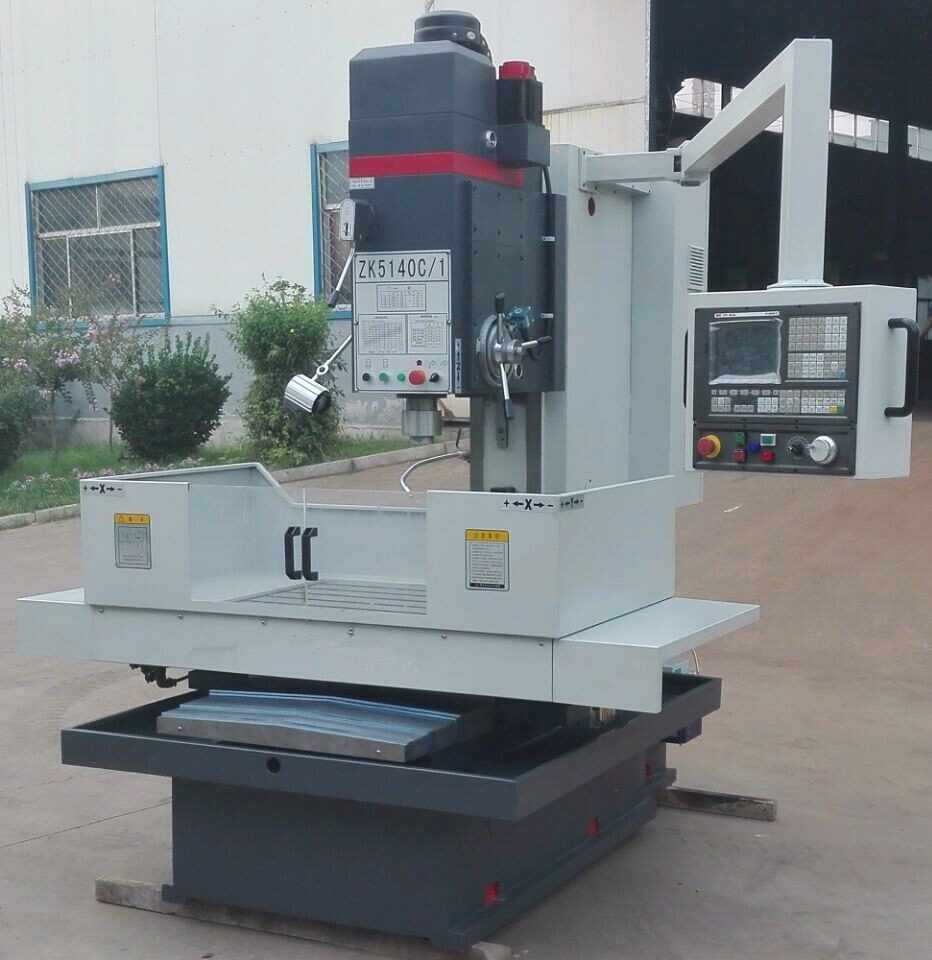

ZK51系列数控立式钻床 ZK5140C/ZK5150C系列特点与用途：
1、本系列数控立钻可完成钻、扩、铰、攻丝等工序，适用于中小型轴类、盘类等部
件的批量加工。
2、机床基础件采用树脂砂高强度铸造，并经过多次稳定处理，机床导轨面及工作台
面均由数控磨床磨削而成，整体刚性强，精度保持性好。
3、Z轴由数控系统控制，Z轴进给可执行快进、工进、快推、***等程序。Z轴由步
进电机（或交流伺服电机）驱动，扭矩大、***精度好，加工。
4、Z轴配步进电机（或交流伺服电机），KND数控系统。
5、Z轴自动回零功能，主轴过载保护功能、集中润滑和工作液循环冷却系统。
6、数控系统编程简单，操作方便，实用可靠。
7、可根据用户需求，订做气动或液压装夹夹具，选配刀库。
主要技术参数 | ZK5140 | ZK5150 |
工作面尺寸mm | 1000*545 | 1000*545 |
工作台面积mm | 850*400 | 850*400 |
钻孔直径mm | φ40 | φ50 |
T型槽宽*槽宽mm | 18*3 | 18*3 |
主轴锥孔 | Morse4# | Morse5# |
主轴转速/级数 r/min | 31.5-1400/12 | 31.5-1400/12 |
主电动机功率KW | 3 | 3 |
移动范围mm | 850*400*240 | 850*400*240 |
主轴箱行程（手动）mm | 360 | 360 |
主轴端面至工作台面距离mm | 100-700 | 100-700 |
主轴中心线至立柱导轨面距离 mm | 335 | 335 |
快速移动速度X/Y/Z m/min | 15/15/1.1 | 15/15/1.1 |
数控系统CNC | KND系统 | KND系统 |
主轴扭矩 N.m | 350 | 350 |
进给抗力 N | 10000 | 12000 |
***精度mm | ±0.025 | ±0.025 |
重复***精度mm | ±0.015 | ±0.015 |
机床重量（毛重/净重） T | 2.7/3.3 | 2.6/3.1 |
机床外形尺寸(长*宽*高)mm | 1880*1590*2360 | 1880*1590*236 |
