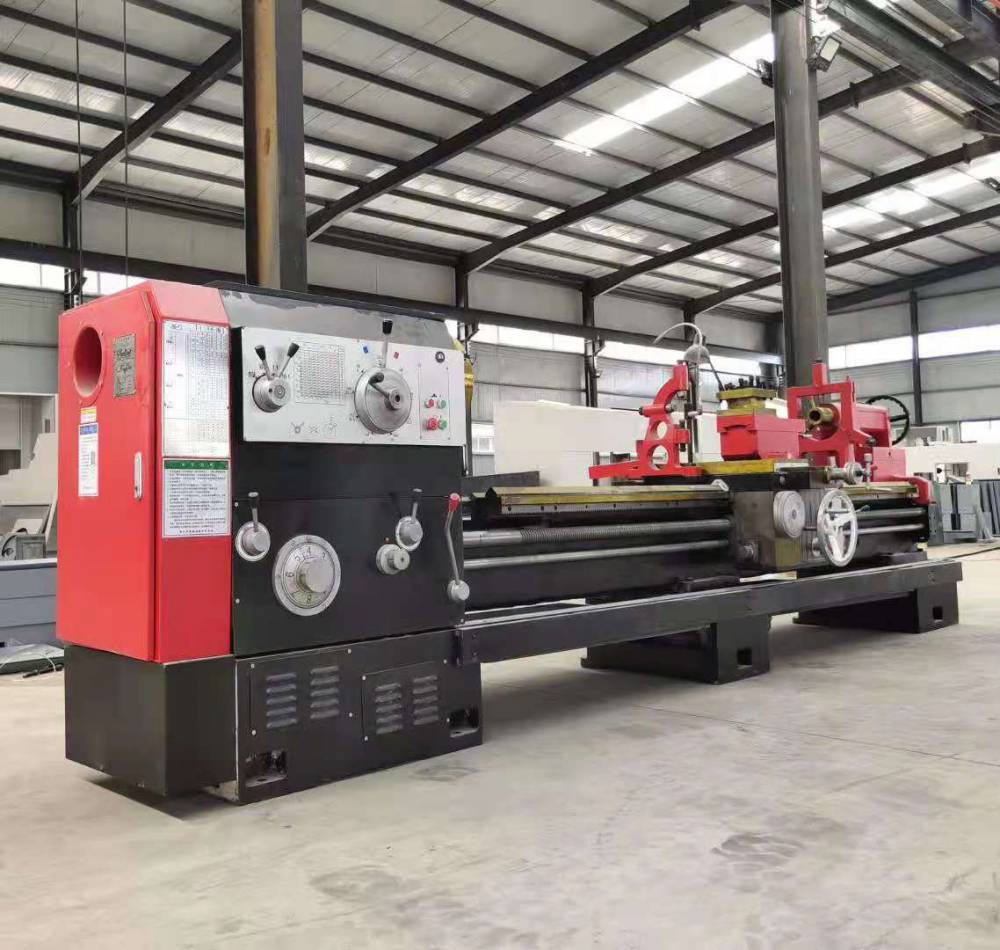

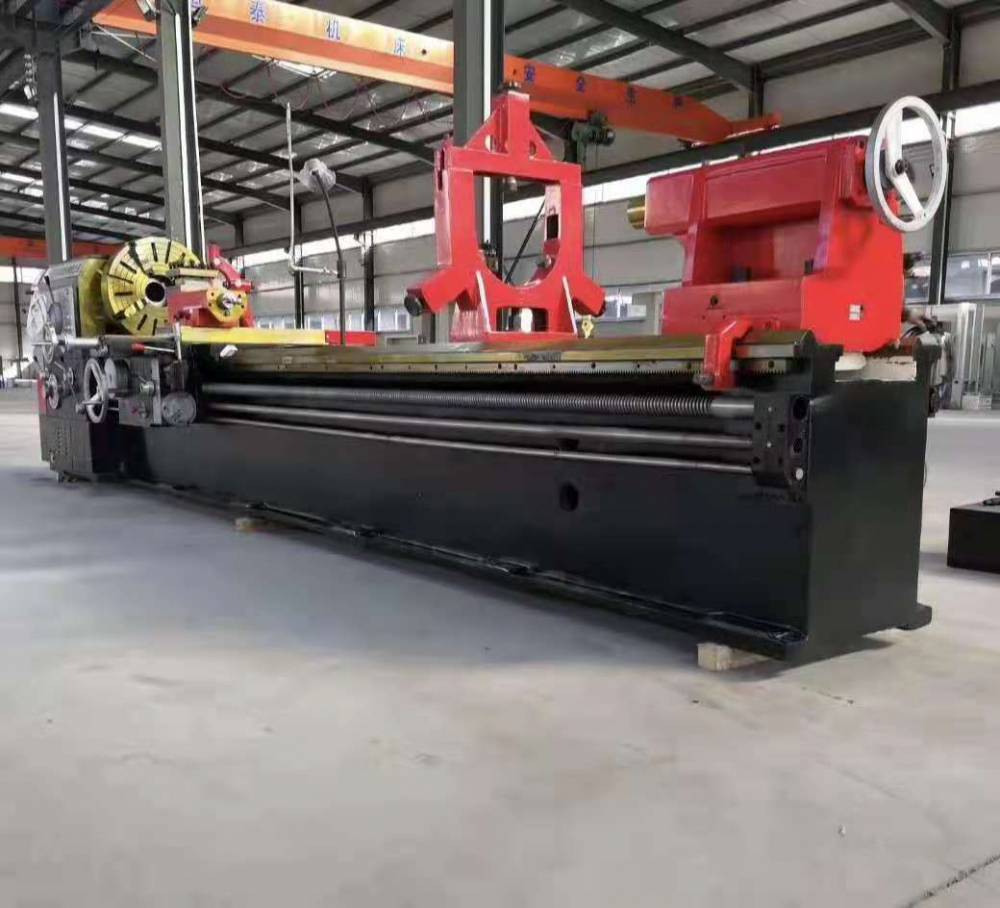

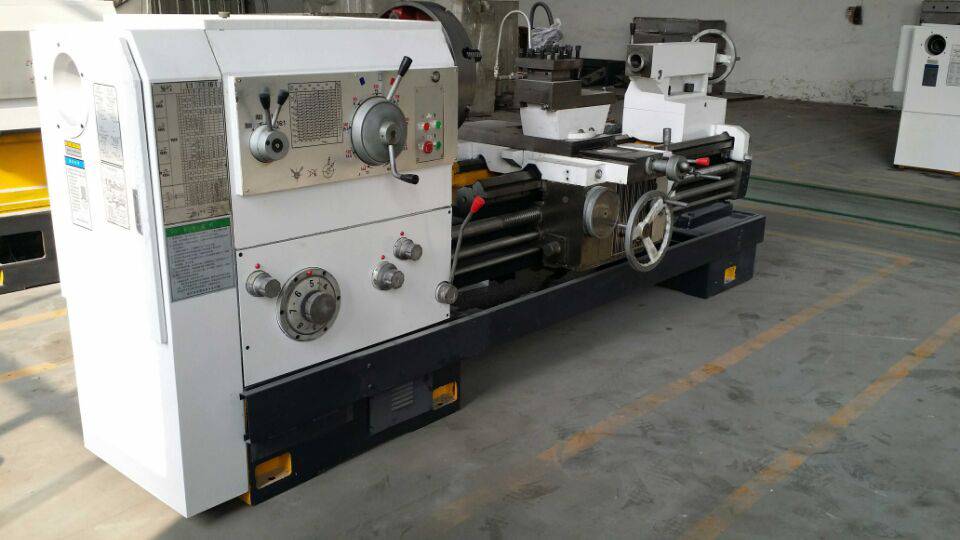

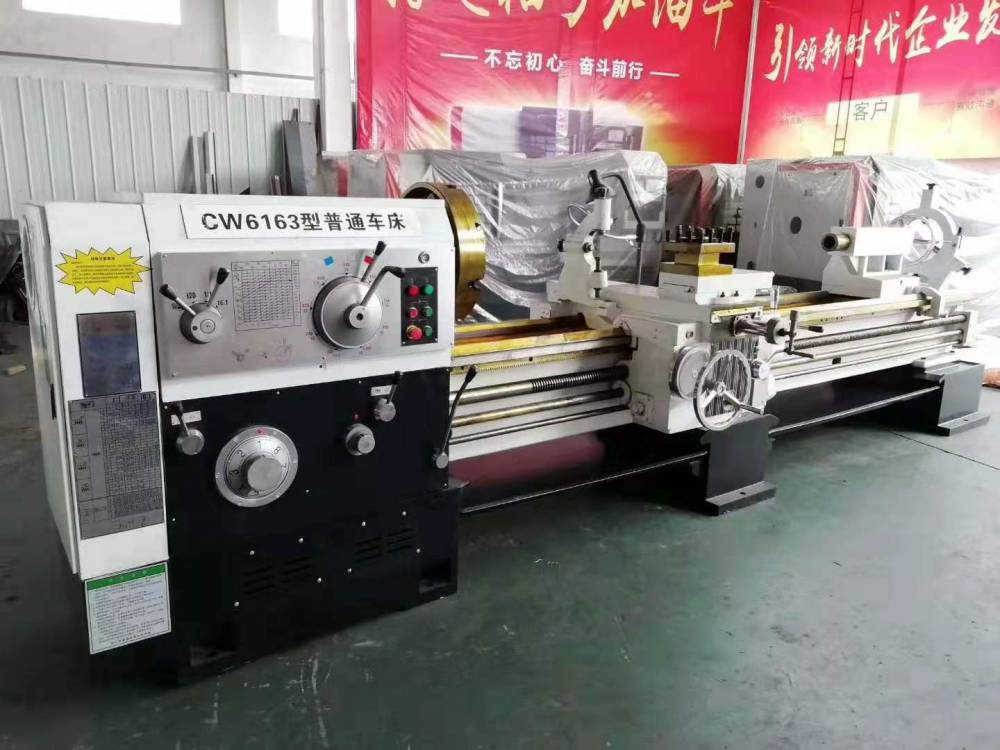

项 目 | 单 位 | 规 格 | 备 注 |
床身上回转直径 | mm | f630 | |
工件长度 | mm | 4000 | |
滑板上回转直径 | mm | f350 | |
床身导轨宽度 | mm | 550 | |
床身淬火硬度 | mm | HRC50 | |
主轴端部型式及代号 | · | A2-15 | |
主轴前端孔锥度 | · | 1:20；公制120 | |
主轴通孔直径 | mm | f102 | |
主轴转速范围 | r/min | 6～800 |
主轴转速级数 | · | 18级 | |
主电机功率 | kw | 11 | |
纵横向进给级数 | 级 | 72 | |
纵向进给范围 | mm/r | 0.1-1.52 1.6-24 | |
横向进量 | mm/r | 1：2 | |
拖板快移速度 | m/min | 4 | |
丝杠螺距 | · | 12 | |
公制螺纹的范围 | mm | 1～240 | |
公制螺纹有效种数 | kinds | 50 | |
英制螺纹有效种数 | kinds | 27 | |
英制螺纹的范围 | t/inch | 1-28 | |
模数螺纹的种数 | kinds | 53 | |
模数螺纹的范围 | mm | 0.5-120 | |
径节螺纹有效种数 | kinds | 24 | |
径节螺纹有效范围 | t/inch | 1-28 | |
中心架的回转角度 | mm | 正负90 | |
下刀架横向行程 | mm | 420 | |
上刀架的行程 | mm | 200 | |
尾座套筒行程 | mm | 250 |
尾座套筒锥度 | morse | 6 | ||
尾座的横向移动量 | mm | ±20 | ||
机床重量 | kg | 约6500 | ||
机床外型（长×宽×高） | mm | 5670×1320×1490 | ||
冷却方式 | · | 外冷却 | ||
总 电 源 | 电 压 | V | AC380 | |
电压波动范围 | · | －10～＋10% | ||
频 率 | Hz | 50±2 | ||
总电源容量 | KVA | 约16 | ||
机床精度
机床精度贯彻《卧式车床 精度检测》.
检 验 项 目 | 精度数值 | |
加工精度 | IT7 | |
加工工件圆度 | mm | 0.008 |
加工工件圆柱度 | mm | 0.02/300 |
加工工件平面度 | mm | 0.025/φ400 |
加工工件表面粗糙度 | μm | Ra1.6 |
机床配置
配套件名称 | 规格型号 | 生产厂家 | 数量 | 备 注 |
主电机 | 安徽江淮 | 1套 | 11Kw | |
变频器 | 安徽江淮 | 1套 | 11Kw | |
主轴轴承 | HRB | 1套 | P5级 | |
横向丝杠 | 山东济宁博特 | 1套 | ||
纵向丝杠 | 山东济宁博特 | 1套 | ||
主轴 | 山东济宁博特 | 1套 | ||
齿轮 | 沈阳机床集团 | 1套 | ||
尾座 | 手动尾座 | 本公司 | 1套 | |
润滑摆线泵组 | DBAB-6B 0.18Kw | 江苏镇江 | 1套 | |
冷却泵 | JCB-45 0.15Kw | 江西微分 | 1套 | |
主轴皮带 | C型 | 安徽合肥 | 5根 |
机床附件
序号 | 名 称 | 型 号 规 格 | 数 量 | 生产厂家 | 备注 |
1 | 手动四爪卡盘 | 1套 | 无锡建华 | ||
2 | 冷却装置 | 14001 | 1套 | 本 厂 | |
3 | 工 作 灯 | 1 个 | 河 北 | ||
4 | 地脚螺栓 | 1套 | 本 厂 | ||
5 | 标准 | 莫氏6# | 1件 | 山 东 |
