滕州市广速数控机床有限公司(原滕州市广速机械厂)是一家集研发、生产、销售与一体的规模企业,公司坐落在素有"鲁南明珠"之称的墨子、墨班故里—山东省滕州市。
公司一贯本着:"以顾客期望为关注中心,追求卓y完m,创造高p质"的企业宗旨,在"团结进取,开拓创x、励精图治"的企业精神和"诚信严谨、海纳百川、务实奋进"的企业文化的指导下,为实现"生产y流的产品、提供y流的服务、实施y流的管理、创造y流的品牌"的企业目标而努力。
近年来,公司不断加大研发投入和技术c新的力度,产品的更新换代及产品的内外质量不断提高,一批科技含量高、社会效益好的产品不断推出,增强了企业的市场竞争力。
滕州市广速数控机床有限公司愿与国内外各界朋友真诚合作、共同发展。

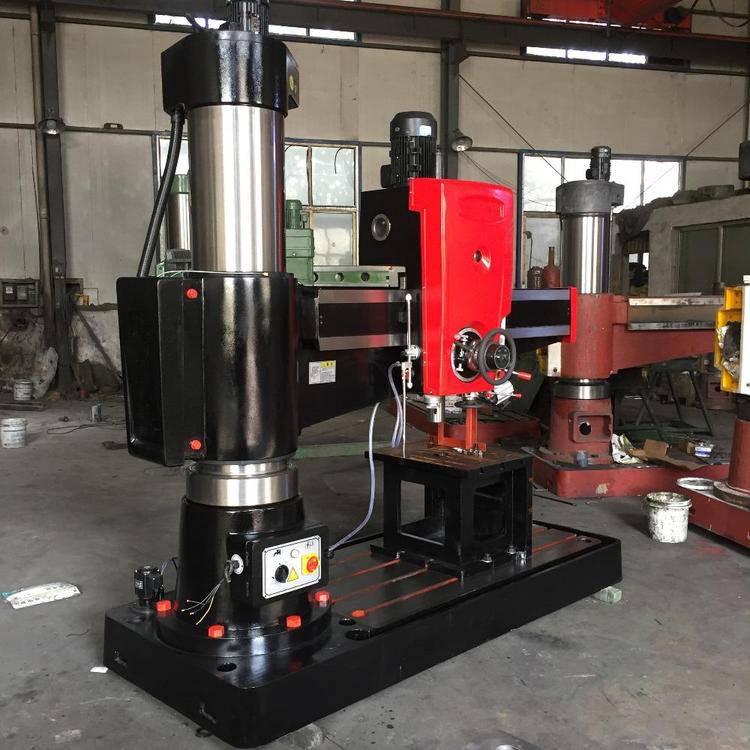

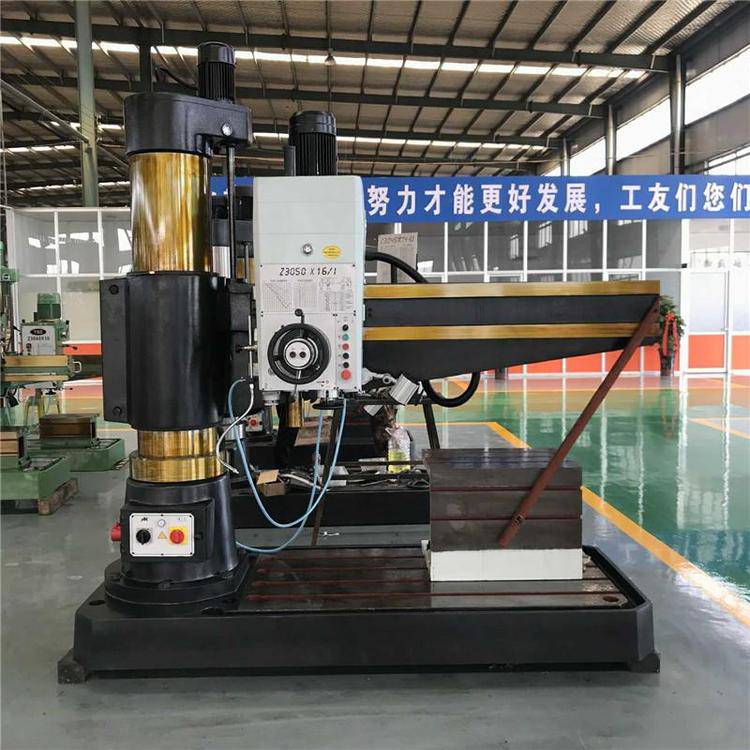

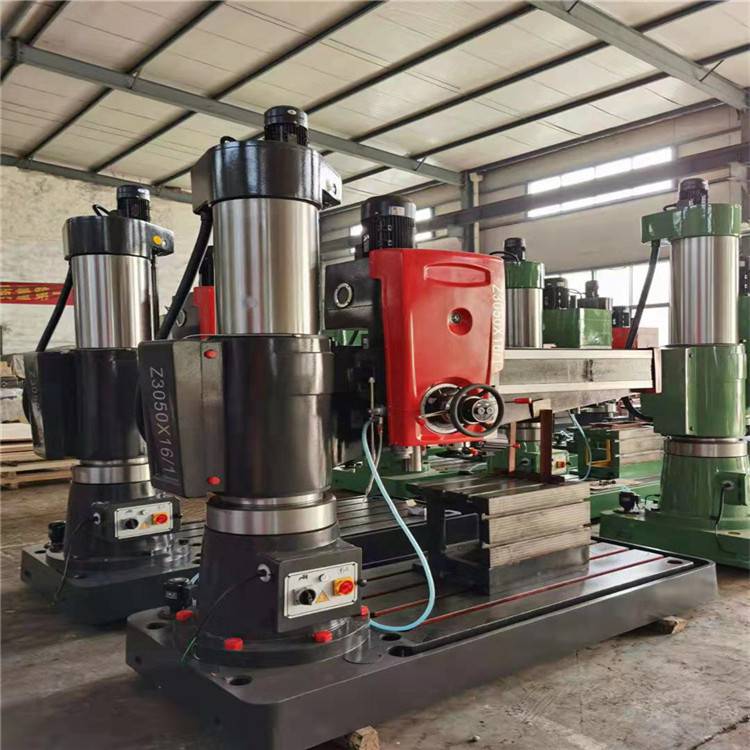

z3050机械摇臂钻床外观造型美观大方,总体布局匀称协调,导轨面经热处理硬度高,钢性强,齿轮为磨齿经高频淬火调质噪音低经j耐y。部件严格筛选,无砂眼,无形变,精m加工,保证机器稳定性及精度.电控部分采用纯铜电机及***3c认证产品,安全稳定寿命长广f用于大中小型企业,乡镇和个体工业的机械加工,及各类机器制造业中加工中小型零件。
1、外观造型美观大方,总体布局匀称协调;
2、采用机械变速,机械锁紧,操作简便;
3、摇臂自动升降,主轴自动进刀,生产效l高;
4、结构可靠,制造精l,保证了机床精度持久性。
(1)设备适用于中、大型金属零件上钻孔、扩孔、铰孔、锪平面、及攻螺纹。
(2)外柱带动摇臂绕内柱回转±180o;
(3)摇臂沿外柱升降;
(4)主轴箱沿摇臂导轨左右移动;
(5)主轴箱:实现主轴各级转动、进给及操作,主轴转速范围22-1220r/min,共有12级,通过旋转集中操作手轮(主轴转速预选按钮)可实现;主轴进给范围0.10-0.25mm共有3级,通过旋转集中操作手轮(主轴进给量预选按钮)可实现。
(6)摇臂升降及夹紧:摇臂升降是由立柱顶部电机拖动,由丝杠螺母传动,实现摇臂升降。其中升降螺母上装有***螺母,以保证摇臂不能突然落下;摇臂夹紧是机械手柄夹紧,夹紧后升降电机自动断电 ,极大的保护立柱,防止操作失误出现立柱拉伤。
主要技术参数 | ZQ3050-16 |
钻孔直径mm | 50 |
主轴端面至工作台距离mm | 260-1150 |
主轴中心距立柱母线距离mm | 360-1600 |
主轴行程mm | 220 |
主轴锥孔(莫氏) | 5 |
主轴转速范围r.p.m | 78.135.240.350.590.1100 |
主轴转速级数 | 6 |
主轴进给量范围r.p.m | 0.10-0.56 |
主轴进给量级数 | 6 |
摇臂回转角度 | 360 |
主电机功率kw | 4 |
升降电机功率kw | 1.5 |
机床重量kg | 2800 |
外形尺寸mm | 2170-950-2450 |
广速摇臂钻床优势
1、齿轮箱自动供油系统:摇臂钻的设计原理就是立式齿轮,传统的润滑方式是利用齿轮转速把润滑油带甩到上面齿轮润滑,实践证明这个方式没有办法把油甩到上面,z上面的齿轮传统方式都是干磨。客户使用几个月后发现噪音大,一年至两年后要换z上面的齿轮。
2、摇臂钻采取润滑自轴承进入,充分的润滑轴承,自轴承下来后到齿轮,只要勤换油,不野蛮操作,轴承、齿轮没有坏的理由。
3、公司在高x节n方面开发了节能***电机,采用台湾炮塔铣电机原理,把转子高度降低,把粗度加大,增加电机的扭力,减小电机的功率,实验证明,现在公司使用的电机比传统电机每小时节能2度电。
4、节能电机每天按照12小时计算,12*2=24度 每天24度*365天=8760度,两年省下一台设备款。
5、铜芯电机 正反转 高低速 z低转速34转 可以直接攻丝。
6、立柱安全锁紧,传统一般都是立柱锁紧 不带安全装置 ,装此设置要多2个交流接触器。钻床产品带安全自动保护装置 在工人忘记松***紧的情况下 它可以自动断电 防止摇臂升降时拉伤立柱,把升降丝母滑丝。
7、主轴有行程开关保护系统,在自动进给时,忘记松开自动进给会使主轴顶车,这个保护主轴不易被损坏。
8、自动泵油系统:改变传统的干磨,铜涡轮充分润滑、 耐m。
9、超音频淬火齿轮:耐m、硬度高,淬火是要按照操作规程做的,不是用火烧烧就可以的,淬火、磨齿的工艺不要只是说,噪音是检测齿轮质量的大概。磨齿的噪音小,无杂音。反之噪音分贝在100分贝以上。全部齿轮使用数控蜗杆磨精度磨齿。
10、机床上使用的开关都是品牌开关,交流接触器采用有 上海电器厂公司招标直g。
11、丝杠采用品牌厂家,品牌厂家不是直接用圆钢车出来,而是严格按照工艺要求,回火热处理等严格工艺要求,专y丝杠设备,使用外圆磨磨后光洁度高,使用寿命超过普通丝杠2倍。丝母采用铜丝母。价格是传统丝杠的3倍。
12、中捷摇臂钻严格按照生产工艺要求。先用千分表拉主轴箱平行度,在量摇臂摆动,之后量主轴箱的画圆。等等
