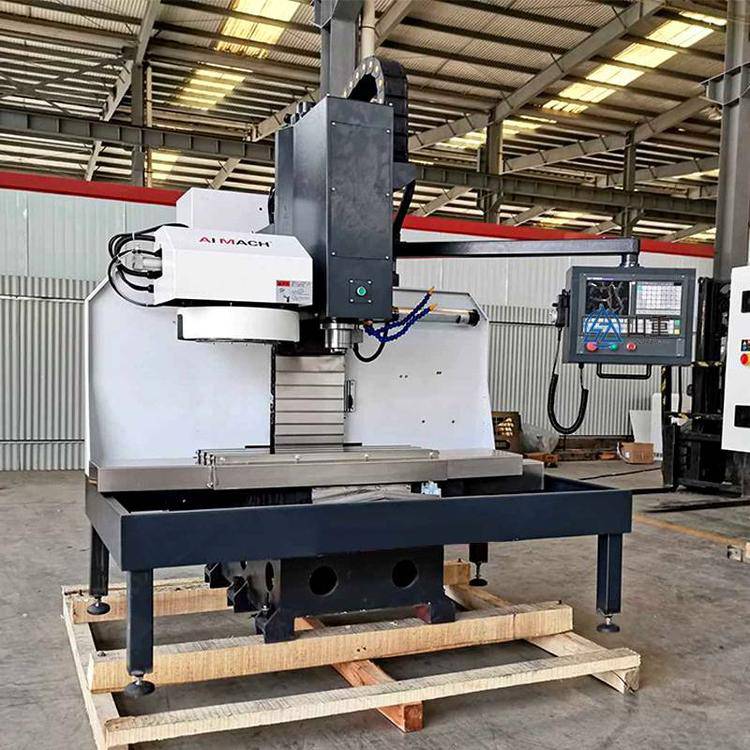

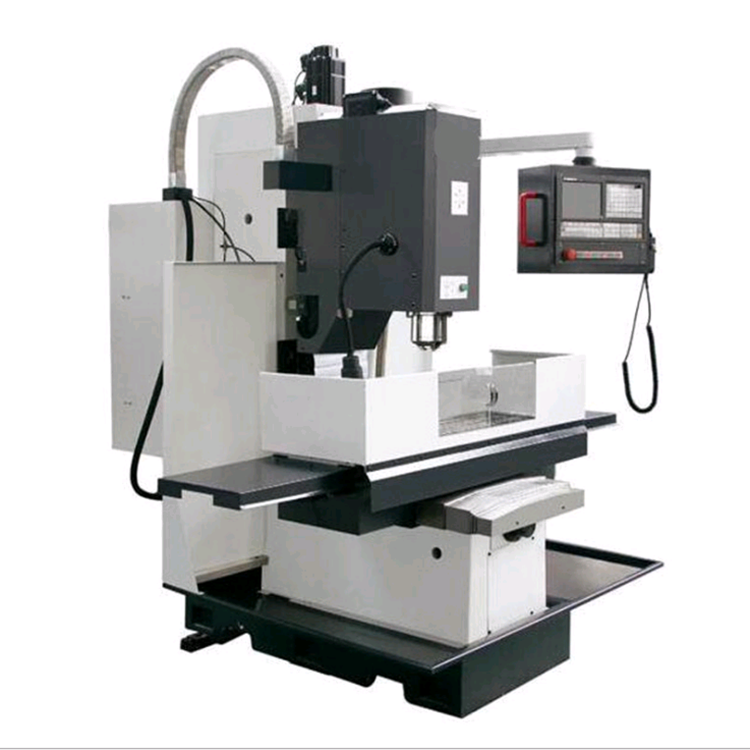

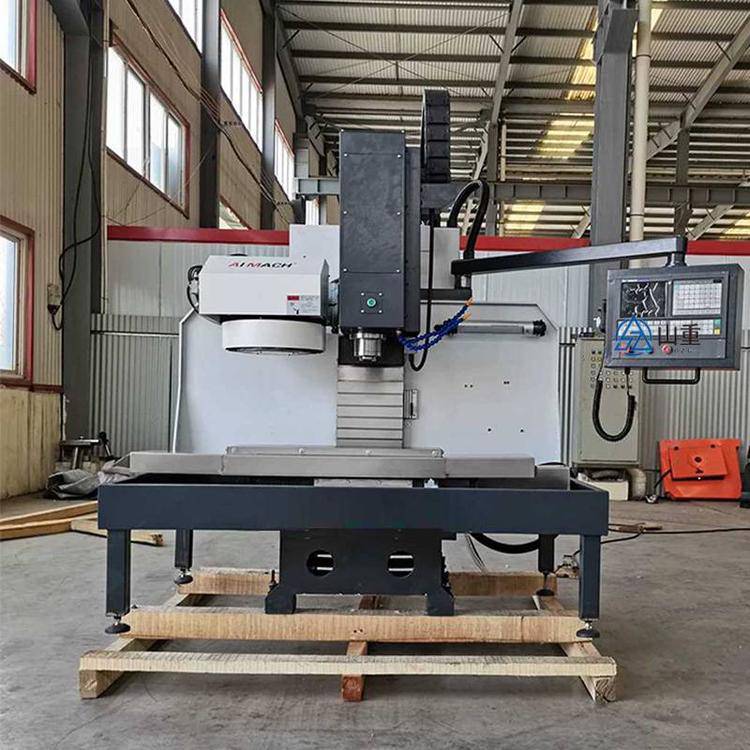

本机床为数控床身铣床，具有较强的承载能力，三方向导轨均为淬火硬轨，导轨宽、跨距大，结构及外形尺寸紧凑合理，主轴为变频电机通过同步带驱动。可铣削、钻孔、扩孔及铰孔等多种功能，能够实现对盘类、板类、壳体、模具等复杂、零件的加工，适于多品种各中、小型零件的平面、斜面、沟槽、孔等多种工序加工，是机械、电子、仪器、仪表、模具、汽车等行业的理想加工设备。
项 目 | 内 容 | 单 位 | 参 数 |
行 程 | 左右行程（X） | mm | 600 |
前后行程（Y） | mm | 360 | |
上下行程（Z） | mm | 450 | |
主轴头端面到工作台面 | mm | 70-520 | |
工作台 | 工作台面长 | mm | 800 |
工作台面宽 | mm | 300 | |
工作台承重 | Kg | 350 | |
T型槽 | 规格 | mm | 3-16 |
中心距 | mm | 80 | |
主 轴 | 锥度 | BT40 | |
主轴中心至导轨面距离 | mm | 380 | |
主轴转速 | rpm | 000转 | |
额定功率 | Kw | 3.7 | |
驱动系统 | 同步带 | ||
精 度 | ***精度 | mm | ±0.01 |
重复精度 | mm | ±0.005 | |
轴向电机 | 功率X/Y/Z | 6/6/10（10带刹车） | |
进给速度 | X/Y/Z快移速度 | m/min | 18/18/15 |
选配刀 库 | 型式 | 斗笠 | |
容量 | 把 | 16 | |
气源要求 | kg | 6 | |
通用参数 | 机床重量 | kg | 2350 |
外形尺寸 | mm | 2200x1800x2250 | |
电力要求 | KVA | 380V |
