内 容 | 单位 | CK61100 | |
加工范围 | 床身上回转直径 | mm | Φ1000 |
滑板上回转直径 | Φ630 | ||
加工长度 | mm | 1000/1500/2000/3000 | |
加工直径 | mm | Φ1000 | |
棒料直径 | mm | Φ630 | |

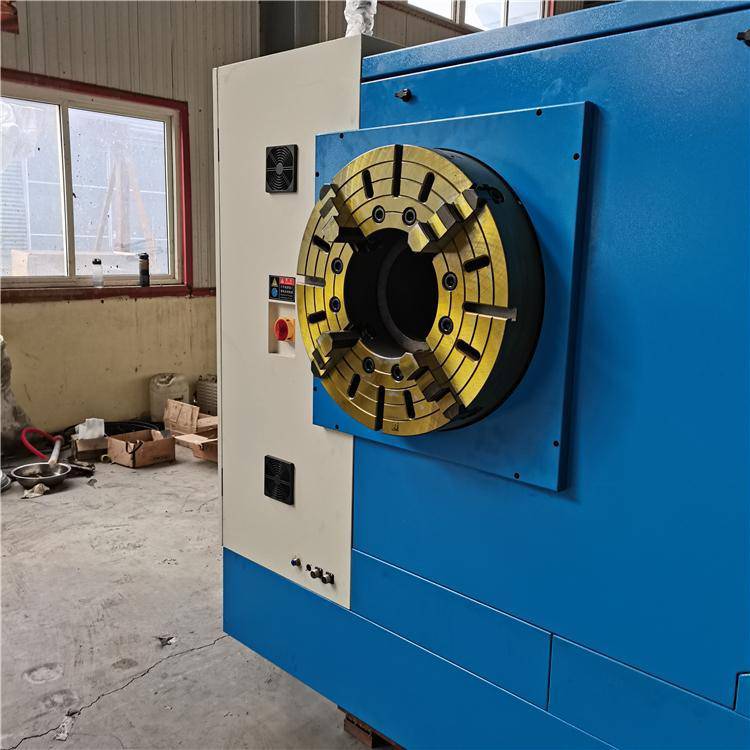

卡盘 | 630三爪或是800四爪 | ||
主轴 | |||
主轴头形式 | D11 | ||
主轴通孔直径 | mm | Φ105 | |
主轴内孔锥度 | 1:20 | ||
主轴级数 | 手动四档/液压四档 | ||
主轴转速范围 | r/min | 30-84/53-150/125-350/300-835 | |
进给 | X/Z轴行程 | mm | 350/（1000/1500/2000/3000） |
X/Z轴丝杠直径×螺距 | mm | φ3208/φ5010 | |
X/Z快移速度 | m/min | 4/6 | |

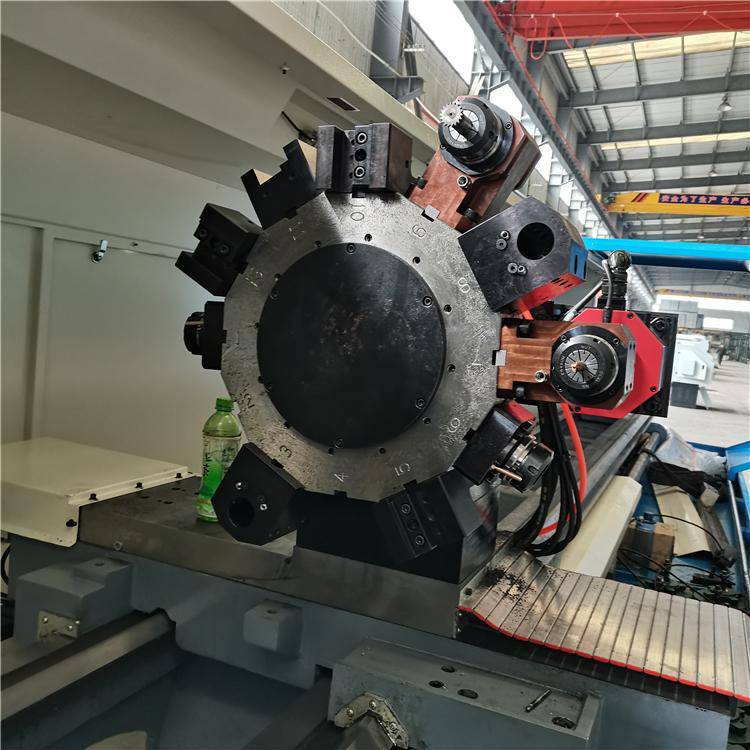

刀架 | 刀架形式 | 电动立式 | |
工位数 | 4 | ||
刀具规格：车削/镗孔 | mm | 32/40 | |

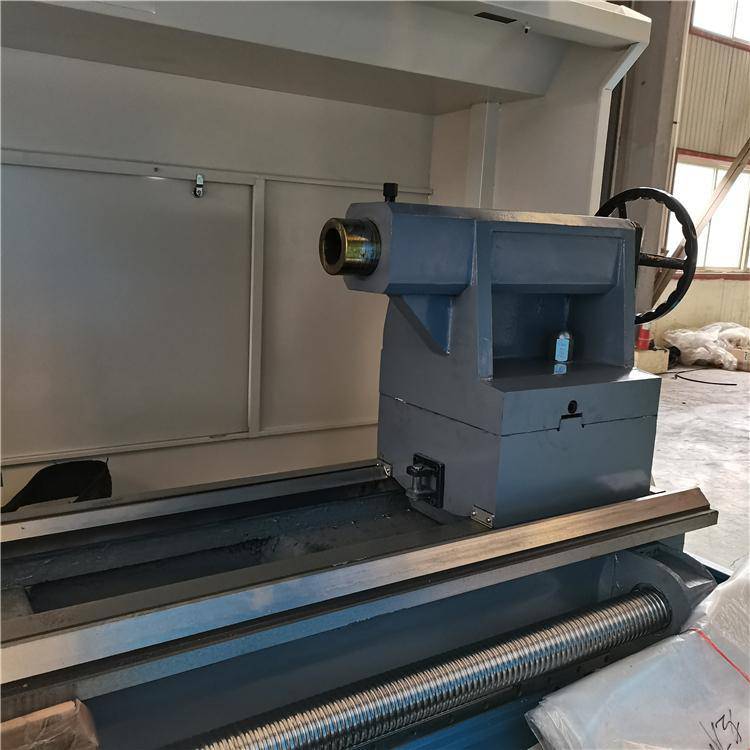

尾座 | 套筒直径/行程 | mm | Φ100/250 |
套筒内孔锥度 | MT6 | ||
套筒驱动形式 | 手动 | ||
尾座体移动形式 | 手动 | ||
主轴电机功率 | Kw | 11 | |
电机 | |||
主轴电机扭矩 | NM | 48 | |
X/Z电机功率 | Kw | 1.5/2.3 | |
X/Z电机扭矩 | NM | 10/15 | |
冷却泵电机功率 | W | 125 | |
电源容量 | KVA | 15 | |
其他 | |||
床鞍布局形式 | 平床身 | ||
导轨形式 | 硬轨（大于HRC50) | ||
机床重量 | kg | 4300/4700/5500/6500 | |
机床外形尺寸：长×宽×高 | mm | （3400/3900/4400/5400）/1900/2000 |
