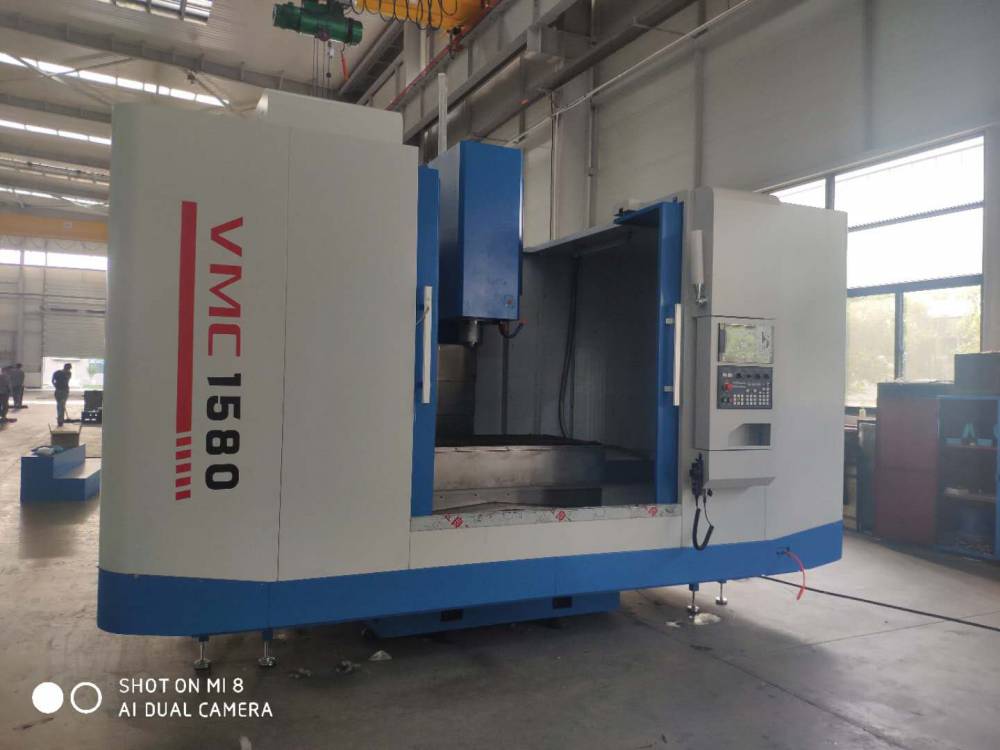

技术参数 | specificati*** | unit | VMC1580 |
工作台尺寸 | Table size | mm | 1700x800 |
左右行程 | X axis tr***el | mm | 1500 |
前后行程 | Y axis tr***el | mm | 800 |
上下行程 | Z axis tr***el | mm | 700 |
主轴中心至立柱导轨距离 | Distance between spindle center and column surface | mm | 800 |
主轴端面至工作台面距离 | Distance between spindle nose and table surface | mm | 170-870 |
工作台T型槽 | T slot | 5-22*135 | |
主轴刀柄 | Spindle taper | mm | BT50/?155 |
主轴转速 | Max. spindle speed | r/min | 8000 |
主轴马达功率 | Main motor power | kw | 15/18.5 |
XYZ轴伺服电机 | X/Y/Z axis servo motor power | kw | 4/7.5/4 |
XYZ电机联接方式 | X/Y/Z motor connection | direct | |
XYZ轴导轨方式 | X/Y/Z guide rail form | 3 axis linear guide rail | |
工作台载荷 | Max.table load | kg | 1500 |
刀库容量 | Automatic tools changer | 24 arm type | |
XYZ轴快移速度 | X/Y/Z axis rapid tr***erse | M/min | 20/20/15 |
切削进给速度 | Cutting feed speed | M/min | 1-10 |
XYZ***精度 | Position accuracy | mm | ±0.005/300 |
XYZ重复***精度 | Repeat positioning accuracy | mm | ±0.004 |
外形尺寸 | Machine dimension | mm | 4260x3545x3200 |
机器重量 | Machine weight | kg | 14000 |
1 | 发那科系统 | 11 | 8000rpm主轴 |
2 | 24把圆盘刀库 | 12 | ***集中自动进给润滑系统 |
3 | 三轴润滑油***收集装置 | 13 | 全防护（不含顶面） |
4 | 机***明工作灯 | 14 | 三色警示灯 |
5 | 主轴锥孔清洁空气 | 15 | 分离式手轮 |
6 | 清洁*** | 16 | RS232接口 |
7 | 切屑液系统 | 17 | 蓄屑槽 |
8 | 8.4”显示器 | 18 | 主轴锥孔：BT40 7/24 |
9 | 伺服变压器 | 19 | 电器柜冷热交换器 |
10 | 地基垫铁及调整螺栓 | 20 | 随机技术文件 |
品 名 | 产地 |
主轴组 | 罗翌、德国德意士、臻尚、普森、台大 |
台湾产增压缸 | 尚品、北矩、豪澄、和亚、臻赏 |
丝杠轴承 | 日本NSK |
进口联轴器 | （S J） |
刀 库 | 台湾冈田 |
冷却泵 | 台湾WALRUS |
润滑泵 | 日华、贝奇尔 |
滚珠丝杠，线轨 | 台湾银泰、台湾上银 |
不锈钢导轨防护 | 台湾引兴 |
总电源开关 | 施奈德 |
接触器 | 施奈德 |
序号 | 名称 | 单位 | 数量 |
1 | 弹簧夹头刀柄 | 件 | 1 |
2 | 卡簧 | 套 | 1 |
3 | 拉钉 | 件 | 1 |
4 | 内六角扳手 | 套 | 1 |
5 | 一字螺钉旋具 | 件 | 1 |
6 | 十字螺钉旋具 | 件 | 1 |
7 | 机械说明书 | 份 | 1 |
8 | 合格证明书 | 份 | 1 |
9 | 装箱单 | 份 | 1 |
10 | 电气说明书 | 份 | 1 |
11 | 发那科操作说明书 | 份 | 1 |
12 | 发那科参数说明书 | 份 | 1 |
13 | 发那科维修说明书 | 份 | 1 |
