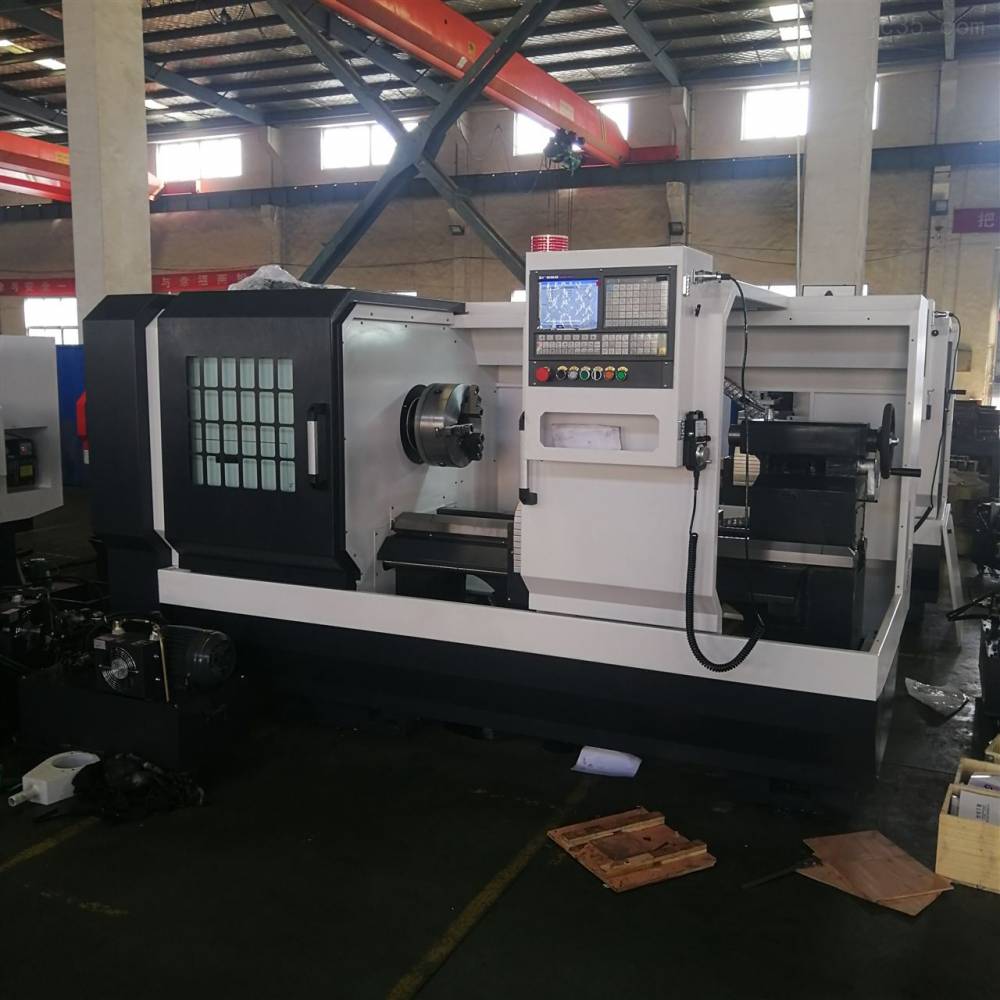

1 机床结构特点及功能要求
1本系列机床是本公司生产的成熟产品，整机结构紧凑、外形美观宜人、主轴大扭矩、高刚性、性能、具有优良的精度保持性。
2机床结构稳定,床头箱优化设计，适合盘类、轴类零件的车削加工，可以进行直线、圆弧、公英制螺纹、多头螺纹的加工，能适用于车削形状复杂和精度要求高的盘类、轴类零件加工。
3机床导轨和滑鞍导轨都采用特殊性材料的硬导轨，经高频淬火，超硬耐磨，、加工精度保持性好。
4数控系统采用广数980TC3系统，采用国产名优滚珠丝杠及高精度丝杆轴承。
5采用高精度主轴轴承组且经装配和动平衡测试的主轴，保证主轴精度高的、噪声低、刚性强。
6各润滑点采用强制自动润滑装置进行定点定量润滑丝杠及导轨，当有异常状态或油量不足时，自动产生警告讯号。
7采用国产品牌手动卡盘。
8 导轨加刮屑装置，防止导轨被铁屑和冷却液腐蚀，方便铁屑的清理。
主要技术参数 | 单位 | CK6160 |
床身回转直径 | mm | Φ600 |
托板上回转直径 | mm | Φ395 |
加工长度 | mm | 850/1500 |
行程X/Z | mm | X:300 Z:1000/1600 |
主轴端部形式 | A2-8/11 | |
主轴通孔直径 | mm | Φ82/Φ130（可选） |
主轴拉管内径 | mm | Φ65/118 |
主轴转速 | rpm | 1600/800 |
卡盘尺寸 | mm | 250/380 |
主轴电机功率 | kw | 11 |
主轴重复***精度（X/Z） | mm | ±0.005 |
进给电机扭矩X/Z | N.m | 5/7.5（1m） 7.5/10（1.5m） |
X/Z快速移动 | mm/min | 8/10 |
尾座套筒直径 | mm | Φ75 |
尾座套筒行程 | mm | 200 |
尾座套筒锥度 | # | MT5 |

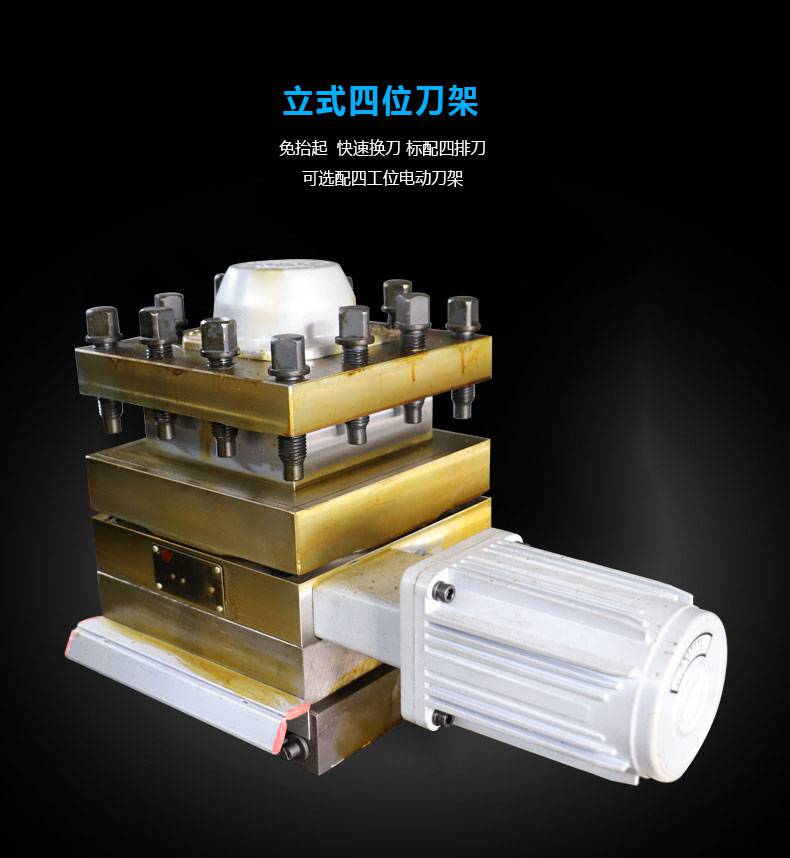

刀架形式 | 4工位电动刀架 | |
刀具外形尺寸 | mm | 25X25 |
导轨形式 | 平轨 | |
总电源容量（连续） | KVA | 15 |
外形尺寸 | mm | 2750/3330X1750X1820 |
机床重量（约） | Kg | 3150 |
配置：
序 号 | 名称及规格 | 数量 | 标准配置 | 备 注 |
1 | 数控系统 | 1/台 | 广数980TC3控制系统 | |
2 | 卡盘 | 1/台 | 国产卡盘Φ250 可选双卡盘 | 选配380 |
3 | 尾座 | 1/台 | 手动尾座 | |
4 | X向滚珠丝杠 | 1/台 | 北方岐山 | |
5 | Z向滚珠丝杠 | 1/台 | 北方岐山 | |
6 | 电动刀架 | 1/台 | 文昌 | |
7 | X、Z向丝杠轴承 | 各1套/台 | 国产 | |
8 | X、Z向联轴器 | 各1套/台 | 国产外购 | |
9 | 主 轴 轴 承 | 1套/台 | 国产 | |
10 | 机身铸造 | 1/台 | 采用树脂砂铸造 | |
11 | 主轴总成 | 1套/台 | 装配式主轴 | |
12 | 油 漆 | 1套/台 | 颜色可根据客户要求进行配置，未特殊要求的按我司标准颜色配置 | |
13 | 润 滑 | 1套/台 | 沪润（电动润滑油泵，润滑油路安装完毕） | |
