转速 | Spindle speed | rpm | L:70～560，H:200～1600 |
主轴端部形式 | Spindle nose | C6 | |
主轴通孔直径 | Spindle bore | mm | 52 |
主轴锥度 | Spindle taper | MT6 | |
主轴电机功率 | Spindle motor | KW | 5.5 |
卡盘尺寸 | Chuck size | mm | 200 |
滚珠丝杠规格 | Ball screw dia.and pitch | mm | φ25X6/φ40X8 |
X/Z 进给电机扭矩 | X/Z axis feed motor torque | N.m | X:6 Z:10 |
X/Z 快移速度 | X/Z axis rapid tr***erse | m/min | X:6 Z:8 |
X/Z 重复***精度 | X/Z axis repeatability | mm | 0.01/0.015 |
工件加工精度 | Processing accuracy | IT6-IT7 | |
工件表面粗糙度 | Workpiece surface roughness | Ra1.6 | |
尾座套筒直径 | Tailstock sleeve dia. | mm | 65 |
尾座套筒行程 | Tailstock sleeve tr***el | mm | 140 |
尾座套筒锥度 | Tailstock sleeve taper | # | MT4 |

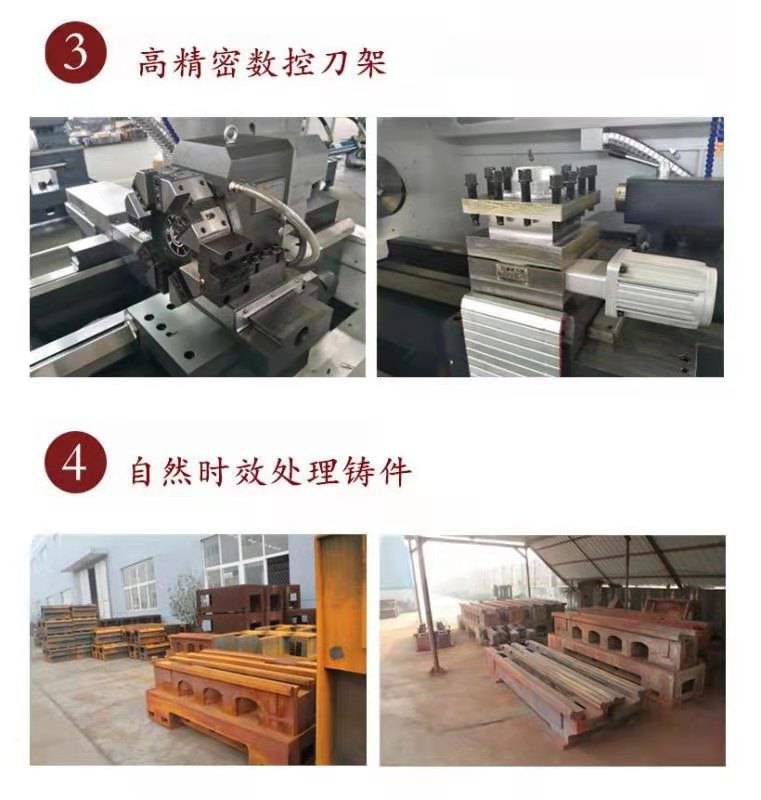

刀架形式 | Tool post type | 电动四工位 | |
刀具外形尺寸 | Cutting tool shape size | mm | 20X20 |
导轨形式 | Guide form | 单山 平轨l | |
总电源容量 | Total power capacity | KVA | 10 |
外形尺寸 | Machine dimension(L×W×H） | mm | 2500/3000X1500X1650 |
机床重量 | N.W. | kg | 1800/2300 |
序 号 | 名 称 | 规格 | 数量 | 备注 |

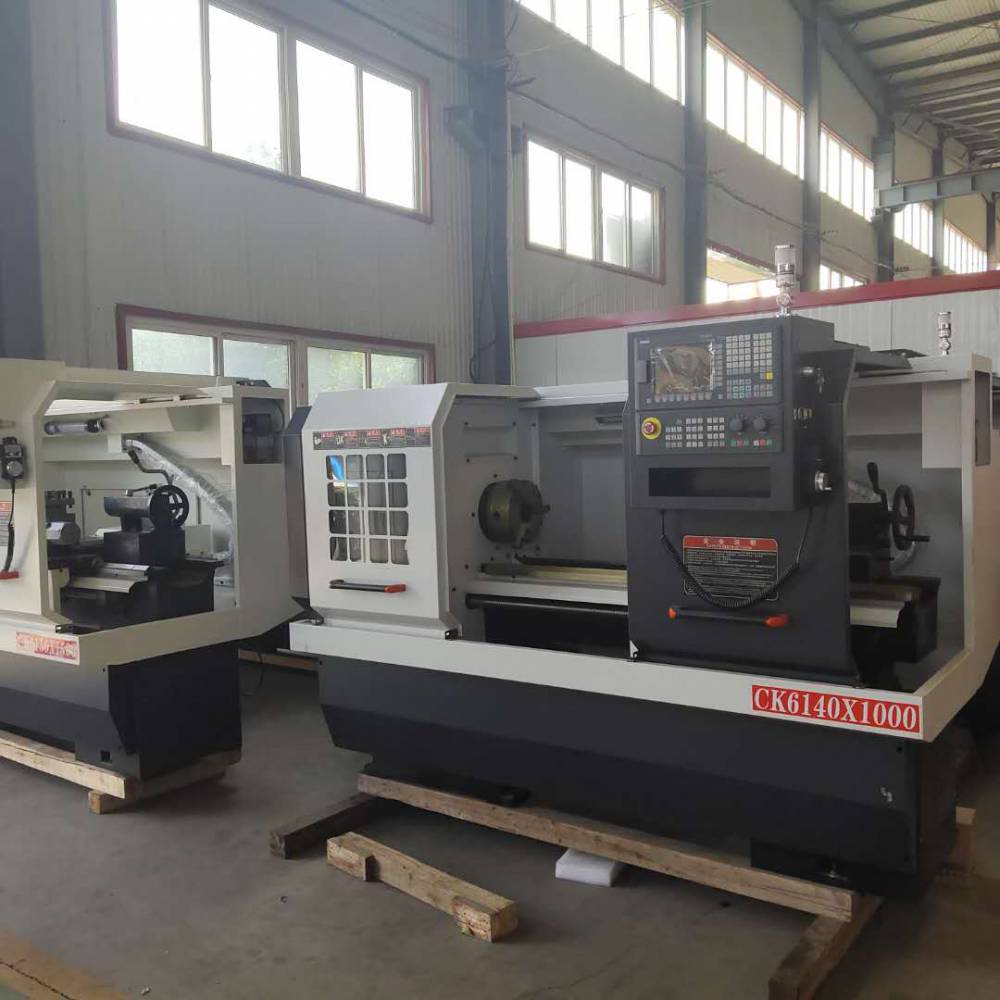

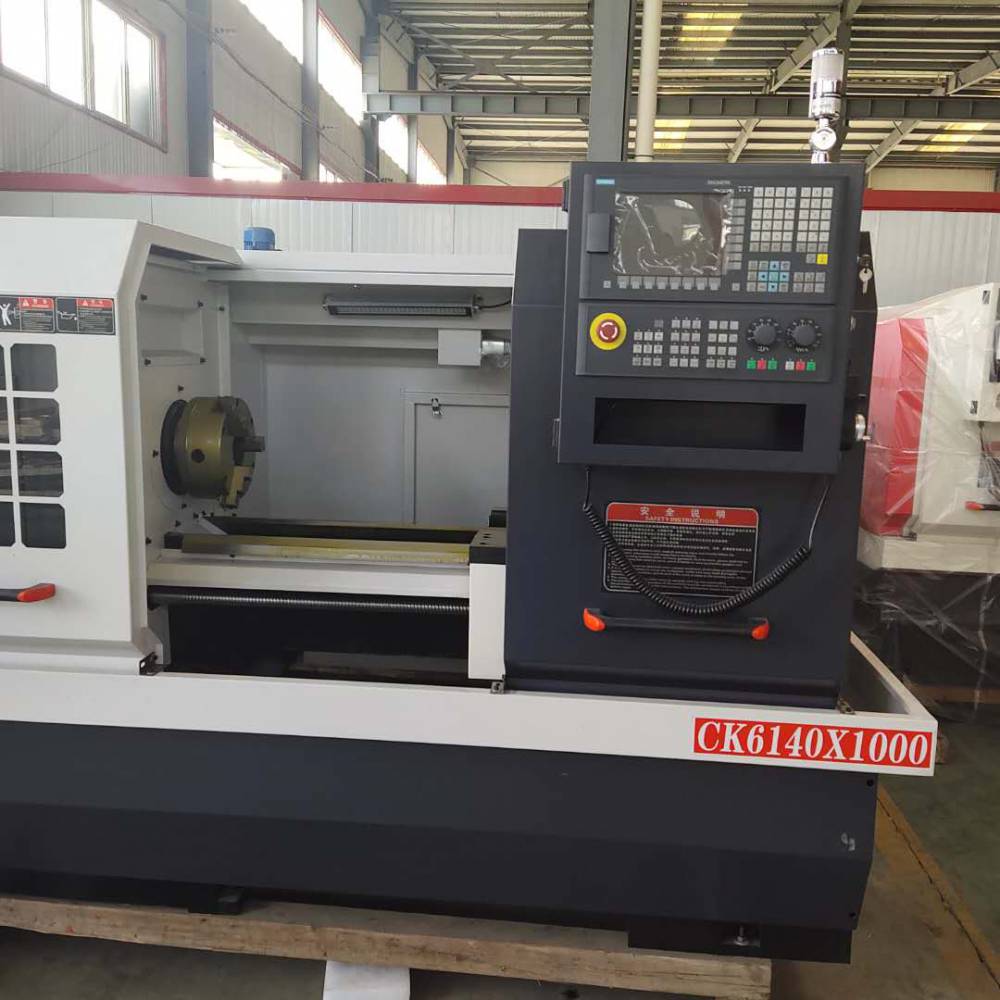

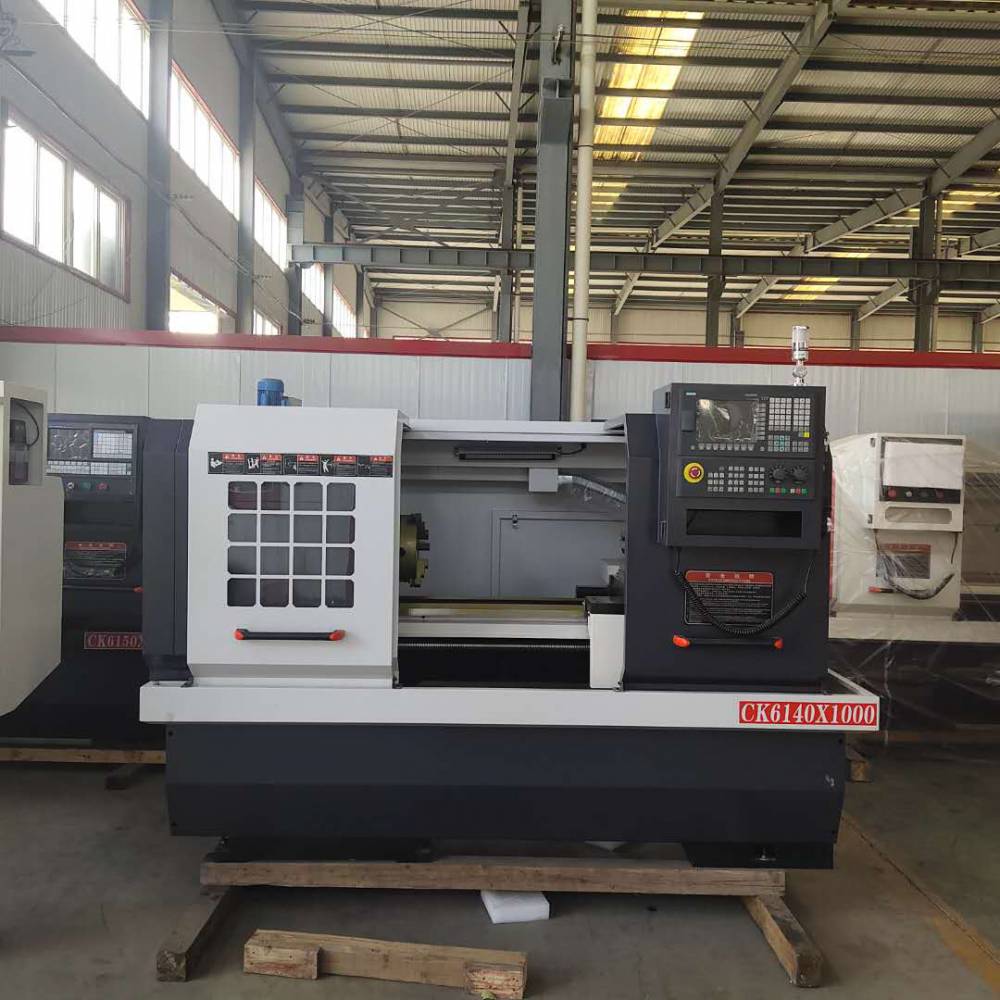

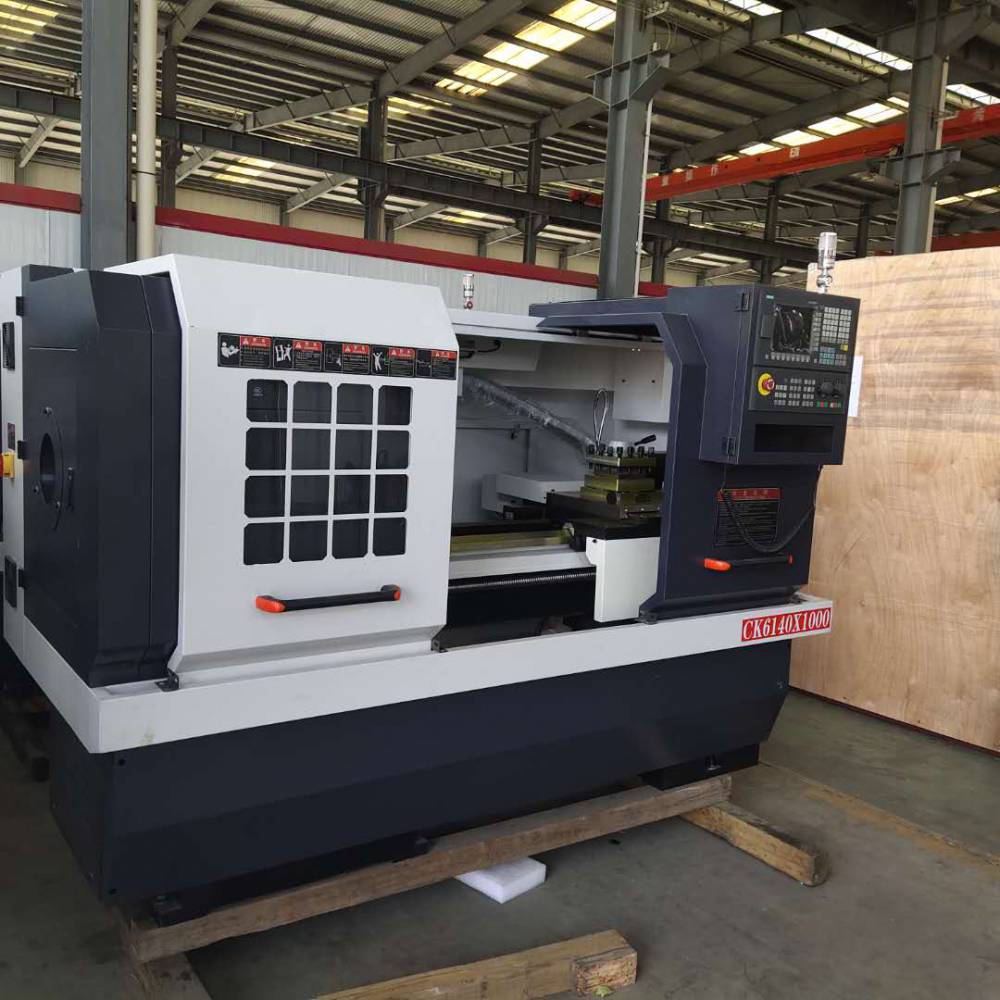

1 | CNC 系统及电柜 | CK6140 | 1套 | 装在主机上 |
2 | 冷却装置 | 1套 | 装在主机上 | |
3 | 润滑装置 | 1套 | 装在主机上 | |
4 | 照明装置 | 1套 | 装在主机上 | |
5 | 可调减震垫铁 | 6只 | ||
6 | 三爪卡盘 | 1套 | ||
7 | 14-17开口扳手 | 1支 | ||
8 | 一字头螺栓刀5寸 | 1把 | ||
9 | 十字头螺丝刀5寸 | 1把 | ||
10 | 4MM 内六角扳手 | 1把 | ||
11 | 6MM 内六角扳手 | 1把 | ||
12 | 8MM 内六角扳手 | 1把 | ||
13 | 顶针（莫氏4#） | 1只 | ||
14 | 刀架扳手 | 1把 | ||
15 | 卡盘扳手 | 1把 | ||
16 | 装箱单 | 1份 | ||
17 | 合格证明书（含精度检验单） | 1份 | ||
18 | 使用说明书 | 1套 | ||
19 | 数控系统使用手册 | GSK980TB3 | 1本 | |
20 | 电动刀架说明书 | 1份 | ||
21 | 变频器说明书 | 1份 | ||
22 | 电动机说明书 | 1份 | ||
23 | 驱动器说明书 | 1本 |
序 | 名称 | 数量 | 标准配置及外购件明细 |
号 | |||
1 | 数控系统 | 1/台 | 广数980TB3/伺服 |
2 | 卡盘 | 1/台 | 建华Ф250手动卡盘 |

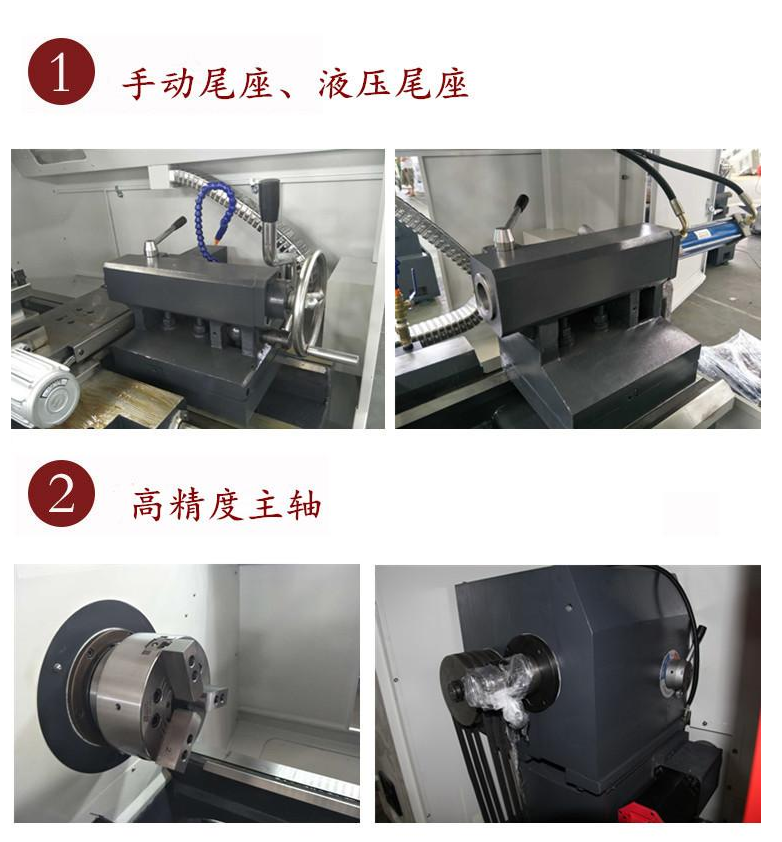

3 | 尾座 | 1/台 | 手动尾座 |
4 | X向滚珠丝杠 | 1/台 | 国产（北方岐山） |
5 | Z向滚珠丝杠 | 1/台 | 国产（北方岐山） |
6 | 电动刀架 | 1/台 | 国产(文昌) |
7 | X、Z向丝杠轴承 | 各1套/台 | 国产(新轴) |
8 | X、Z向联轴器 | 各1套/台 | 国产外购 |
9 | 主 轴 轴 承 | 1套/台 | 国产 |
10 | 机身铸造 | 1/台 | 采用树脂砂铸造 |
11 | 主轴总成 | 1套/台 | 装配式主轴 |
12 | 油 漆 | 1套/台 | 颜色可根据客户要求进行配置，未特殊要求的按我司标准颜色配置 |
13 | 润 滑 | 1套/台 | 国产沪润电动润滑油泵，润滑油路安装完毕 |
由于机床为超大，超重物品，快递和物流公司一般不接，所以要用配货站配车，配车一般是专线车辆，长期两地往返，对两地都比较了解，
能送货到门，方便装车和客户卸车，一站直达保证货物安全，但是这种方法时效性不佳，路上快，但是配货慢，一辆大车要配满货才会走，
所以有一个等待的配货时间，根据城市的不同一般热门城市可天天走货，冷门城市可能就要3-5天，综合考虑，安全，方便，时效，配车是机
床运输的选择，所以客户可以放心购买。
尊敬的用户：
感谢您购买广速机床产品!为了使我们的服务让您更满意,购买后请认真阅读此保修卡并妥善保存。滕州市广速机床有限公司
从事钻床、铣床生产销售十余年，为用户提供相关的产品及其服务。为了规范***服务，不断提高公司的服务水平和服务意识，
***定本体系。若在购买后或在使用过程中有发现异常，请直接与厂家联络。我们将严格履行3电48（三小时内与客户电话解决，
如电话解决不了48小时内到达用户现场）更好的为客户提供***快捷的服务，并接受广大用户的监督。我司对售出所有产品
执行两年免费保修。保修期内，属于产品本身质量问题引发的零配件的更换，我公司免费提供快速更换。我们服务质量的优劣、
服务效率的及时性，关系到公司在客户心中的良好形象，关系到公司的发展前途。因此我们提出为客户提供产品和服务
的目标，从而增强客户对公司的认可度，提高公司在客户心中的美誉度。更多问题请致电0632-5157758
