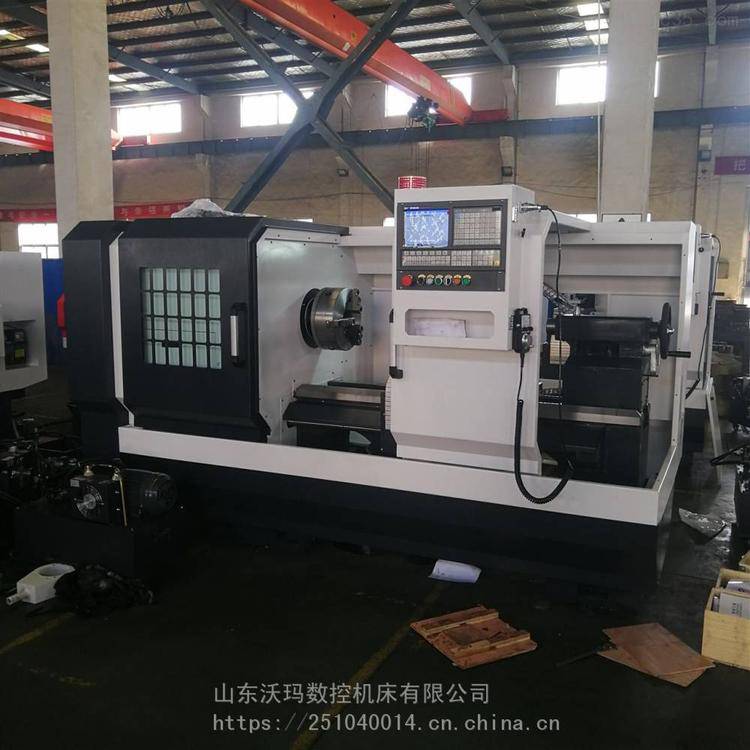

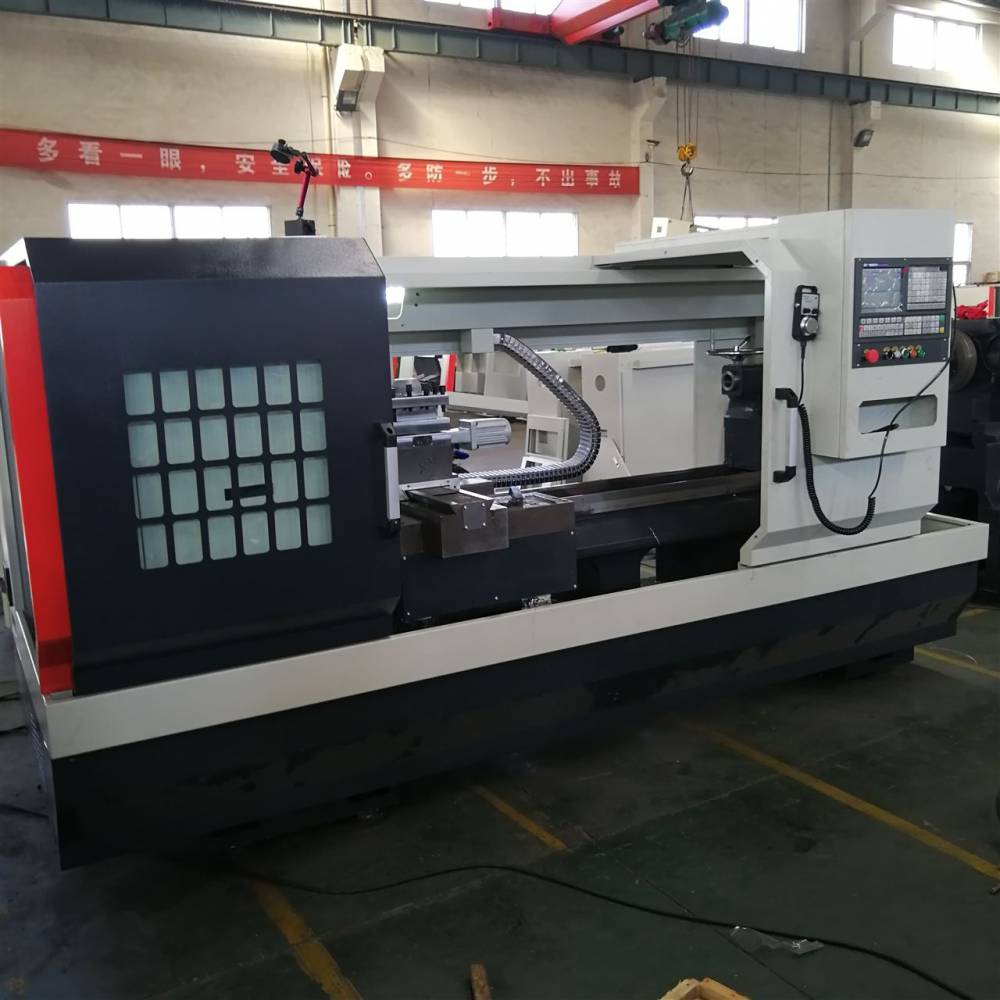

CK6160数控车床特点
底座强度高，加宽拖板，适宜强力切削
四工位电动刀架
变频无极调速
机床能自动完成内外圆柱面，锥面，圆弧面，端面的加工，也能实现公英个各种其他形式的单多头螺纹的车削加工
CK6160数控车床参数
技术参数 | Specificati*** | Units | CAK6160 | |
床身上工件直径 | Max.swing over bed | mm | 600 | |
床身导轨宽度 | Bed width | mm | 400 | |
滑板上工件回转直径 | Max.swing over cross slide | mm | 395 | |
加工长度 | cessing length | mm | 750/1000/1500/2000/3000 | |
X/Z 轴行程 | X/Z axis tr***el | mm | X:260mm ; Z:600/ 850/ 1350 /1850/2850 mm | |
主轴孔直径 | Thu-ole dia.of spindle | mm | 52mm/80mm/105mm | |
主轴转速范围 | 3 Steps auto change gear | 21-1500r/min (I 162-1500 II 66-660 III 21-210) | ||
尾座顶针行程 | Tail stock center tr***el | mm | 150 | |
尾座套筒锥度 | Tail stock sleeve taper | MT5 | ||
卡盘规格 | Chuck size | mm | 320 | |
电机功率 | Spindle motor | KW | 7.5/11 | |
X/Z 轴的***精度 | X/Z axis position accuracy | mm | 0.01 | |
X/Z 轴的重复***精度 | X/Z axis repeatability | mm | 0.0075 | |
X/Z 快速移动进给 | X/Z axis fast moving speed | mm/min | 5000/10000 | |
尾座套筒直径 | Tailstock sleeve dia. | mm | 75 | |
尾座顶针行程 | Tailstock sleeve tr***el | mm | 150 | |
尾座套筒锥度 | Tailstock sleeve taper | # | MT5 | |
刀架工位 | Tool post type | 4 position electric post | ||
刀具的尺寸 | Cutting tool shape size | mm | 25*25 | |
安装形式 | Guide form | Flat bed | ||
包装尺寸 （L*W*H） | Overall dimensi*** for 750mm | mm | 2550x1550x1900mm | |
Overall dimensi*** for 1000mm | mm | 2750x1550x1900mm | ||
Overall dimensi*** for 1500mm | mm | 3250x1550x1900mm | ||
Overall dimensi*** for 2000mm | mm | 3700xx1550x1900mm | ||
Overall dimensi*** for 3000mm | mm | 4710x1550x1900mm | ||
重量（KG） | Weight | N.W./G.W. | ||
Weight for 750mm | kg | 2300/2900kgs | ||
Weight for 1000mm | kg | 2450/3050kgs | ||
Weight for 1500mm | kg | 2650/3250kgs | ||
Weight for 2000mm | kg | 2880/3450kgs | ||
Weight for 3000mm | kg | 3700/4300kgs | ||
序号 | 配置名称 |
1 | 数控系统GSK、KND、三菱、西门子、FANUC系统 |
2 | 液压卡盘 |
3 | 液压尾座 |
4 | 六工位电动刀塔 |
5 | 六工位、八工位液压刀塔 |
6 | 自动门 |
