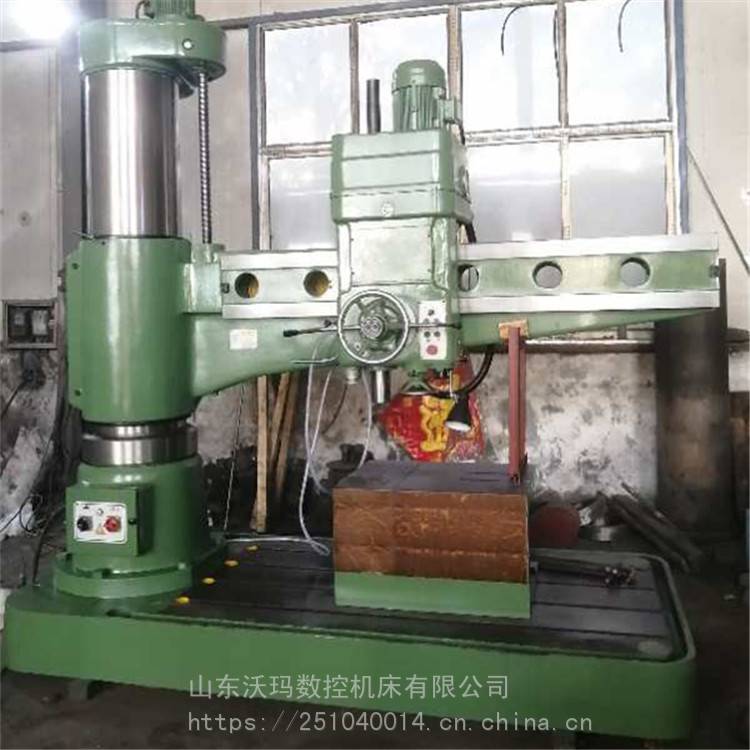

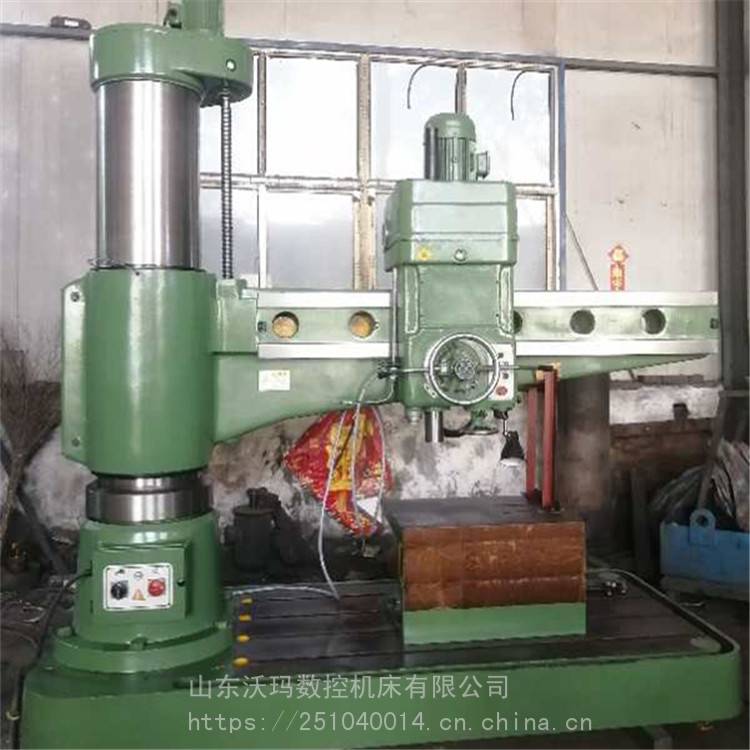

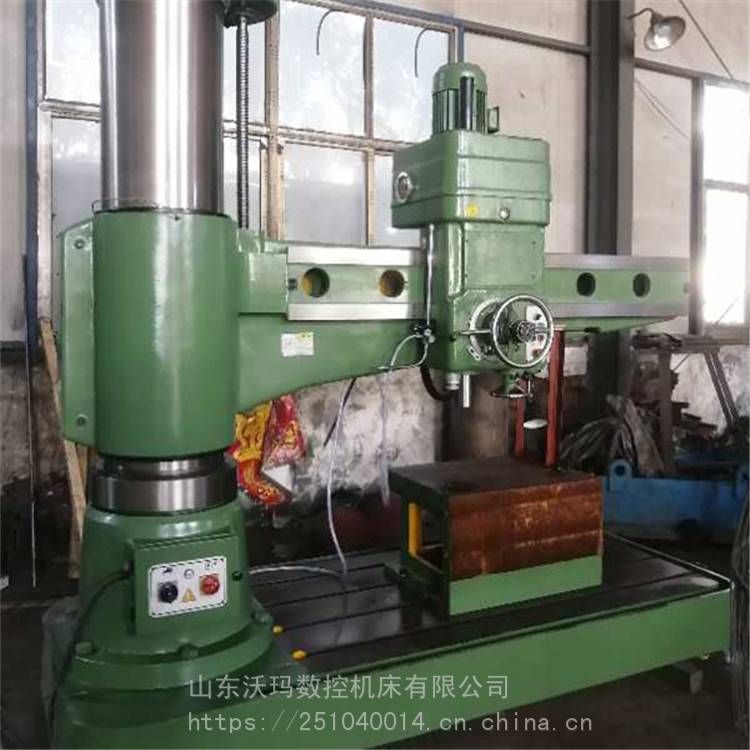

Z3080X25摇臂钻床工作效率,液压高,加工误差小预选变速,大钻孔直径80MM,在配有相应工装的条件下可以镗孔,主轴箱、摇臂、立柱均由液压夹紧;主轴正反转、停车(制动)、空档用一个手柄操作。它具有性能完善、使用安全、可靠、方便、易于维修,精度高、刚性好、寿命长等优点。用来钻孔、扩孔、锪平面、铰孔、攻螺纹、镗孔,广泛适用于机械加工各部门。
1、主要关键件选用高强度铸铁和钢材。
2、经***化设备连续加工,确保基础部件精良。
3、采用液压预选变速机构,可节省辅助时间。
4、主轴正反转,停车(制动),变速、空档等动作,用一个手柄控制,操纵更为轻便快捷。
5、主轴箱、摇臂、内外柱采用液压驱动的菱形块夹紧机构,夹紧可靠。
6、16级主轴转速与进给可选配出经济***的切削。
7、摇臂导轨,外柱圆表面,主轴、主轴套筒及内外柱回转滚道等处均进行了淬火处理,可长期保持机床精度的稳定性,延长了使用寿命。
8、完善的安全保护装置和外柱防护。
9、在结构设计方面和在制造过程中,采取了有效措施,使得机床的精度持久性和整机的使用寿命均为加大延长 Z3080-25A/Z3080-20摇臂钻床
Z3080-25A/Z3080-20摇臂钻床
主要技术参数 | Z3080-25A/Z3080-20A |
钻孔直径mm | 80 |
主轴端面至工作台距离mm | 550-1600 |
主轴中心至立柱母线距离mm | 450-2000 |
主轴行程mm | 400 |
主轴锥孔(莫氏) | 6 |
主轴转速范围r.p.m | 20-1600 |
主轴转速级数 | 16 |
主轴进给量范围r.p.m | 0.04-3.2 |
主轴进给量级数 | 16 |
摇臂回转角度 | 360 |
主电机功率kw | 7.5 |
升降电机功率kw | 1.5 |
机床重量kg | 7500 |
外形尺寸mm | 2980x1250x3300 |
