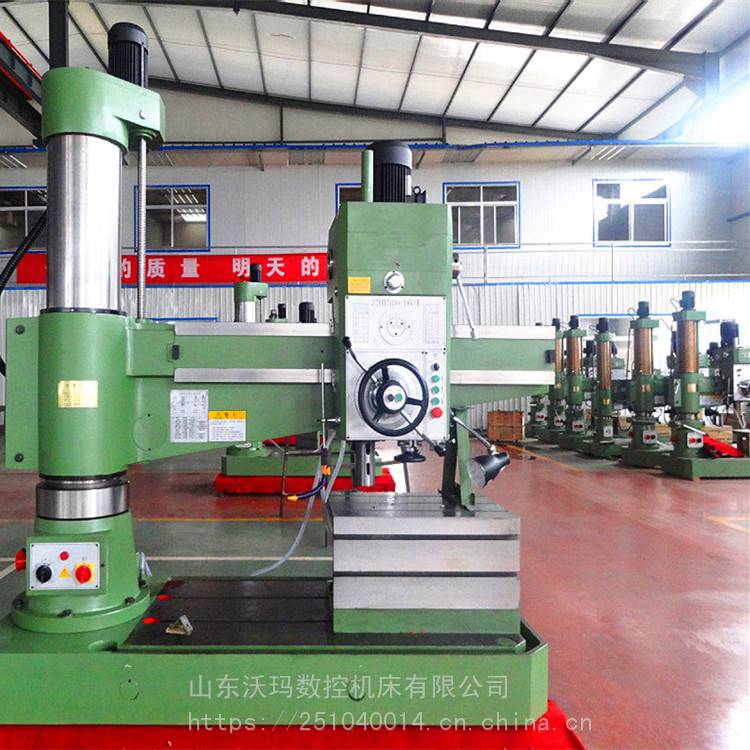

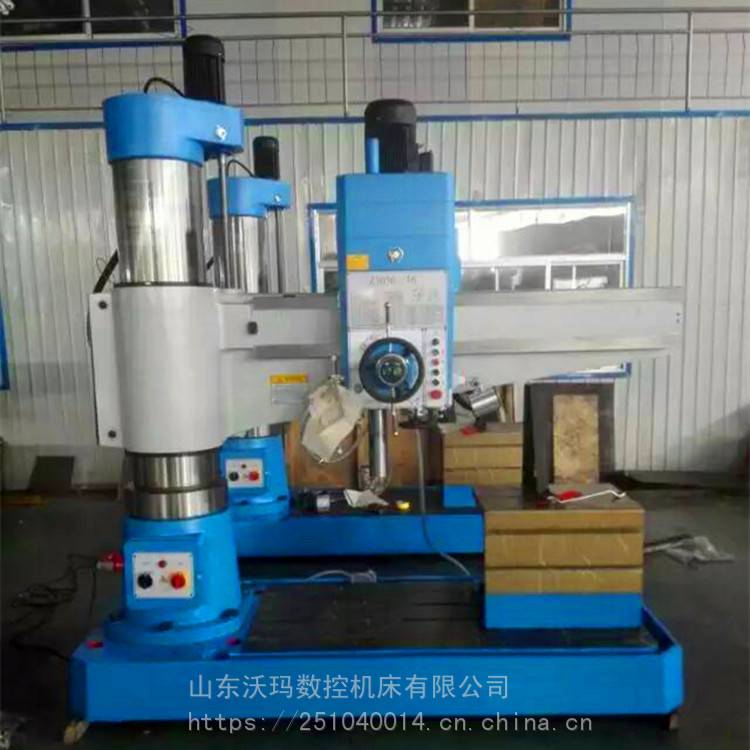

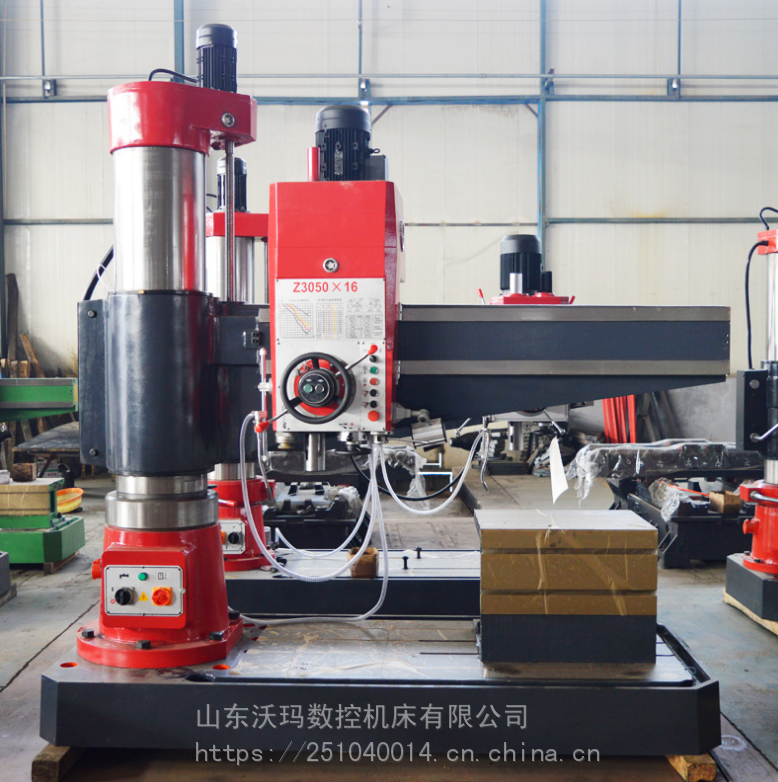

型号：Z3050-16液压摇臂钻
| 本机床具有如下特点： 1、采用液压预选变速机构，可节省辅助时间。 2、主轴正反转，停车（制动），变速、空档等动作，用一个手柄控制，操纵轻便。 3、主轴箱、摇臂、内外柱采用液压驱动的菱形块夹紧机构，夹紧可靠。 4、摇臂导轨，外柱圆表面，主轴、主轴套筒及内外柱回转滚道等处均进行了淬火处理，可长期保持机床精度的稳定性，延长了使用寿命。 5、有完善的安全保护装置和外柱防护。 6、在结构设计方面和在制造过程中，还采取了一系列有效措施，使得机床的精度持久性和整机的使用寿命均为大延长。
| ||
Z3050×16液压摇臂钻床技术参数 | ||
| 规格与参数 | 单位 | Z3050×16 |
| 钻孔直径 | 50 | |
| 主轴中心至立柱母线距离 | mm | 500-1600 |
| 主轴端面至工作台面距离 | mm | 250-1150 |
| 主轴圆锥孔 | (莫氏)No. 5# | |
| 主轴行程 | mm | 315 |
| 主轴转速范围 | r/min | 29-1400 |
| 主轴转速级数 | 16 | |
| 主轴进给范围 | mm/r | 0.04-3.2 |
| 主轴进给量级数 | 16 | |
| 工作台尺寸 | mm | 630×500 |
| 横臂长度 | mm | 1600 |
| 主电机功率 | Kw | 4 |
| 机床重量 | Kg | 3500 |
| 机床外形尺寸 | mm | 2500×1060×2655 |
