※立铣及卧铣均为齿轮传动,扭矩传递好,
※加工效l高装有机械进给器,可实现工作台自动进给,减少了劳动强度,提高了加工精度和表面光洁度.
※床身导轨淬火处理,有良好的耐m能力.
※铣头安装于滑臂前端,可前后移动,不仅能在垂直平面内左右回转45度，又可在床身上回转360度，具有良好的加工万向性。

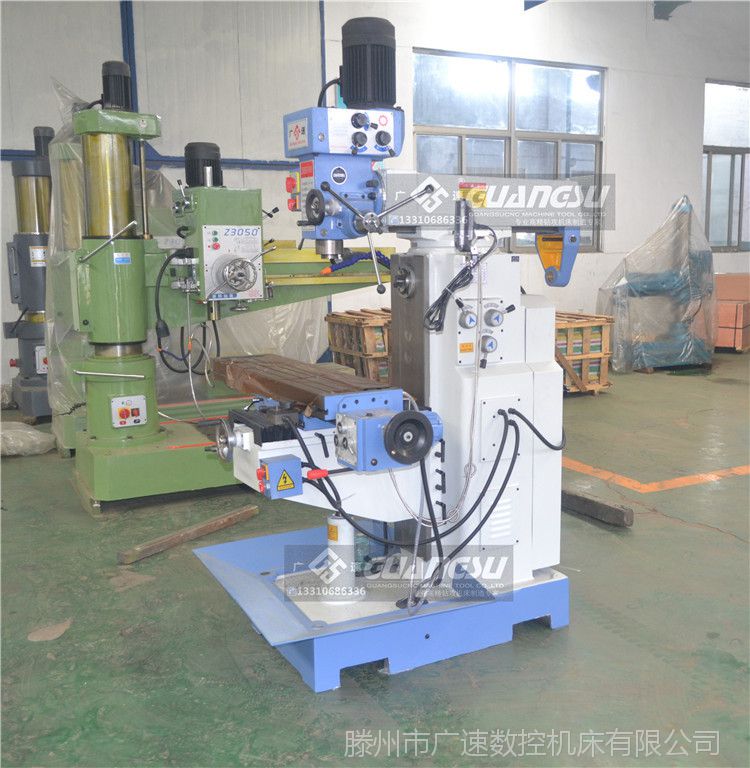

ZX6350C多功能摇臂铣床参数
主要技术参数 | ZX6350C |
钻孔直径mm | 50 |
端铣宽度mm | 100 |
立铣直径mm | 25 |
攻丝直径mm | M16 |
主轴端面至工作台距离mm | 80-460 |
主轴转速范围r.p.m | (立)115-1750 (卧)40-1300 |
主轴行程mm | 120 |
工作台尺寸mm | 1200-280 |
工作台行程mm | 700/260 |
外形尺寸mm | 1352-1600-2130 |
电机功率kw | 2.2 1.5/2.2 |
机床重量kg | 1200/1350 |
序 号 | 名 称 | 规 格 | 数 量 |
1 | 钻卡头 | Φ16 | 1 |
2 | 铣卡头 | M.T.4（4、5、6、8、10、12、14、16） | 1套 |
3 | 变径套 | M.T.4/3 M.T.3/2 | 1 |
4 | 平口钳 | 160 | 1 |
5 | 呆口扳手 | S22-24 | 1 |
6 | 内六角扳手 | 5 | 1 |
7 | 拉杆 |
| 1 |
8 | 楔铁 |
| 1 |
9 | 镗刀杆 |
| 1 |
10 | 手柄杆、套 | ∮8 | 1 |
11 | 主轴接杆 |
| 1 |
12 | 卧铣刀杆 | Φ22×600 | 1套 |
13 | 使用说明书 |
| 1 |
14 | 合格证 |
| 1 |
钻铣床用途
适用于各种中小型零件加工，特别是有色金属材料；塑料；尼龙的切削，具有结构简单，操作灵活等优点，广f用于单件或是成批的机械制造；仪表工业；建筑装饰和修配部门。 钻铣床是一种中小型通用金属切削机床，即能卧铣，又能立铣。它适用于钻、扩、铰、镗、孔加工；如用圆片铣床、角度铣刀、形成铣刀及端面铣刀，能铣削平面、斜面、垂直面和沟槽等。装上附件立铣头后，可作为多方向的铣削工作。在装上附件分度头后，可作摸数m=3毫米以下的直齿、锥齿轮及螺旋齿等的铣削工作。由于本机床应用广f，故适合一般修理与工具车间；单件或小批生产车间使用为宜。本机床结构是由床身、底座、三角体、工作台和滑座、滑臂回转座、铣头、冷却及润滑、电器系统等九个主要部件组成床身装在底座上，床身下腹内装主电机。通过一对三角皮带轮传给I轴进入床身齿轮箱，经过六对齿轮传动给主轴，主轴前端为莫氏4号锥孔。即可装置端铣刀柄，亦可装置刀杆，***杆另一头支承在挂架的轴承孔内，刀杆支架则装在滑臂的燕尾导轨上

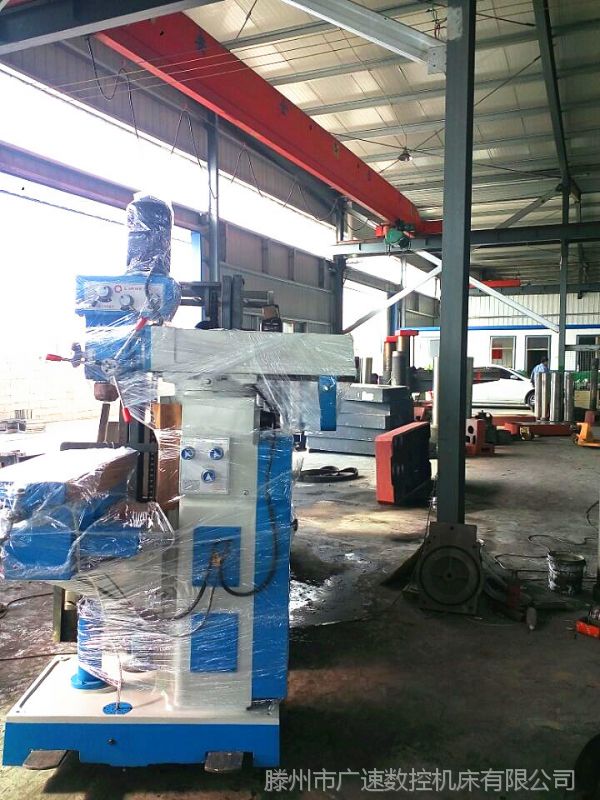

由于机床为超大，超重物品，快递和物流公司一般不接，所以要用配货站配车，配车一
般是专线车辆，长期两地往返，对两地都比较了解，能送货到门，方便装车和客户卸车，
一站直达保证货物安全，但是这种方法时效性不佳，路上快，但是配货慢，一辆大
车要配满货才会走，所以有一个等待的配货时间，根据城市的不同一般热门城市可天天
走货，冷门城市可能就要3-5天，综合考虑，安全，方便，时效，配车是机床运输的选择，所以客户可以放心购买。
