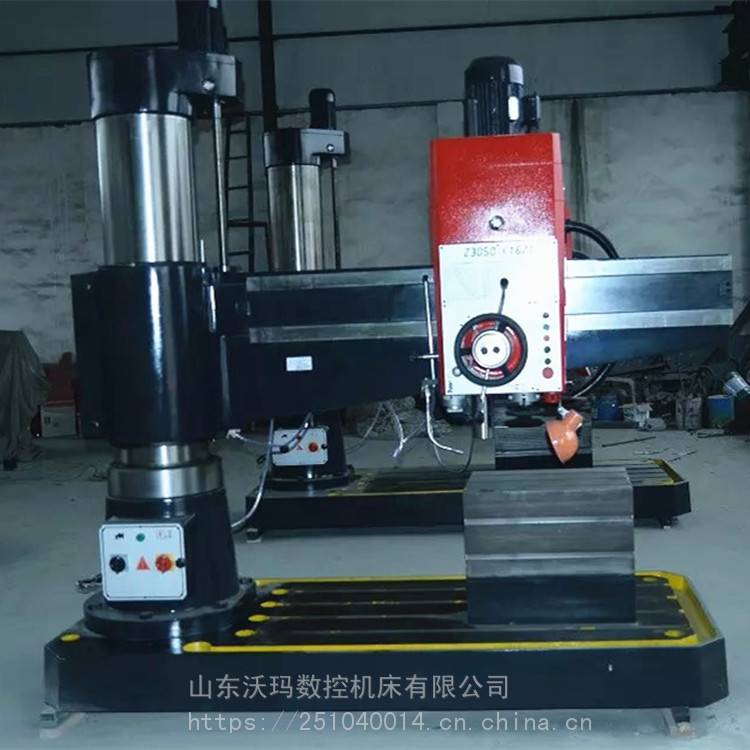

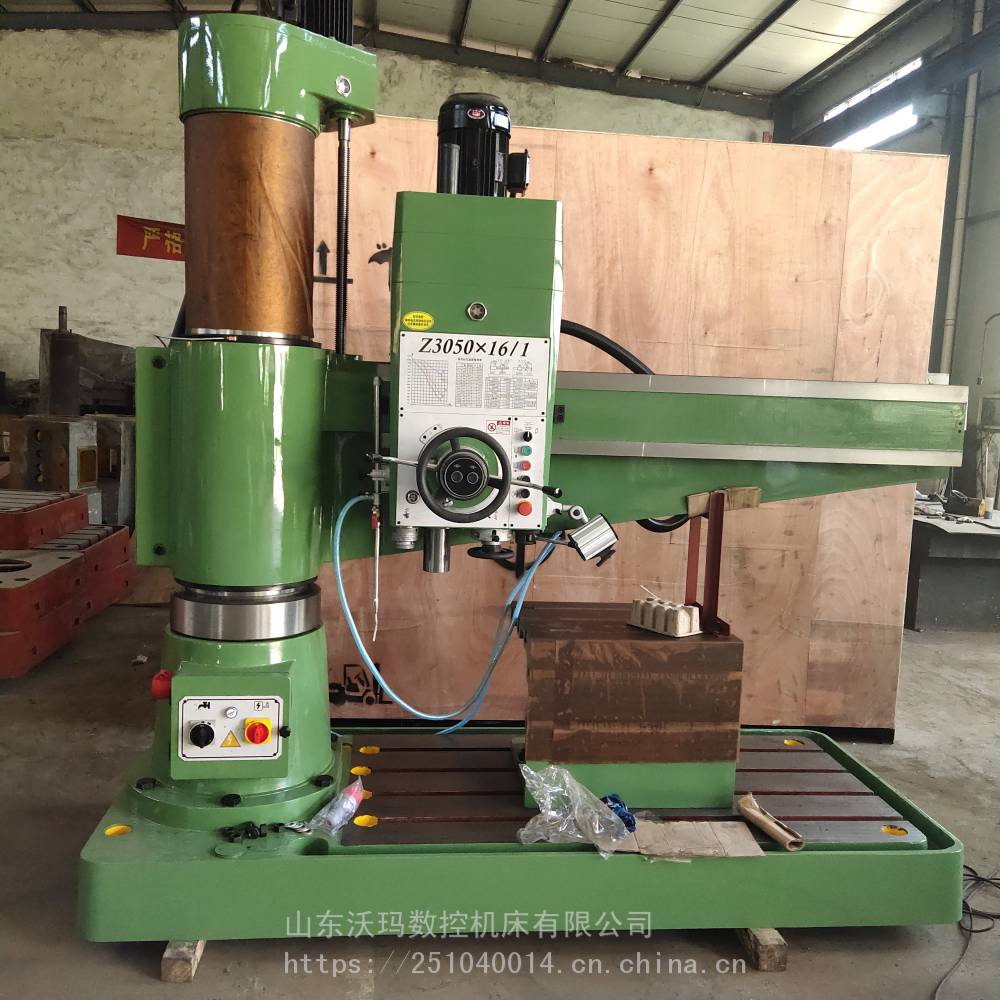

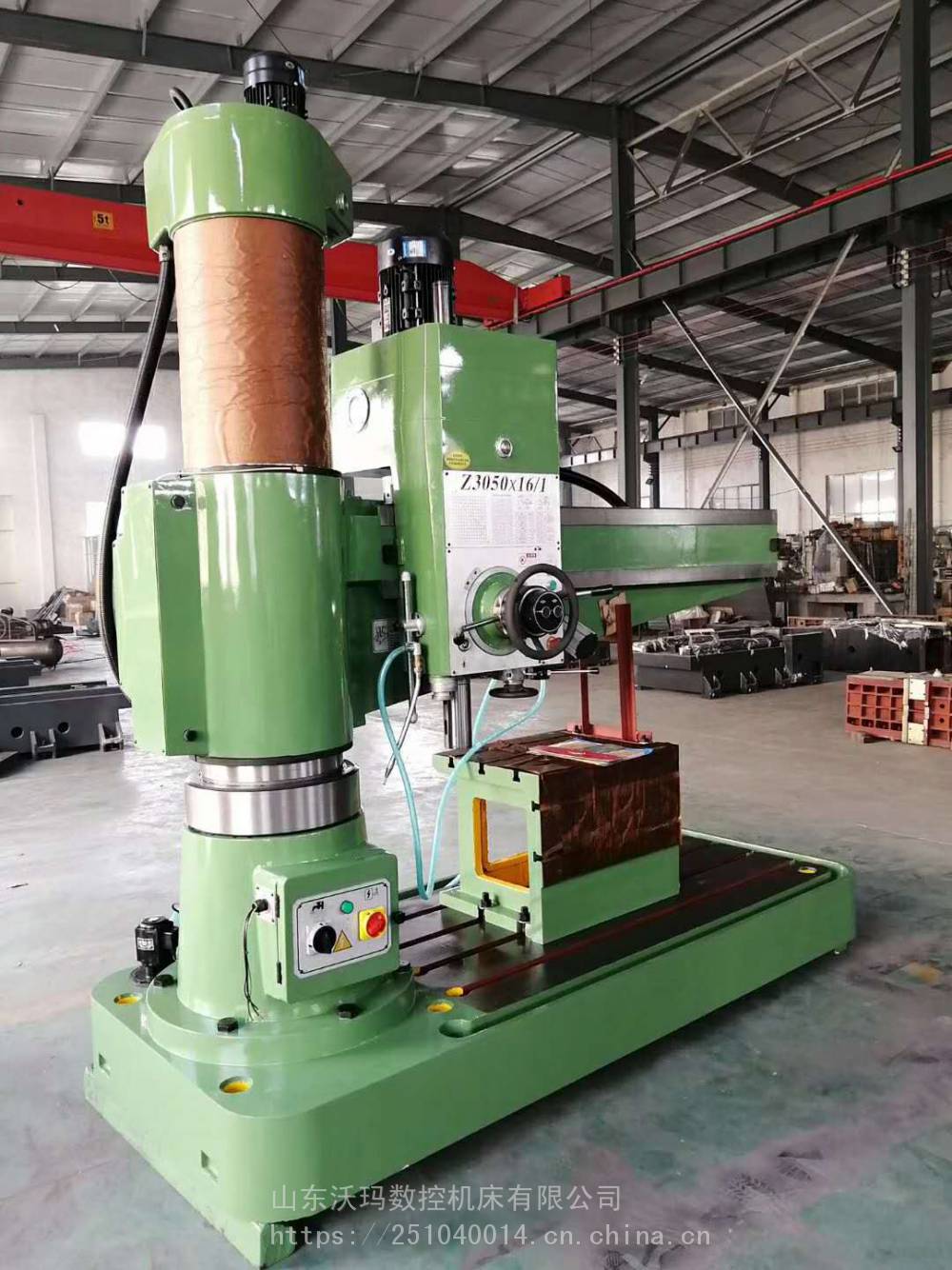

主要规格与参数 | 单位 | Z3050x16 |
钻孔直径 | mm | 50 |
工作台尺寸 | mm | 630x500x500 |
主轴中心线至立柱母线距离 | mm | 1600 |
主轴中心线至立柱母线距离 ***小 | mm | 350 |
主轴箱水平移动距离 | mm | 1250 |
主轴端面至底座工作面距离 | mm | 1215 |
主轴端面至底座工作面距离 ***小 | mm | 315 |
摇臂升降距离 | mm | 600 |
摇臂升降速度 | m/min | 1.2 |
摇臂回转角度 | degree | 360° |
主轴圆锥孔(莫氏) | morse | 5 |
主轴转速范围 | r/min | 25～2000 |
主轴转速级数 | steps | 16 |
主轴进给量范围 | mm/r | 0.04～3.2 |
主轴进给量级数 | steps | 16 |
主轴行程 | mm | 315 |
刻度盘每转钻孔深度 | mm | 122.5 |
主轴允许扭转力矩 | N·m | 500 |
外柱直径 | mm | 350 |
主轴允许进给抗力 | kN | 18 |
主电机功率 | kw | 4 |
摇臂升降电机功率 | kw | 1.5 |
主轴箱、立柱、摇臂液压夹紧电机功率 | kw | 0.75 |
机床冷却泵电机功率 | kw | 0.09 |
机床重量（约） | kg | 3500 |
外形尺寸 | mm | 2490x1035x2645 |
