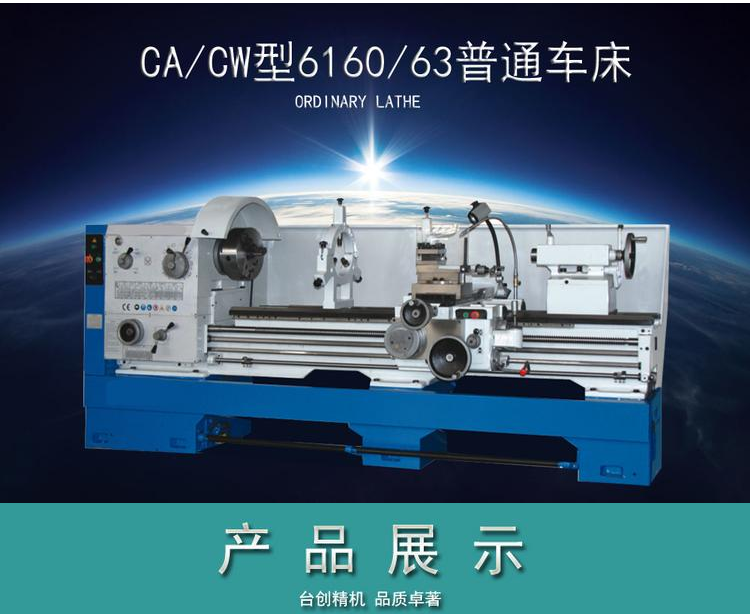

本系列机床床适用于车削内外圆柱面、圆锥面及其他旋转零件，可加工各种常用的公制、 英制、模数和径节螺纹，并能拉削油沟和键槽。本系列车床还有以下特点: 床身采用大宽度侧壁双筋板、内筋板采用箱形和斜筋组合结构，整体刚度比单壁门形筋 结构提高三分之一。 2.操纵集中，溜板设有快移机构，用单手柄形象化操纵；主轴正反转转换及刹车采用 液压控制。车床结构刚度与传动刚度均较高，精度稳定，并能进行强力切削。 3.运动轻便灵活，寿命长；润滑系统为箱外循环，提高了加工精度。 4.主轴孔为105mm、尾座装有刻度盘和刻线，使用直观；机床外形整体美观，易于 擦拭和维护。 |

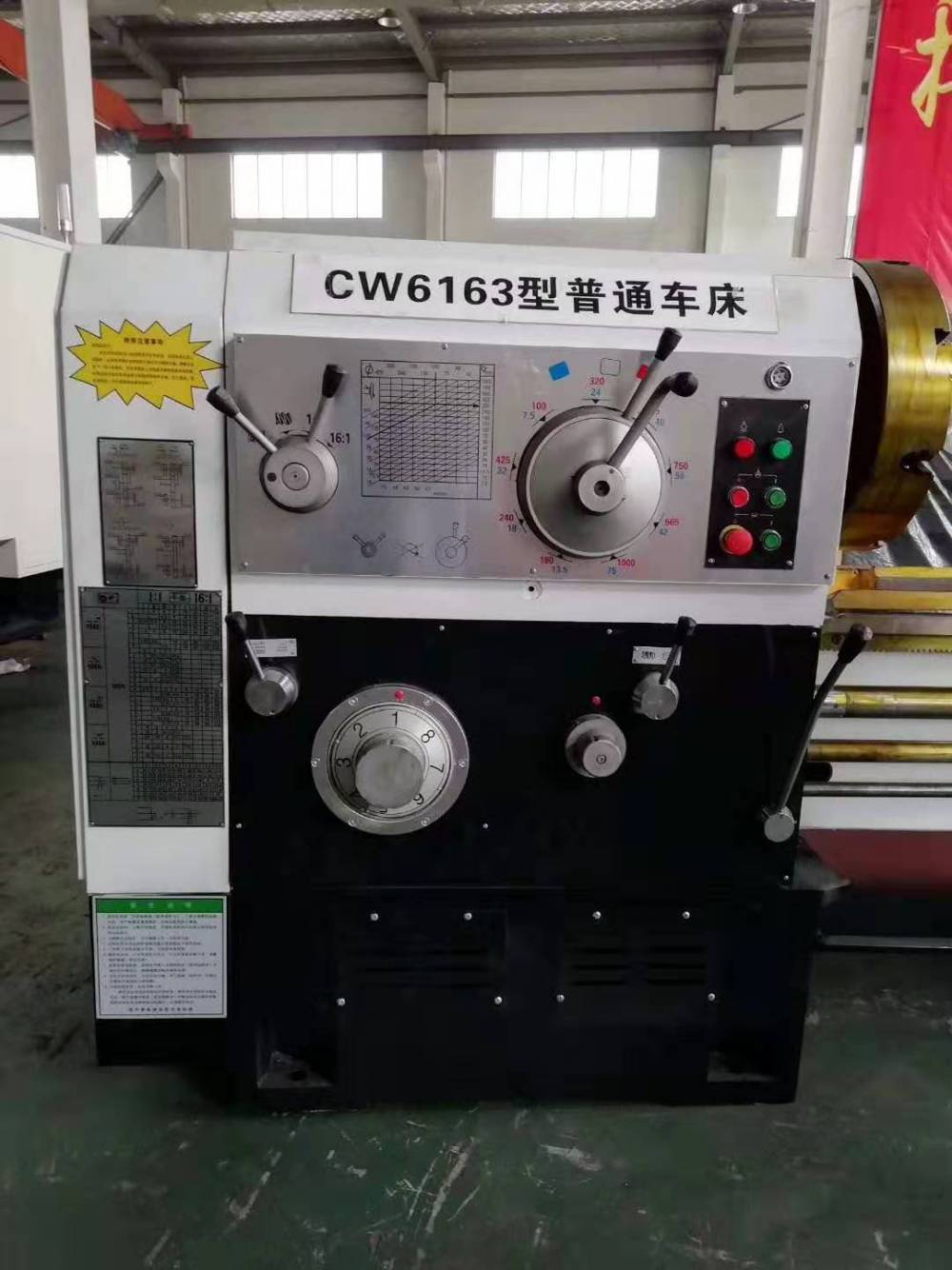

型号 | CW6163B | CW6263B | CW6180B | CW6280B | CW61100 | CW62100 | |
床身Z大回转直径 | mm | Φ630 | Φ800 | Φ100 | |||
床鞍上Z大回转直径 | mm | Φ350 | Φ520 | Φ700 | |||
床鞍内Z大回转直径 | mm | — | Φ800 | — | Φ1050 | — | Φ1300 |
Z大工件长度 | mm | 1500/2000/3000/4000/5000/6000 | |||||
主轴孔内径 | mm | Φ105 | |||||
主轴锥孔直径和锥度 | mm | Φ1201:20 | |||||
主轴顶J套内莫氏锥度 | M.T | NO.5 | |||||
18级-主轴转速 | r/min | 12-1120 | |||||
纵向进给量 | mm | 0.1-24.3 | |||||
横向进给量 | mm | 0.05-12.5 | |||||
50种-公制螺纹 | mm | 1-240 | |||||
26种-时制螺纹 | t.p.i | 14-1 | |||||
53种-模数螺纹 | mm | 0.5-120 | |||||
24种-径节螺纹 | d.p | 28-1 | |||||
横滑板Z大横向行程 | mm | 420 | |||||
上滑板Z大行程 | mm | 200 | |||||
纵向快速移动速度 | m/min | 4 | |||||
横向快速移动速度 | m/min | 1.933 | |||||
套筒孔莫氏锥度 | M.T | NO.6 | |||||
套孔莫氏锥度 | M.T | NO.5 | |||||
尾座套筒Z大行程 | mm | 250 | |||||
主电机功率 | kw | 11 | |||||
快速移动电机功率 | kw | 0.55 | |||||
装箱尺寸 | mm | (4050;4520;5420;6420;7420;8420)×1730×1970 | |||||
净重约 | kg | 4300;4600;5300;6000;7000;7700 | |||||
毛重约 | kg | 5400;5900;6600;7400;8900;9900 | |||||
***服务及承诺:
(1)我们将按照客户的需求提供相关的技术培训和技术资料。
(2)机床验收合格之日起，乙方对产品实行三包服务，期为三年，在期内对产品实行免费维修。
(3)在保修期内，经查证若为用户原因：装卸运输过程、存放时间过长造成机械外观或内部损坏；操作使用不当、自行拆卸改装所造成之人为损坏，不在以上免费保修之内，用户必须***所有维修、整修费用。
说明：设备由于自然灾害造成的损坏不在我公司的保修范围内。比如：雷击、水灾、火灾、***等情况等等。
(4)所有有关产品质量使用问题，我们保证在30分钟内进行电话指导，若您不能排除故障，我们承诺48小时内派工程师到达现场，为您排除障碍。。
(5)超过保修期后，我公司继续为用户提供维修服务，并依据我公司收费标准收取零件成本及服务费用。
(6)实行产品跟踪制度服务，建立客户档案，按时回访，实时了解客户使用情况。
(6)超期内的产品，我司承诺终身定期***检测和维护。
本公司有的应急***服务团队，为您提供全周到的服务，以过硬的技术，热枕的态度赢得您的信任和赞扬。
