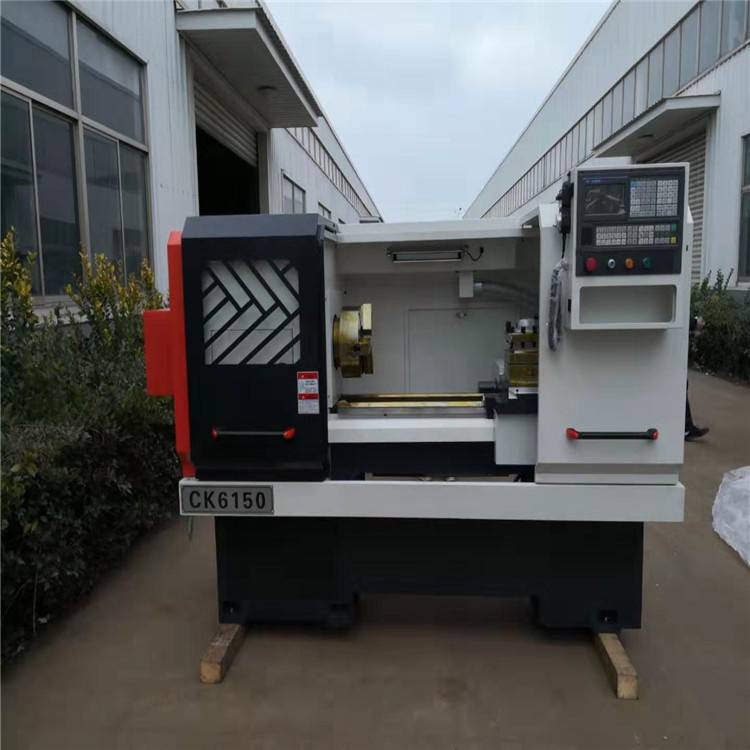

沃玛钻孔CK6150数控车床 五金加工数控车床参数CK6150系列车床
1、CK6150数控机床精度高，主轴采用哈尔滨轴承BEARING高度双滚珠轴承支承，噪音低，精度高，稳定性好。 2、可车削各种回转表面，如圆柱面、圆锥面、特形面等，并能进行切槽、车螺纹、镗、铰加工，适用性强。 3、床身导轨经超音频淬火后精磨，硬度高，刚性好。 4、滚珠丝杆采用整体内循环丝杆，配对角接触球轴承支承并预紧。导轨、丝杆等采用集中自动润滑，具有运动灵活、减少热变形、精度稳定的特点。
5、电动四工位刀架采用齿盘***，重复***精度高。 6、尾架具有快速凸轮夹紧装置。尾座套筒内有防止钻头旋转的装置，避免了因误操作引起的钻头旋转而损伤尾座套筒内孔锥度，保护了尾座部件。 7、数控系统采用GSK928TE，凯恩帝KNDITB-II，仁和100T，华中世纪星18A等国内产品，可选用混合式步进电机驱动或交流伺服电机驱动，也可根据用户要求选配其它系统，如：GT-88TA，KND1000T，GSK980TD等。 8、易于操作，特别适用于复杂零件或对精度较高的大批量零件的加工.也是数控教学的
技术参数 | Specificati*** | Unit | CK6150 |
床身上回转直径 | Max.Swing over bed | mm | 500mm |
拖板上回转直径 | Max.Swing over cross slide | mm | 280mm |
工件长度 | Maximum length of workpiece | mm | 750/1000/1500/2000mm |
主轴通孔 | Spindle hole | mm | 52/82mm |
主轴端部 | Spindle nose | ISO-C6 | |
主轴锥度 | Spindle tap | MT6 | |
主轴转速 | Spindle speeds(Number) | rpm | 低100-500 高500-1800 /选配90-1800rpm (无级变速) |
Z轴行程 | Z-axis stroke | mm | 750mm、1000mm、1500mm、2000mm |
X轴行程 | X-axis stroke | mm | 230mm |
快移速度 | rapid moving speed(m/min) | m/min | 3/6 |
X/Z输入 | X/Z min input(mm) | mm | 0.001mm |
尾座套筒直径 | Dia.Of tailstock sleeve | mm | 4 |
尾座套筒锥度 | Taper of tailstock sleeve | 25*25mm2 | |
尾座套筒行程 | Tr***el of tailstock sleeve | Mm | 2s |
刀具数量 | Tool number | 75mm | |
刀杆截面 | Tool body size | mm | MT5 |
换刀时间 | Knife tool change time | 140mm | |
重复***精度 | Repeat positioning accuracy | mm | 0.01mm |
主电机功率 | Main motor power | kW | 5.5/7.5KW |
尺寸750mm | Overall di***ensi*** for 750mm | Mm | 2200×1500×1600 |
尺寸1000mm | Overall di***ensi*** for 1000mm | Mm | 2450×1500×1600 |
尺寸1500mm | Overall di***ensi*** for 1500mm | Mm | 2950×1500×1600 |
尺寸2000mm | Overall di***ensi*** for 2000mm | Mm | 3450×1500×1600 |
重量750mm | Weight for 750mm | Kg | 1900 |
重量1000mm | Weight for 1000mm | Kg | 2000 |
重量1500mm | Weight for 1500mm | Kg | 2200 |
重量2000mm | Weight for 2000mm | Kg | 2400 |
