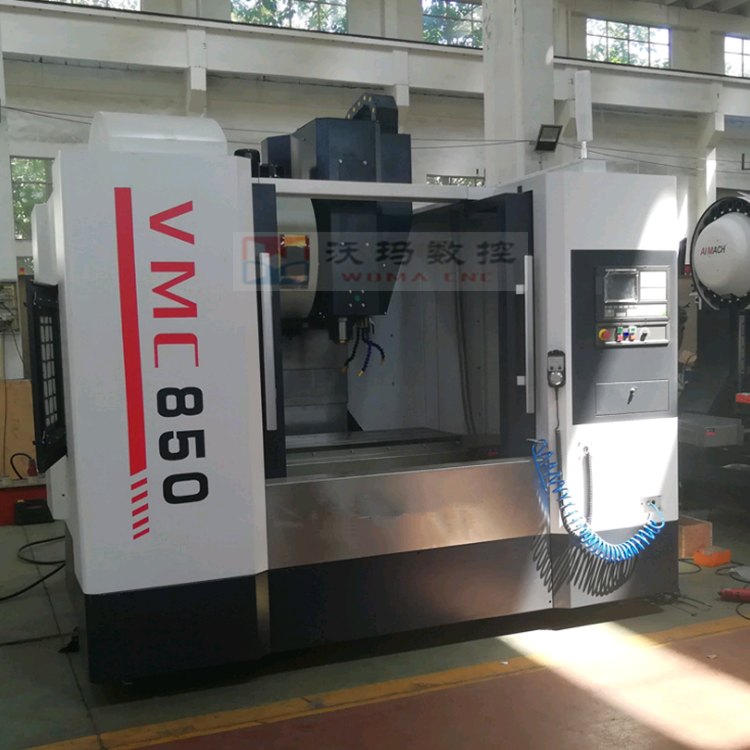

VMC850数控铣床为X、Y、Z三轴伺服直联控制半闭环立式数控铣床,三轴均为钢球滚动直线导轨,导轨负载大、跨距宽、精度高,结构及外形尺寸紧凑合理,主轴为变频/伺服电机通过同步带驱动。能够实现对各种盘类、板类、壳体、凸轮、模具等复杂零件一次装夹,可完成钻、铣、镗、扩、铰、刚性攻丝等多种工序加工,适合于多品种、中小批量产品的生产,能满足对复杂、零件的加工。可配第四旋转轴,以满足特殊零件的加工要求。
采用灰铁铸铁,经时效处理TURCITE-B耐磨片刮花,有效提高机床运动特性及切削所必备的接触刚性。经给三轴采用C3级滚珠丝杆,配丝杆轴承双支撑,做预拉处理,经镭射检测补偿,确保传动系统的刚性与精度比传统结构机床提升30%以上。
Specificati*** | Units | VMC650 |
工作台尺寸Table size | mm | 800x400 |
X轴行程X axis tr***el | mm | 650 |
Y轴行程Y axis tr***el | mm | 400 |
Z轴行程Z axis tr***el | mm | 500 |
工作台承重Max. worktable load | kg | 400 |
T型槽(数量-宽度-间隙) T slot(number-width-pitch) | 3-18x125 | |
主轴转速Max. spindle speed | rpm | 8000(Optional:10000 ) |
主轴锥度Spindle taper | mm | BT40 |
主电机功率Main motor power | kw | 5.5 |
X/Y/Z轴快移速度 X/Y/Z rapid tr***erse speed | m/min | 24/24/20 (Optional:48/48/36 ) |
切削进给速度Cutting feed speed | mm/min | 1-10000 |
导轨形式Guide rail type | Linear rail | |
主轴中心到立柱表面距离 Distance from spindle axis to column surface | mm | 469 |
主轴端部到工作台表面距离 Distance between spindle nose and worktable surface | mm | 100-600 |
***精度Positioning accuracy | mm | ±0.0075 |
重复***精度Repeat positioning accuracy | mm | ±0.005 |
刀库Tool magazine | 16 Armless/(Optional: Arm 24 ) | |
刀具直径Max. tool diameter | mm | φ90 |
刀具重量ol weight | kg | 8 |
机床重量Machine weight | kg | 4000 |
外形尺寸Overall dimension | mm | 2400x2000x2550 |
