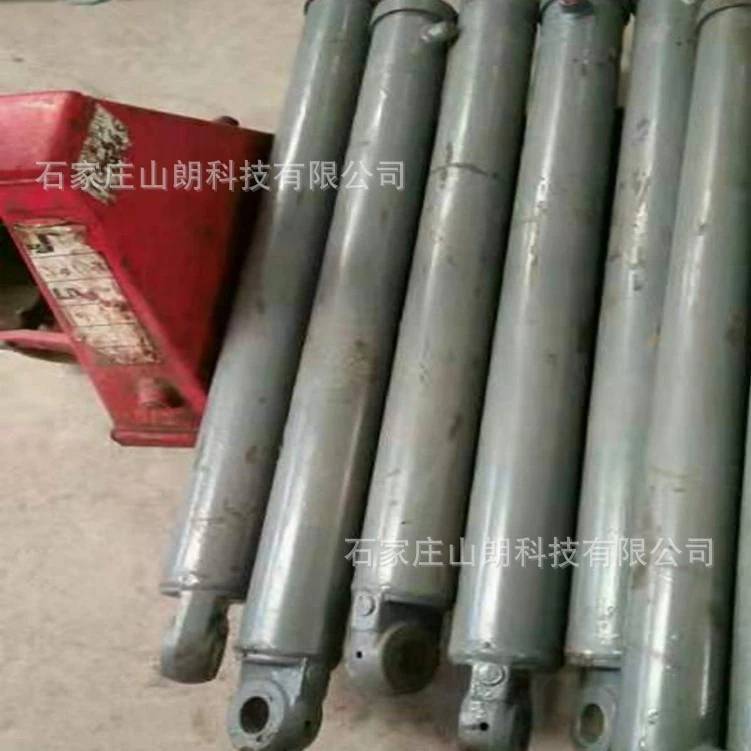

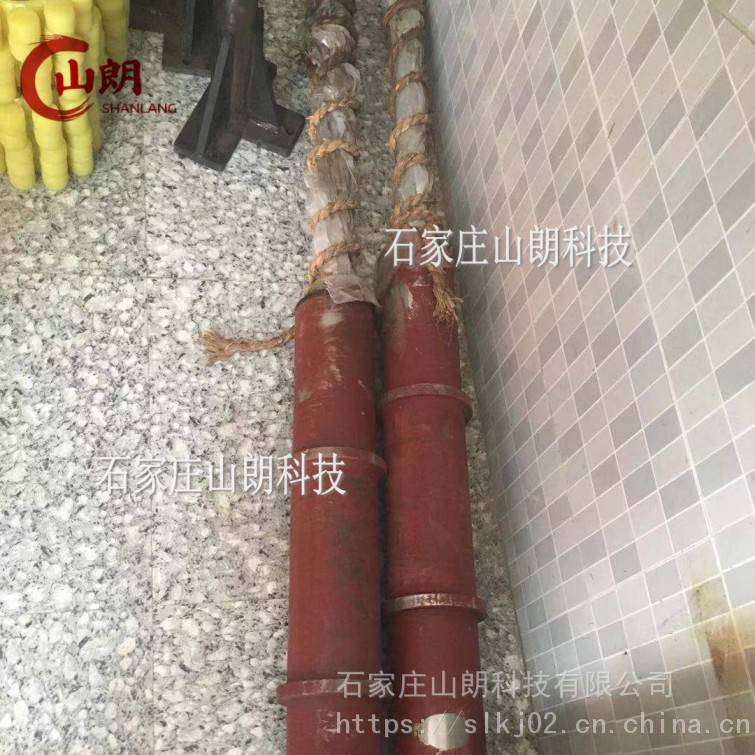

矿山用ZDY3200S钻机支撑油缸-双耳式400型活塞式液压缸

      HSG※01-E级系列双作用单杆活塞液压缸，是液压系统中作往复直线运动的执行机构。具有结构简单，

工作可靠，装拆方便，易于维修，且连接方式多样、缓冲部位任选等特点。适用于工程机械，矿山机械，

起重运输机械，冶金机械及其它机械行业。

缸头缸筒连接方式表编号连接方式备　注1缸头耳环带衬套2缸头耳环带关节轴承3铰轴用于缸径D≥Φ80

（指卡键连接）4端部法兰5中部法兰

活塞杆端连接方式表编号连接方式备　注1杆端外螺纹2杆端内螺纹用于缸径D≥Φ633杆端外螺纹杆头耳环带衬套4杆

端内螺纹杆头耳环带衬套用于缸径D≥Φ635杆端外螺纹杆头耳环带关节轴承6杆端内螺纹杆头耳环带关节轴承用于

缸径D≥Φ637整体式活塞杆耳环带衬套仅用于Φ40、Φ50两种缸径8整体式活塞杆耳环带关节轴承

选型说明
   1、 用户根据需要，对照“型号说明”，按连接方式及缓冲部位，查表1至4，然后写出连接方式及缓冲部位编号，

确定需要的结构型式。按结构型式、缸径、速比等，确定外形安装连接尺寸。
     2、 订货时注出型号及选用行程、安装距。

产品代号—主参数—连接方式及缓冲部位编号~行程×安装距
    注：用户所需安装距若与图1至4尺寸表中所规定的安装距尺寸范围选用。
    示例：某用户需要的液压缸，缸盖结构型式为卡键式，缸筒为中部法兰连接，不带缓冲，活塞杆为杆端内螺纹，

缸径为Φ80mm，杆径Φ40mm，行程S=1000mm，安装距L9=500mm，其订货型为：HSGK01－80/40E－5210 ~1000×500
