HMC630卧式加工中心适用于中等批量生产沃玛数控360度旋转

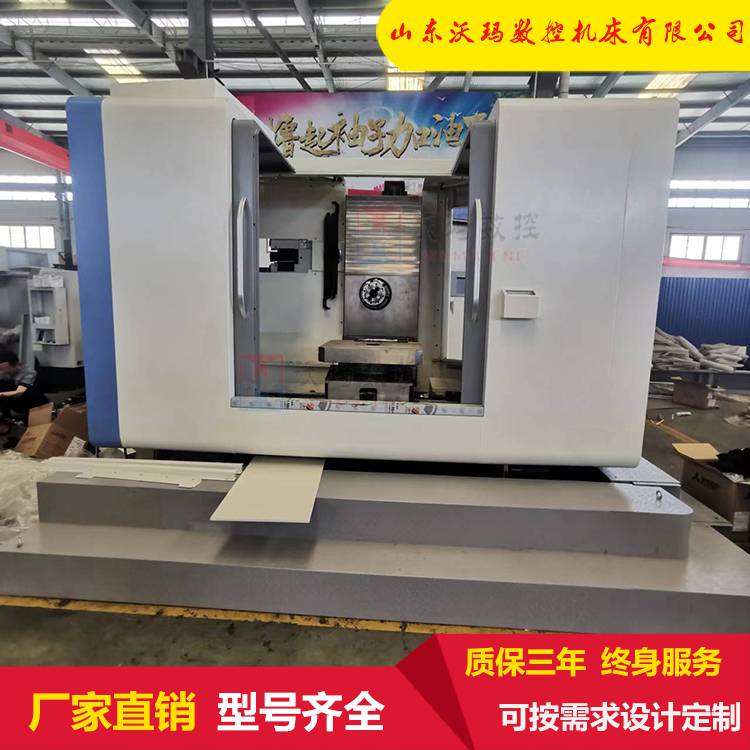

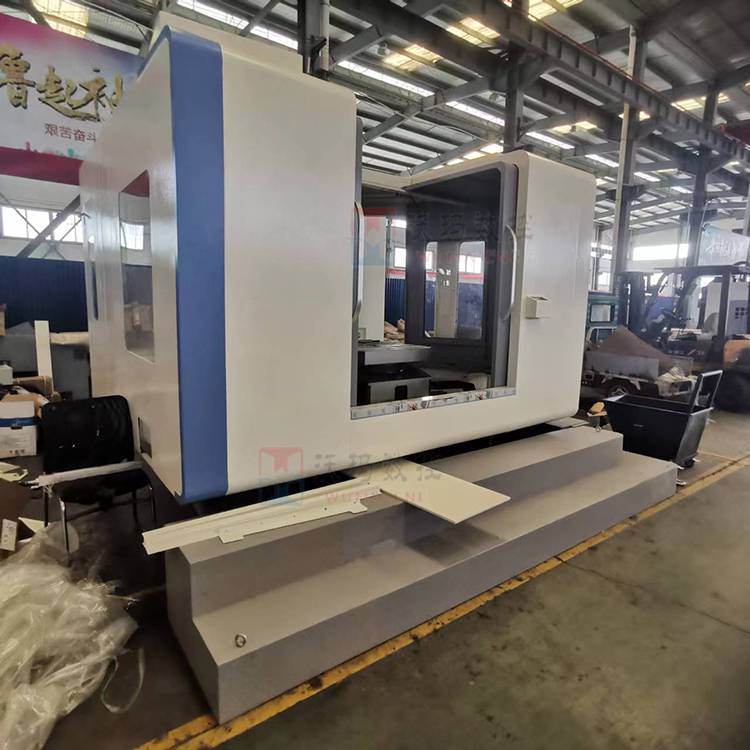

HMC 630卧式加工中心

一、产品简介与用途:

卧式加工中心是一种高性、***、高速度的数控机床，具有直线插补、圆弧插补、快速***、坐标系设定、

刀具偏置、循环启动、固定循环、自诊断、程序存储等数控机床应具有的功能。在一次装夹后，可连续完成

对零件的铣削、钻孔、镗孔、扩孔、铰孔及攻丝等多种加工工序，适用于中等批量生产的各种平面、孔、复

杂形状表面的加工，节省工装，缩短生产周期，提高加工精度。机床刚度高、加工精度好，适用于加工各种

平面、孔或平面复杂形状的零件，在加工过程中可以自动交换刀具，适用于中、小批量、多品种的箱体零件

及曲型零件的加工。广用于机械、电子部门的各行各业，是现代化工业、汽车、拖拉机、模具、轻工机械等

行业技术改造、设备更新换代的理想设备

二、主要结构特点:

1、底座、床身、中滑座、工作台、主轴箱等主要基础件采用高刚性的铸铁结构，在内腔分布有网状结构的

加筋，保证了基础件的高刚性和抗弯减震性能；基础件采用树脂砂造型并经过时效处理，确保机床长期使用

精度的稳定性、可靠性。

2、X、Y、Z轴采用台湾上银直线导轨，采用二导轨跨距支撑方式， 运行平稳，承载能力更强；使工作台在

运动极中心始终都是在跨距之内，提高了机床运动过程的平稳性，使产品的加工精度和表面质量得于提高。

3、X、Y、Z三个方向进给采用大螺距高精高强度的滚珠丝杠，进给速度高；伺服电机利用弹性联轴器与丝杠

直联，进给伺服电机直接将动力传递给高精滚珠丝杠，保证机床的***精度。

4、X、Y、Z三个方向导轨采用密封防护，保证导轨的清洁，确保机床的传动及运动精度。

5、丝杠支承采用预拉伸结构，大大降低了机床长时间运转中热变形对精度的影响。

6、Z向升降配置氮气平衡系统，提高机床质量，以达到高速度、高精加工和减低伺服马达负载，增长机床寿命；

7、主轴采用台湾品牌高速、高精、高刚性主轴单元，轴向和径向承载能力强，转速高达6000rpm。主轴具有

气幕保护装置，避免了切削液和粉尘等渗入，确保主轴精度并延长使用寿命；

8、采用台湾产高质量24把高速自动换刀刀库，换刀准确，时间短，效高，经运转测试，符合可靠性要求。

9、机床采用***的集中自动润滑装置，定时、定量的自动间歇式润滑，工作稳定。

10、机床配套进口 CNC控制系统，功能齐、操作简便，精度稳定、可靠。

11、电气系统采用变压器与控制系统分离设计结构，降低热量的产生，减少电气箱温度变化，提高电气件的

使用寿命及系统控制的可靠性。

12、机床操作系统采用***工程学原理设计，操作箱***设置，接近操作者，配装手持式电子手轮操作盒，
