IT8700系列多路输入可编程直流电子负载IT8732模组

IT8700系列多路输入可编程直流电子负载IT8732模组

IT8700系列采用可抽换式模块化设计，单机框可达8个通道，扩展机框可达16通道。用户可根据通道数和功率需求在8款负载模组中自由选配，通过主机框控制面板控制或通过内置LAN/RS232/USB/GPIB等接口，由上位机软件进行控制。具有斜率可调、list带载波形编辑的功能、自动测试等功能，可应用于多路或单路输出的AC/DC、DC/DC电源转换器、充电器等电源类电子元器件性能的测试，也可应用于ATE测试系统、太阳能电池、LED、通讯测试等领域。

产品特点

♦ 抽换式模组，可自由搭配所需的测试方案;

♦ 双信道模块可同时显示每一信道数据，无需切换

♦ 单个机框可达8个通道，扩展机框可达16通道

♦ 双通道负载模组具有动态功率分配功能，大幅节约设备成本

♦ 高达0.1mV/0.01mA的解析度和高精度

♦ 具有短路峰值电流和峰值电压的测量功能

♦ 电压、电流测量速度可达50kHz

♦ 可调整电流上升/下降斜率

♦ 在List模式下，可模擬各种带载波形

♦ 高达 25kHz 的动态模式

♦ 自动测试功能，可自动判定测试结果是否有超出设定规格

♦ 可同步执行多组电子负载模组拉载

♦ 主控单元及负载模块均采用高亮度 VFD 显示

♦ OVP/OCP/OPP/OTP/防反接保护功能

♦ 内置Ether Net/GPIB/USB/RS232通信接口，支持SCPI协议

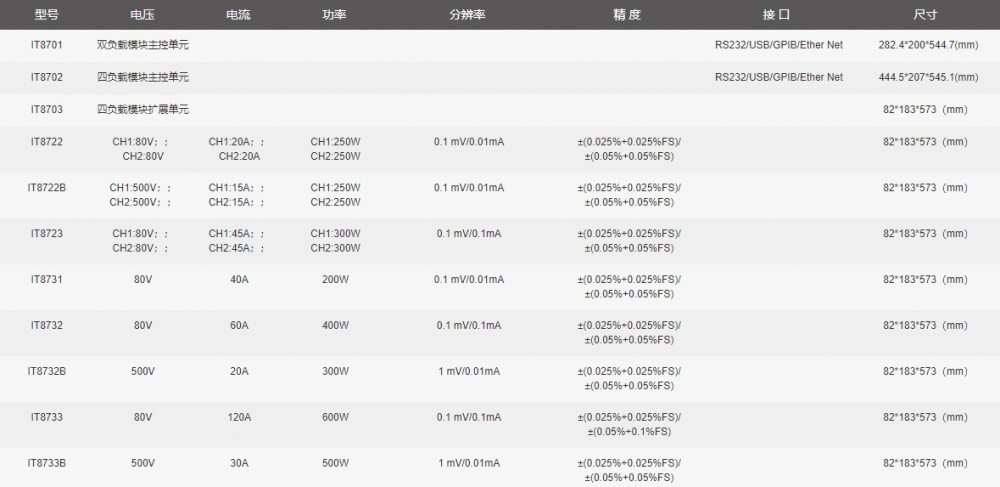

产品型号

产品功能

可自由配置的模组化系统结构

IT8700采用可抽换模组式设计，用户可根据需要自由选配模组。而且每个负载模组和主控模组单元之中都具有高性能微处理芯片。它们之间采用平行架构，因此具有高测试速度。负载模组之间由系统同步控制，也可以同步测试具有多路输出的电源。

动态功率分配模式

电源测试通常会存在一部分电源功率需求较大，而另一组只需很小的功率，IT8722/IT8722B允许用户在300W的总功率中，自由分配两通道的功率，只要任意通道功率不低于50W且不大于250W。一个模组可满足不同需求。

自动化测试

此功能可应用在自动化生产测试时，可以通过面板或上位机软件设定每步的测量模式和拉载值，以及测试参数的上下限，并显示自动判定测试结果是否有超出设定规格。

搭配ITECH测试系统

IT8700可与ITECH电源、电池内阻测试仪及温度采集仪等组建ITS5300电池测试系统，实现高达上百路通道同时运行，实时记录电压、电流等波形，测试数据可导出至EXCEL。

IT8700也可搭配ITECH交直流电源、继电器卡、I/O卡、DSO卡等组建ITS9500电源测试系统，实现多电源模块同时测试或多路输出AC/DC或DC/DC电源模块的测试。
