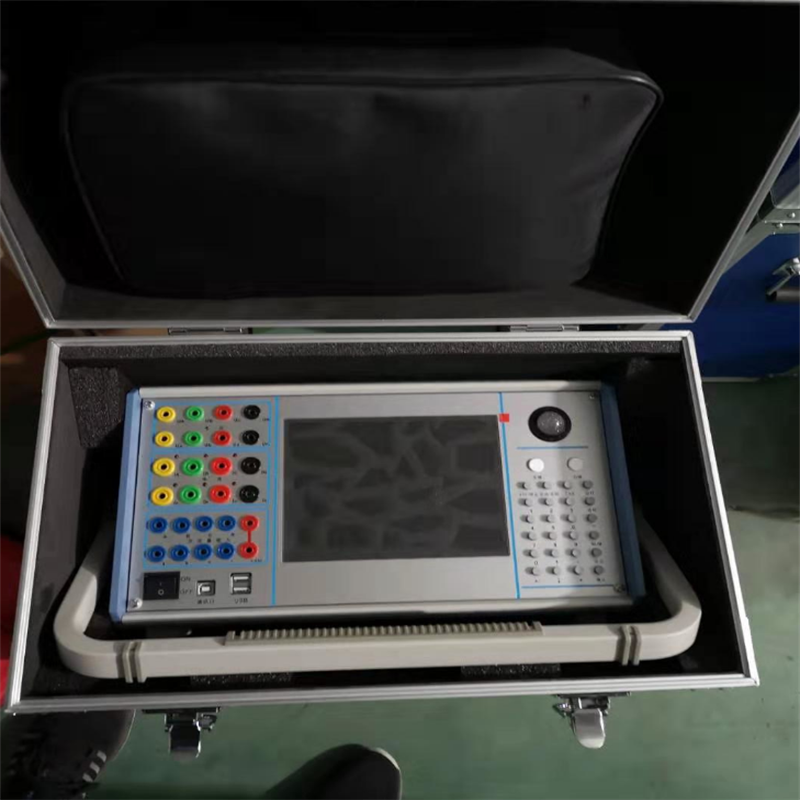

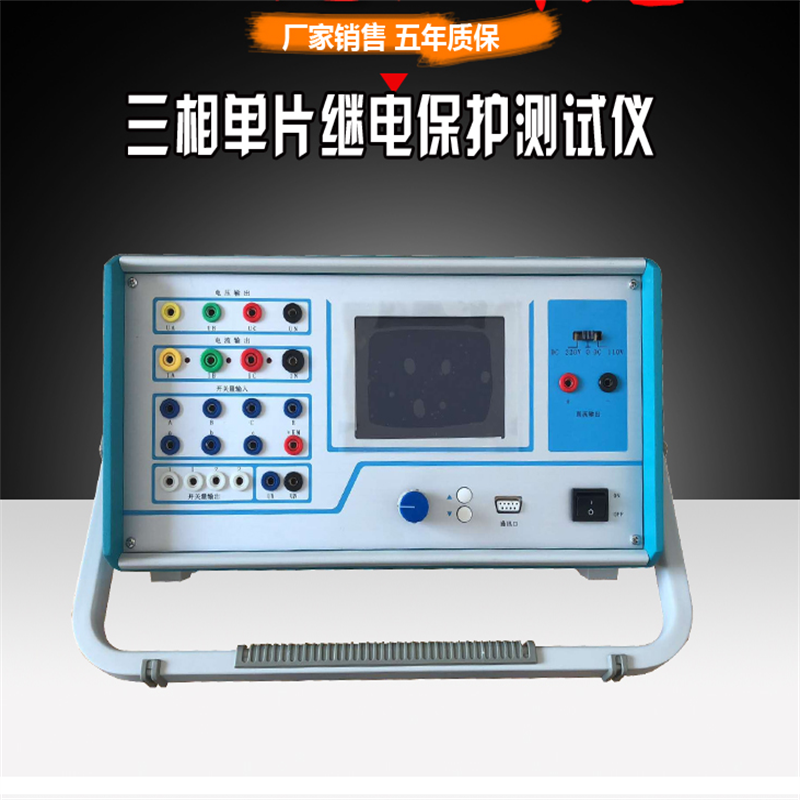

基本介绍
继电保护测试仪，英文名称：Relay protection tester。 该主机采用高速高性能数字信号处理器 运算速度快，传输频带宽，对基波可产生每周波360点的高密度拟合正弦波。这是目前同类输出方式中的水平。波形的保真度高，失真小，特别是在谐波输出时，即使对 6 次谐波、300Hz也可以达到每周波60点D/A的高密度。
是一个新型智能化测试仪器，以前的工具主要是用调压器和移相器组合而成，体积笨重，精度不高，已不能满足现代微机继电保护的校验工作。随着科学技术的不断发展，已广泛运用于线路保护，主变差动保护，励磁控制等各个领域，变电站综合自动化已成为主流。
产品应用
继电保护测试仪（继电保护测试装置、继保） 英文名称：RXRelay Tester.
继电保护微机型测试装置是保证电力系统安全可靠运行的一种重要测试工具。随着计算机技术、微电子技术、电力电子技术的飞速发展，应用***新技术成果不断推出新型高性能继电保护测试装置是技术进步的必然趋势。
工作原理
继电保护测试仪器分为主回路和辅回路两个回路，主回路采用大旋钮调节，辅回路采用小旋钮调节，主回路通过面板上“输出选择”按键开关控制其输出的各种量，并且每切换一种输出的同时，仪器上的数字电压/电流表可自动监视其输出值。辅回路通过输出开关控制直接调节输出，测量可外附万用表测量。
输入的AC220V电源经***通过输出控制继电器K1进入双碳刷调压器T1输入端，通过T1大旋钮调节的电量进入隔离变压器T2（兼职升流器），升流器分三个抽头输出，一个抽头为AC0-250V输出，额定电流为3A；该抽头输出电压经整流滤波后可输出0-350V直流电压；第二个抽为15V（10A），该抽头一路经传感器通过继电器控制输出0-10A交流电流，一路经电阻输出0-500mA交流电流，一路经继电器转换可输出0-10A或0-500mA直流电流；第三个抽头为10V（100A）大电流端，该抽头穿过传感器一次侧直接输出100A电流，该回路带负载能力较强，但输出稍有过载，不能长时间处于大电流状态下。热继电器校验仪
继电保护测试仪器辅回路
继电保护测试仪器辅回路与主回路一样，AC220V电源经***进入双碳刷调压器T1小旋钮调节的电压量，通过隔离变压器T4可直接调节输出0-20V或0-250V交流电压或0-350V直流电压，此回路额定电流为1A。按下辅回路“输出控制”开关，调节小旋钮即可输出。
测量回路
由大旋钮调节的主回路输出量交流“0-250V”、“0-500mA”、“0-10A”、“0-100A”，直流“0-350V”、“0-500mA”、“0-10A”通过设备内线路板上继电器转换，每切换一个档，便函可监视所对应的输出量。其中“0-500mA”档包括在“0-10A”档中。使用时，在“0-10A”两下即是“0-500mA”监视。
时间测量
设备内置6位数显秒表，电秒表可内部启动，也可外部启动。内部启动时，按下“输出控制”开关，即可启动秒表，通过接点短接设备面板上停表端子即可停止秒表。秒表单独设有电源开关，不用时可将秒表关掉。
声光提示
电路设备内置声光提示电路，在被测断电器接点动作时，可将接点接入试验箱声光提示插孔，试验箱内发出报警声或发光，提示断电器接点动作情况。
