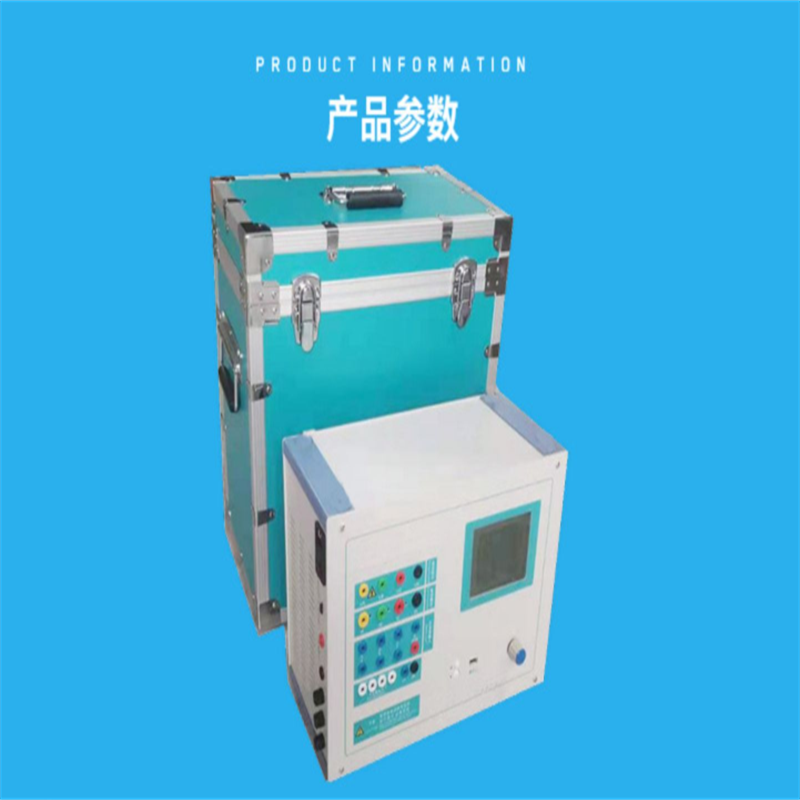

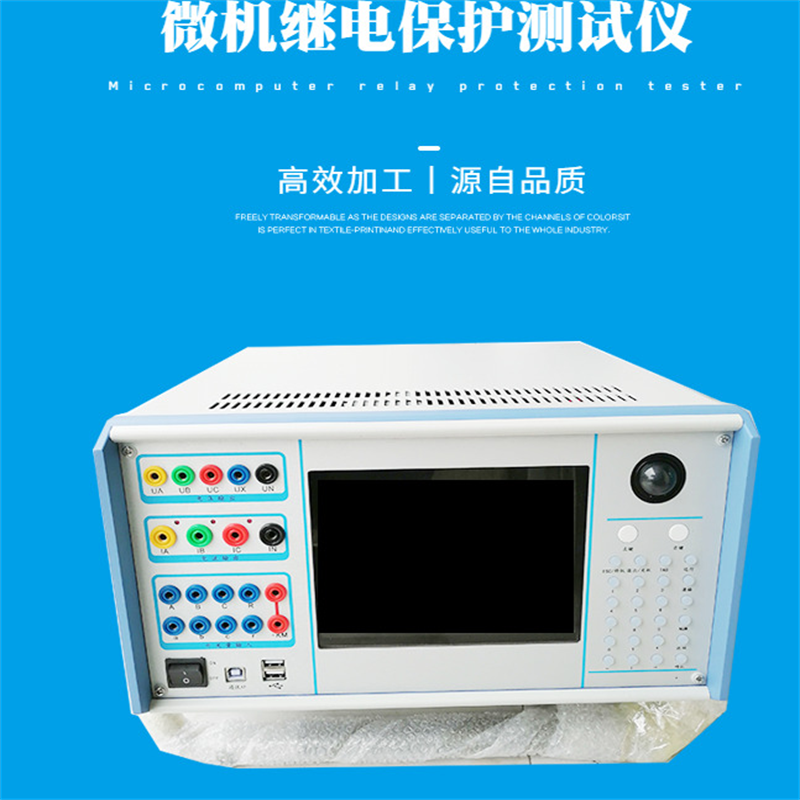

继电保护测试仪器分为主回路和辅回路两个回路，主回路采用大旋钮调节，辅回路采用小旋钮调节，主回路通过面板上“输出选择”按键开关控制其输出的各种量，并且每切换一种输出的同时，仪器上的数字电压/电流表可自动监视其输出值。辅回路通过输出开关控制直接调节输出，测量可外附万用表测量。

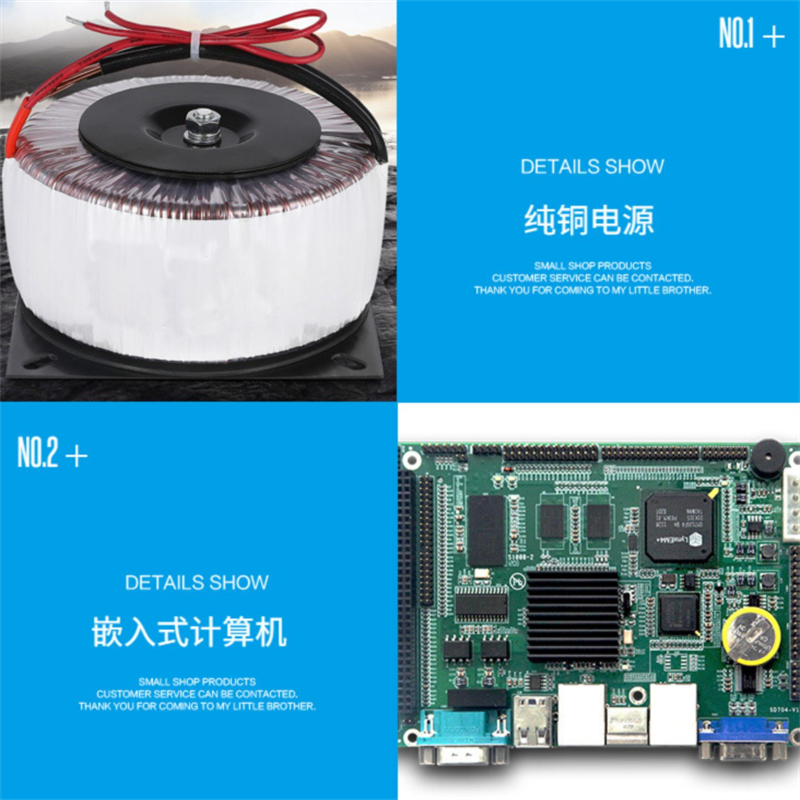

输入的AC220V电源经***通过输出控制继电器K1进入双碳刷调压器T1输入端，通过T1大旋钮调节的电量进入隔离变压器T2（兼职升流器），升流器分三个抽头输出，一个抽头为AC0-250V输出，额定电流为3A；该抽头输出电压经整流滤波后可输出0-350V直流电压；第二个抽为15V（10A），该抽头一路经传感器通过继电器控制输出0-10A交流电流，一路经电阻输出0-500mA交流电流，一路经继电器转换可输出0-10A或0-500mA直流电流；第三个抽头为10V（100A）大电流端，该抽头穿过传感器一次侧直接输出100A电流，该回路带负载能力较强，但输出稍有过载，不能长时间处于大电流状态下。热继电器校验仪
继电保护测试仪器辅回路
继电保护测试仪器辅回路与主回路一样，AC220V电源经***进入双碳刷调压器T1小旋钮调节的电压量，通过隔离变压器T4可直接调节输出0-20V或0-250V交流电压或0-350V直流电压，此回路额定电流为1A。按下辅回路“输出控制”开关，调节小旋钮即可输出。

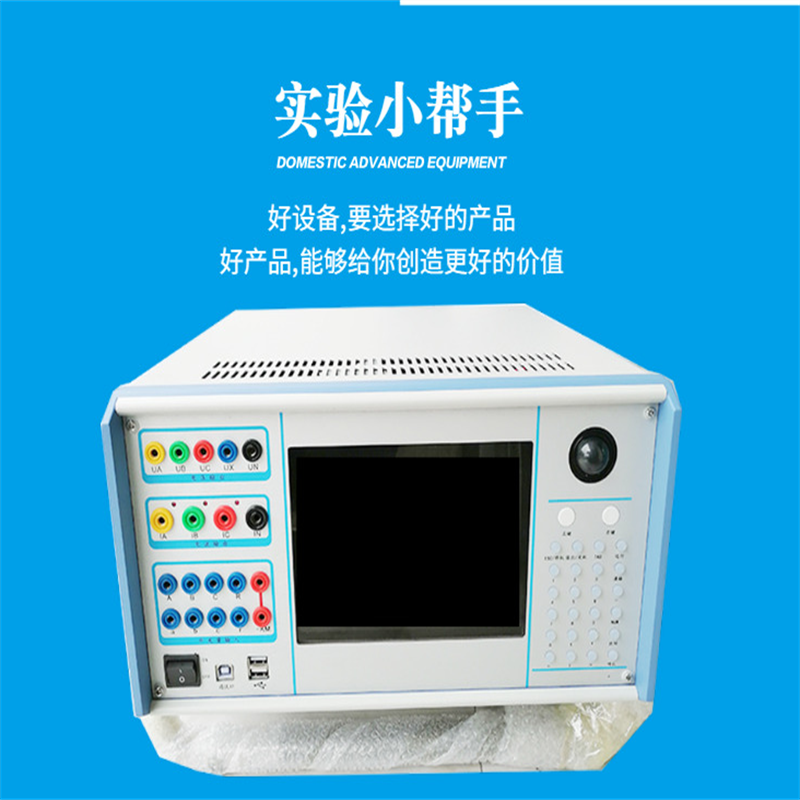

特点
打印测试结果。
2.可方便地测试重合闸继电器的各项参数。
3.附有测频、测相功能，可测量电流，电压的频率(显示一个周期的时间，即周期)及二个信号之间的相位差（时间）。
4.设有两个***的通道，均与本机其它输出绝缘，可方便地测量带电接点，满足继电器的在线测试，接线简单，安全。
5.采用了精密的计时基准(10微秒)及长达100小时的计数器 ，所以可单独作为精密毫秒计取代传统的秒表。
