20切菜机莲藕切片机小型切丝切片机切菜机

660切菜机

 概述

1.1 用途: 我厂生产的系列多用切菜机，广泛适用与各种根.茎.叶类蔬菜和海带.豆制品等切制加工.可加工片.块.丁.菱形.曲线多种形状.

 YQC-QJC660

 Y—饮食加工机械

 QC—“切菜”两个汉字的 个汉语拼音字母

 Q—表示带料筒

 J—表示简易式[塔伦调速]

 C—表示切长段

 660—生产能力(KG/H)

 A—改进序号为A.B.C……

1.2特点：该机操作简单，维修方便，适应性强，是理想的蔬菜加工设备。

 2 主要结构与工作原理

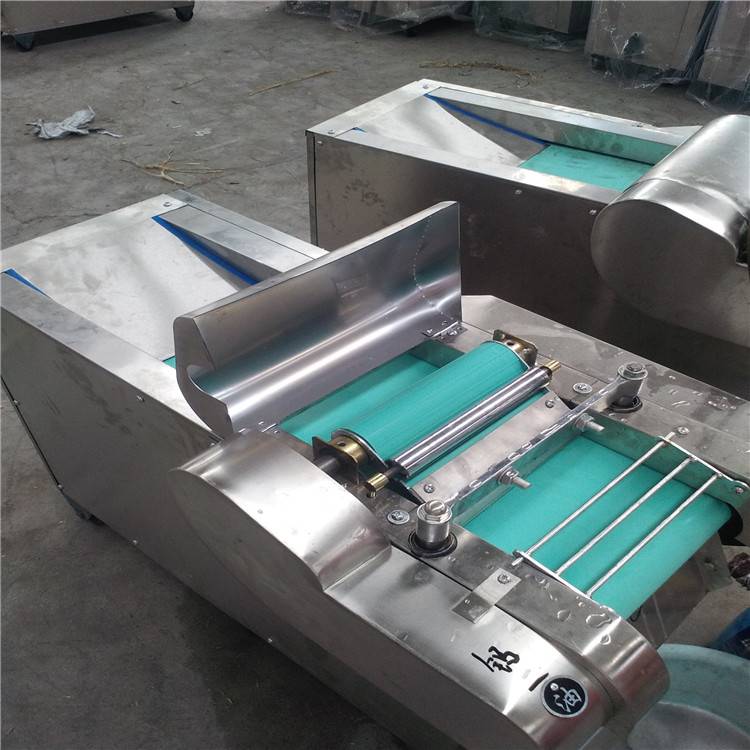

 2.1 主要有机架.输送带.压菜带.切片机构.调速箱或塔轮调速机构组成

 2.2 离心式切片机构用于瓜薯类硬菜的切片.片后可在一定范围内自动调节.竖刀部分可将叶类软菜或切好的片加工成不同规格的块,丁,菱形,等各种形状切菜长度通过.“可调偏心轮”在一定范围内任意调整。因竖刀模拟手工切菜原理，加工表面平整光滑，成型规则，被切蔬菜***完好，保持新鲜。

3结构特征及技术参数

3.1产品型号 名称 结构特征

 YQC-QJ660 多用切菜机 塔轮传动

 3.2技术参数

生产能力150-660kg/H

 电机功率:0.75kw,380v/220v

 切菜长度1-25mm

 外形尺寸：900*460*740mm

 机重：140kg

 4、安装 调试

4.1 将机器放在水平的工作场地，确保机器放置平稳可靠。

4.2使用前对各部位进行检查，紧固件是否在运输途中松动，开关及电源线是否因运输而破损，并及时采取相应措施。

4.3检查旋转料筒内或输送带上是否有***，如有***必须清理干净，以免引起刀具损坏。

4.4确定电源电压与本机额定电压相符合。在外地接地，标记处可靠接地，将电源软线伸长找***电工将机器电源线接在全极断开大开距电源上，接通电源，按下“ON”按钮，检查转向，V带轮的转向与表示一致为正确。否则，切断电源，调整接线。

5 使用操作

5.1工作前先试切，观察所切蔬菜规格与要求规格是否一致,否则应调节切片厚度或切菜长度，符合要求后进行正常工作。

5.2安装竖刀

5.2.1智能切菜机安装竖刀：把竖刀放在定刀板上，刃口与定刀板下端平行接触，定刀板销在刀架上，紧固切刀螺母，拆下定刀板即可。

5.2.2其他切菜机安装竖刀：先转动可调偏心轮，使刀架行至下死点后，再使刀架向上抬起1/2毫米，使竖刀与输送带接触后，紧固螺母把竖刀紧固在刀架上。说明：高架抬起高度可根据所切蔬菜自行掌握。如果高架抬起高度小，蔬菜有可能连刀，如果高架抬起高度过大，有可能切坏输送带。

5.3切菜长度调整：观察控制面板上显示的长度数值与要求长度是否相符，增加长度时按增长按钮，减小长度时按减小按钮。

其他切菜机调整：转动可调偏心轮，松开连杆紧固螺钉，切细丝可移动支点，由外向里；切粗丝时可移动支点，由里向外，调好后紧固调整螺钉。

5.4切片厚度调整
