哈迈YXZ系列锚固工程钻机简介
工程应用：
YXZ系列锚固工程钻机为全液压驱动动力头式钻机。适用于水电站、公路、铁路边坡治理、基坑斜拉桩锚索、抗浮锚杆、地源热泵井、排水孔、矿山及采石场钻孔、微型桩孔等施工。也适用于小型水井、高压旋喷引孔的施工。
性能特点：
1、YXZ系列液压锚固工程钻机采用分体式结构：可拆性强，便于边坡高架施工，合理布局开展作业，远程操作助于安全的施工。同时易于安装，搬迁和清理维护。
2、***系统散热设计、在恶劣的高温环境下也能确保密封可靠，系统运转平稳。
3、采用低速大扭矩马达直接驱动钻机主轴，无齿轮传动，确保平稳耐用。
4、钻机全液压驱动，可实现无级调速，操纵简单，维修***方便，易损件少。
5、钻机液压马达、泵、快速接头采用产品，其它主要部件优选国内名优产品，使整机性能稳定、可靠、寿命长。钻机易损件的标准化、系列化程度高，互换性好。
6、钻机可适用多种钻进工艺方法，如合金回转钻进、螺旋钻进、潜孔锤钻进、跟管钻进等。
参数/型号 | YXZ-10A | YXZ-30A | YXZ-50A | YXZ-70A | YXZ-90A |
钻孔直径（mm） | φ65～φ100 | φ65～φ130 | φ100～φ180 | φ110～φ230 | φ150～φ260 |
钻孔深度（m） | 15～30 | 20～40 | 40～80 | 35～100 | 45～120 |
钻杆规格（mm） | φ50×1000 | φ50×1000 | φ73×1500 | φ89×1500 | φ89×1500 |
φ60×1500 | φ89×1500 | ||||
钻孔角度（°） | 0-360 | 0-360 | 0～360（任意角度可施工） | ||
动力头输出转速（rpm) | 65 | 40 | 35（可根据情况调整） | 35 | 30 |
动力头输出扭距(N.M) | 600 | 1200 | 2800 | 3800 | 5800 |
动力头行程(mm) | 1300 | 1300、1800 | 1800 | 1800 | 1800 |
副轨道行程(mm) | 无 | 无 | 无 | 500 | 500 |
动力头提升力(KN) | 10 | 20 | 35（0～35连续可调） | 45（0～45连续可调） | 65（0～65连续可调） |
动力头进给力(KN) | 10 | 20 | 25 （0～25连续可调） | 30（0～30连续可调） | 45（0～45连续可调） |
滚压系统额定压力(MPa） | 16 | 16 | 16 | 16 | 16 |
电机型号： | / | / | Y160L-4 B35 | Y180M-4 B35 | Y180M-4 B35 |
电机功率（KW） | 5.5 | 7.5 | 15 | 18.5 | 22 |
钻机质量（Kg） | / | / | / | / | / |
主机质量： | 160 | 200 | 680 | 850 | 950 |
液压站质量： | 200 | 200 | 320 | 345 | 375 |
操作台质量： | 60 | 60 | 140 | 150 | 190 |
不可拆部件质量： | / | / | 235 | 280 | 350 |
主机外形尺寸 （长、宽、高）（mm): | / | / | / | / | / |
运输状态: | 2200×500×400 | 2700×500×400 | 2950×900×1340 | 3010×900×1220 | 3300×900×1250 |
水平钻进状态: | 2200×500×400 | 2700×500×400 | 2960×900×1300 | 3050×900×1150 | 3260×900×1150 |
垂直钻进状态: | / | / | 2200×900×3010 | 2120×900×3100 | 2150×900×3350 |
液压站外形尺寸(长、宽、高）（mm）： | 1850×810×1280 | 1850×810×1280 | 1850×810×1280 | ||

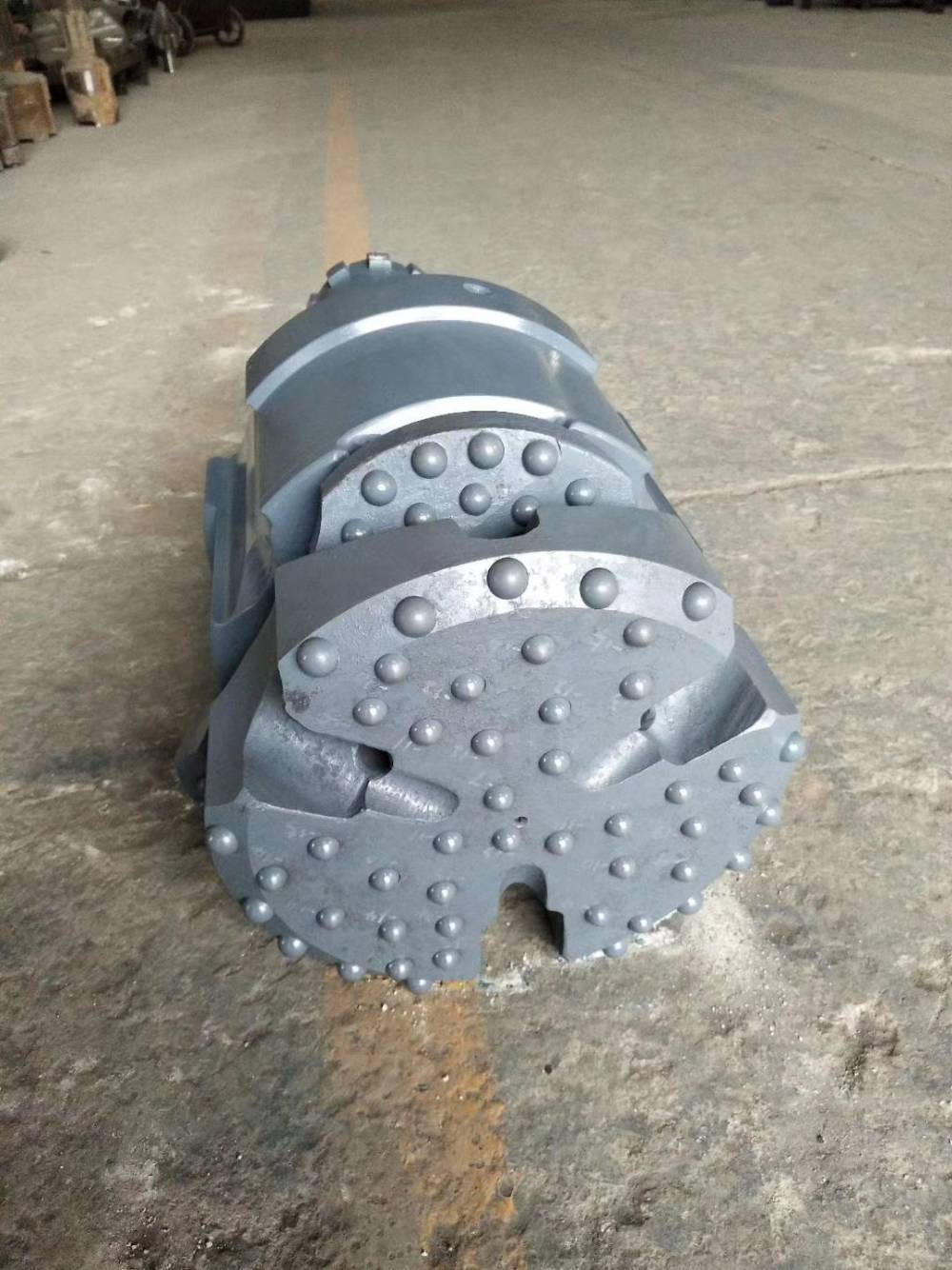

重庆哈迈YXZ-30A锚杆钻机钻头
