红五环H***20露天式潜孔钻车

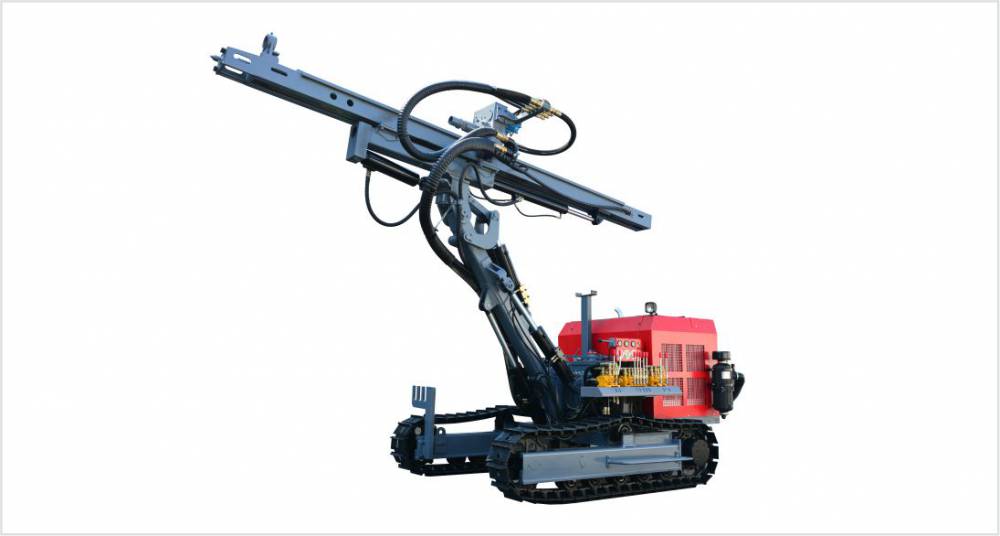

H***20型履带式潜孔钻车属自行式液压钻孔设备。采用新型液压技术，回转采用双马达带减速器结构,回转扭矩大；推进采用油缸带板式链条，推进、提升平稳快速。新型的钻臂结构，适用于钻凿地位水平锚杆孔。

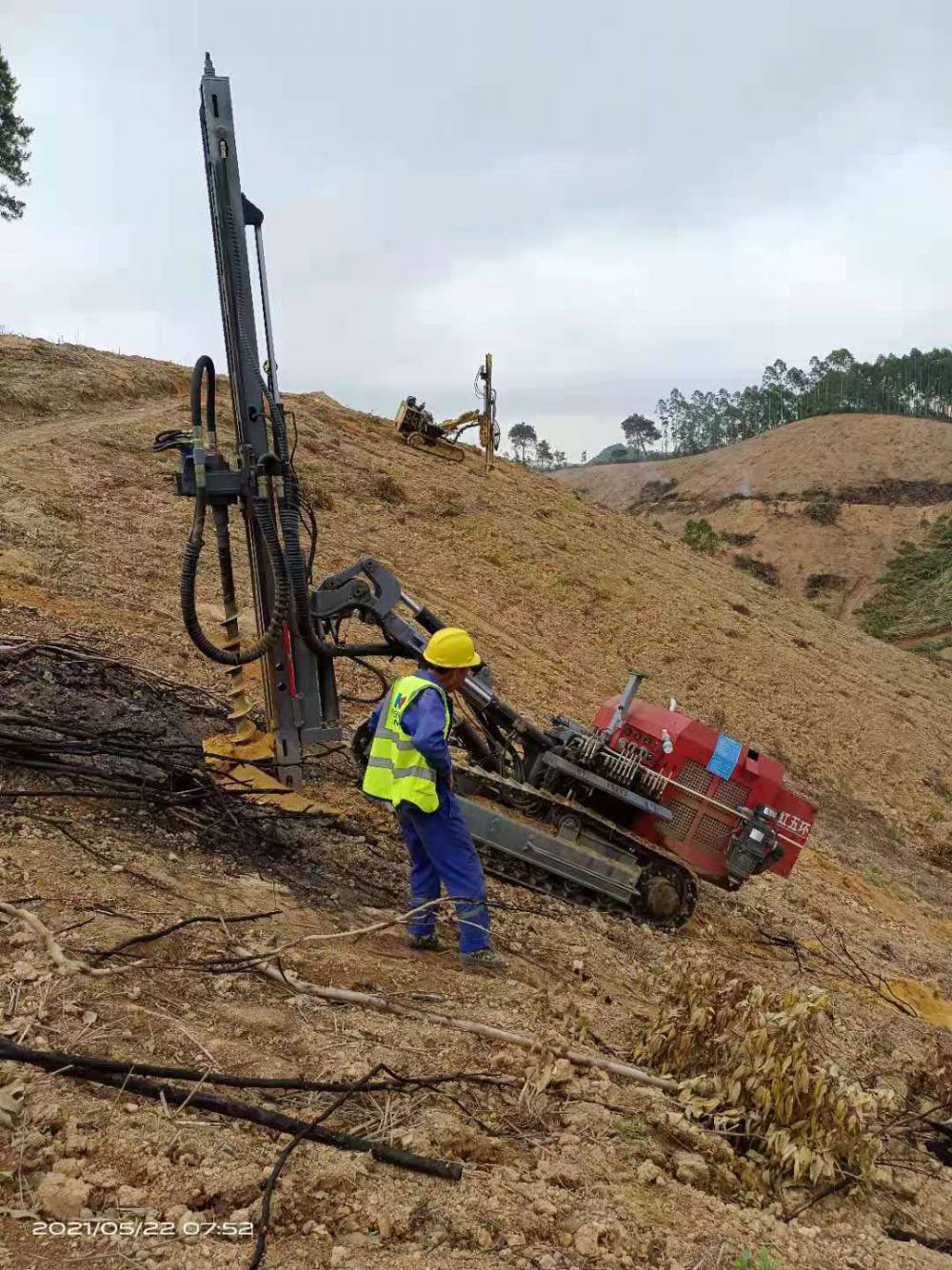

H***20钻车主要用于各种矿山、水利、交通、锚杆支护、边坡护坡等工程的露天潜孔钻车。
回转头
回转采用双马达带减速器结构，井配有手动转阀，有高扭矩低转速和低扭矩高转速两档，输出扭4400NN。
发动机
配备58KW玉柴四缸柴油机，动力强劲。
操纵台
操纵台采用上下两层复式结构，位置合理，操作方便；新型液压系统，推进回转分快慢档，井且采用双马达双速回转器，满足不同工况的要求
钻臂系统
对钻臂、导轨等结构进行优化设计，提高钻机结构可靠性、灵活性、耐用性。低水平孔高度300mm
过滤系统
采用预速器、油浴式空气过逃器和空气过滤器三级过滤，为柴油机在高粉尘环境下工作提供了保证。
行走马达履带架
采用工程用行走马达，爬坡能力强，故障率低。
整机型号 H***20
适应岩石硬度 6~ 20
钻孔直径(mm) 95~165 (标配115)
经济钻深(m) 30
单机爬坡能力(° ) ≥25
推进方式 油缸
推进行程(mm) 3000
提升力(kN) 25
回转扭矩(N m) 4400
回转转速(r/min) 0~ 100
工作风压(MPa) 1.2~2. 4
耗风量(m3/min) 11~21
主机功率(kw) 58
钻臂水平摆角(° ) 左92右12
行走速度(km/h) 2.5
离地距离(mm) 300
整机重量(kg) 5000
注:以上参数如有变动,恕不另行通知
