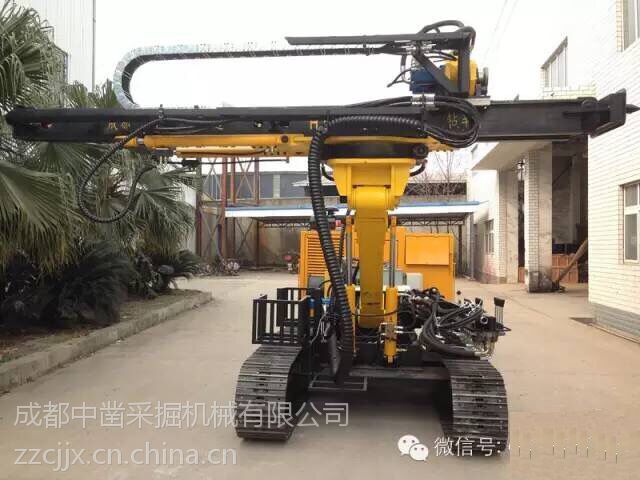

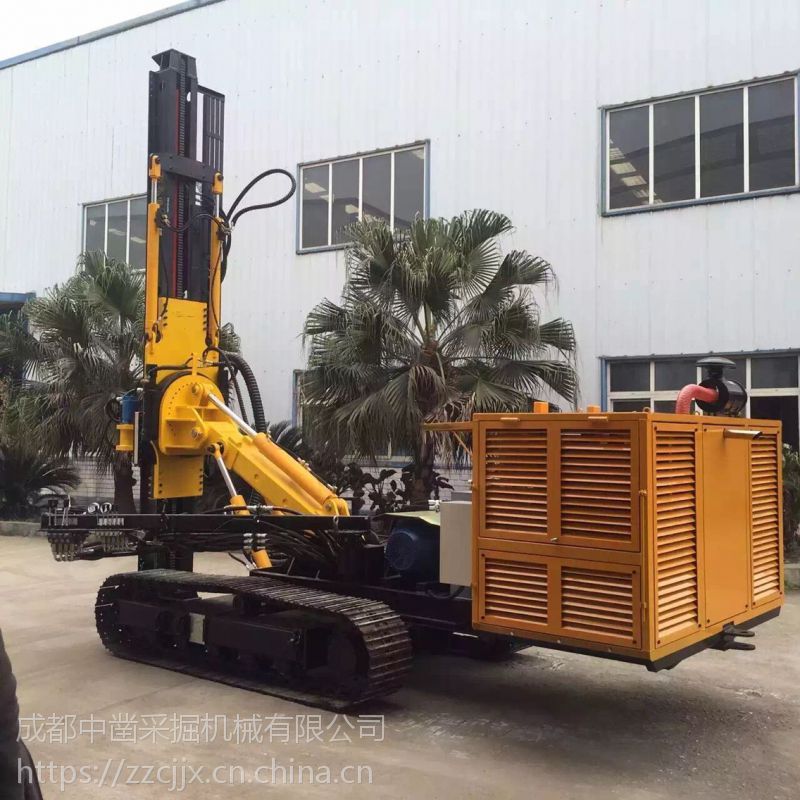

H***0A基坑锚索隧道管棚根管钻车
一、 钻车的用途及特点
钻车的用途:
全液压履带钻车主要应用于水电站、公路及铁路山体边坡治理锚索加固、隧道管棚超前支护、基坑斜拉桩锚索、抗浮锚杆、地源热泵井、路基加固、水电工程大坝基础及坝身防渗处理、排水孔、矿山及采石场***孔、微型桩孔等工程。在各种复杂地层的岩土锚固工程中，尤其能够体现它***、性能，能达到快速钻穿复杂地层的目的。
钻车的性能特点:
钻车结构紧凑，设计模块化，便宜拆卸维修；机械部分考虑整机配 重，设计高强度；采用全液压控制，操作方便灵活。
本机采用低速大扭矩马达，使整机性能稳定、可靠、寿命长。
本机适用范围广，钻进能力强；动力头行程长，钻进效率高。
动力头与导轨采用新型耐磨板连接，导轨磨损很少。
钻车钻孔角度范围大，可0～360度。履带行走、大臂升降、轨道前后倾角、轨道左右偏转、副轨道升降多功能设计使钻孔***方便、可靠。
钻车可适用多种钻进工艺方法。
二、 钻车的主要技术参数：
1、 钻孔直径（mm）：Φ150～Φ260
2、 钻孔深度 （m）： 50～120
3、 钻杆规格（mm）：Φ89/114×(1500-3000)
4、 钻孔角度（°）：0～360（任意角度都可施工）
5、 爬坡能力（°）：20
6、 动力头输出转速（rpm）：40；80
7、 动力头输出扭矩（N·M）：6000
8、 动力头行程（mm）：3500
9、 副轨道行程（mm）：900
10、 动力头提升力（KN）：60 （0～65连续可调）
11、 动力头进给力（KN）：45 （0～50连续可调）
12、 液压系统额定压力（Mpa）：16
13、 电机型号：Y200L—4 机座：B35 功率：30 KW
14、 钻车质量：总质量为8300Kg
15、 ①主机外形尺寸（长×宽×高）（mm）：
运 输 状 态： 5500×2120×2500
