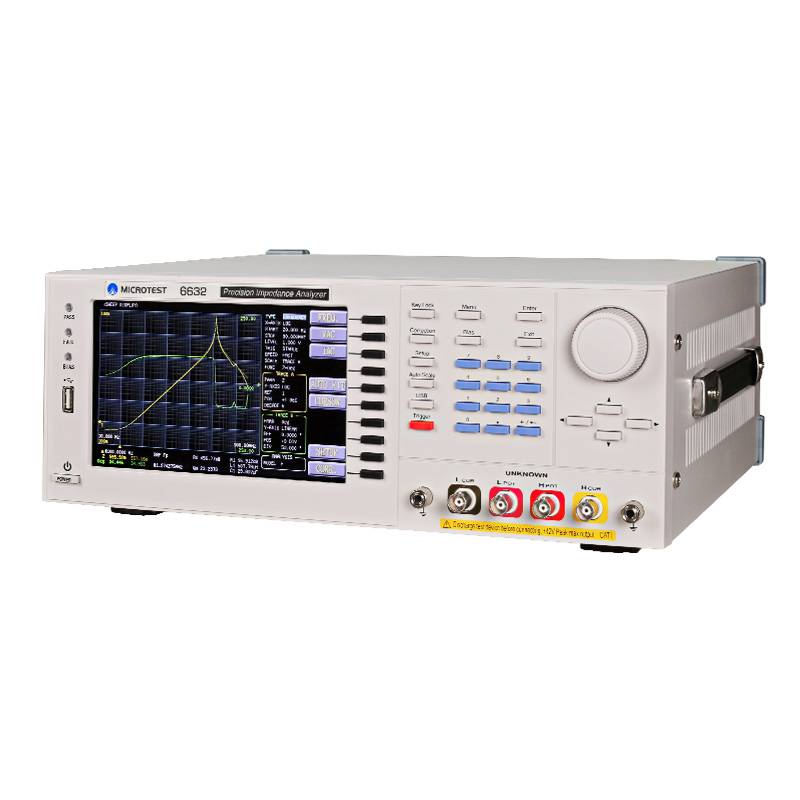

精密高频电感测试仪6632-10MHz 磁导率测试仪 高精度（10Hz 至 1/3/5/10/20/30/50MHz），可以进行交流信号的LCR测试，测试频率和测试级别可进行连续变化的阶段测量。可在不同测试、模式条件下、进行高速地连续测试。提供输出阻抗25Ω/100Ω可切换，ALC补偿，多步测试;BIN 分类及比较器功能在自动元件生产时进行良品与不良品分类。内建直流偏置电压±12V，精准量测压电陶瓷材料之导纳圆绘图，提供量测电容之直流电压特性;及选购等效电路分析功能支援7种不同的参数模型(三元件、四元件)，可协助客户模拟元件的等效参数值。可搭配62XX直流偏流源测试系统。且支援RS-232、GPIB、Handler、LAN、USB Host/Device 等介面。
精密阻抗分析仪可搭配各式各样的测试治具与配件。例如:介电常数测试治具 FX-0000C7，仪器内建公式直接算出材料介电数值 εr&＃39;、εr"。评估 PCB 空板或陶瓷板等。使用液态介电治具 FX-000C20，用来评估电化学材料特性分析。使用导磁系数测试治具 FX-0000C8，仪器内建公式直接算各种环形磁芯或铁氧体磁芯及电磁屏蔽涂层材料的导磁系数 μr&＃39;、μr"。其内建的公式让让量测步骤变得更为简易及快速。
量测精准度及多功能性为种不同类型的工作和应用程式高要求的选择，使用者包括半导体、元件厂商、研发单位、进料检验、实验室、学生。
精密阻抗分析仪 6632 10S规格：
测试频率 | 6632-1/1S | 10Hz ~ 1MHz |
6632-3/3S | 10Hz ~ 3MHz | |
6632-5/5S | 10Hz ~ 5MHz | |
6632-10/10S | 10Hz ~ 10MHz | |
6632-20/20S | 10Hz ~ 20MHz | |
6632-30/30S | 10Hz ~ 30MHz | |
6632-50/50S | 10Hz ~ 50MHz | |
* S 为选购等效模型分析功能 | ||
分辨率 | 100mHz, 6位元频率输入 | |
准确度 | 7 ppm±100mHz | |
基本测量准确度 | ± 0.08% (典型值± 0.05% ) | |
AC 测试信号位准 | 测试信号电压范围 | 10mV - 2Vrms(100Ω), 10mV - 1Vrms(25Ω) |
电压分辨率 | 1mV | |
准确度 | ALC ON：6％ * 设定电压 ±2mV ALC OFF：10％ * 设定电压 ±2mV | |
测试信号电流范围 | 200µA - 20mArms | |
电流分辨率 | 10µA | |
准确度 | ALC ON：6％ * 设定电流 ± 20µA ALC OFF：10％ * 设定电流 ± 20µA | |
DC测试信号位准 | 1V (固定) | |
测量时间 | <3ms | |
输出阻抗 | 可切换25Ω、100Ω (标称值) | |
测试参数 | |Z|(阻抗) Y|(导纳)、θ(相位角)、X(电抗)、R(串并联电阻)、G(电导)、B(电纳)、L(电感)、D(损耗因数)、Q(品质因数)、DCR(直流电阻) 、C(电容)、 ESR(等效串联电阻) 、ε (相对介电系数)、μr (相对导磁系数) | |
Bias | 可搭配 DC Bias | |
测量模式 | 电表模式、多步测试、扫描图形分析 等效电路模型分析(S型号 选购) | |
等效电路 | 串联、并联 | |
校正 | 开路、短路、负载 | |
多步列表测试 | 50组 ，每组15个测试步骤 | |
等效电路模型分析 (选购) | 三元件 (4 种模型)、四元件(3 种模型) | |
内建直流偏置电压 | -12 to +12V, 0.3% ±1.5mV, 100Hz to 30MHz | |
BIN分类 | 9级 | |
比较器 | ABS、ΔABS、Δ%、OFF | |
内建储存 | 100组LCR Meter测试设定文件 、50组多步测试设定 | |
USB Host 储存 | LCR Meter测试设定文件、多步测试设定文件、BMP图像、扫图画面及资料 | |
介面 | RS-232、GPIB、Handler、LAN、USB Host/Device | |
选购 | 电脑连线软体 | |
等效电路模型分析，三元件 (4种模型)、四元件 (3种模型) | ||
电源需求 | 电压 90-264Vac | |
频率 47-63Hz | ||
低功耗：30W | ||
液晶萤幕 | 7吋TFT, 彩色显示 (800*480) | |
操作环境 | 温度：10-40℃、湿度：20-90%RH | |
外观尺寸(W*H*D) | 336x147x340 mm | |
重量 | 3.95Kg | |
精密高频电感测试仪6632-10MHz 磁导率测试仪 高精度 标准配件：
.电源线
.使用手册电子档光碟
.FX-000C19
.高频DIP元件测试治具
应用：
.被动元件：电容器、电感器、电阻器、变压器、陶瓷谐振器、石英晶体
.半导体元件：变容二极体之CV特性分析、二极体
.介电质材料：塑胶、陶瓷、印刷电路板的电容率和损耗正切评估导磁材料
.其他元件：电路板上的元件阻抗评估
