低钳位低电容TVS二极管+PTC过流保护

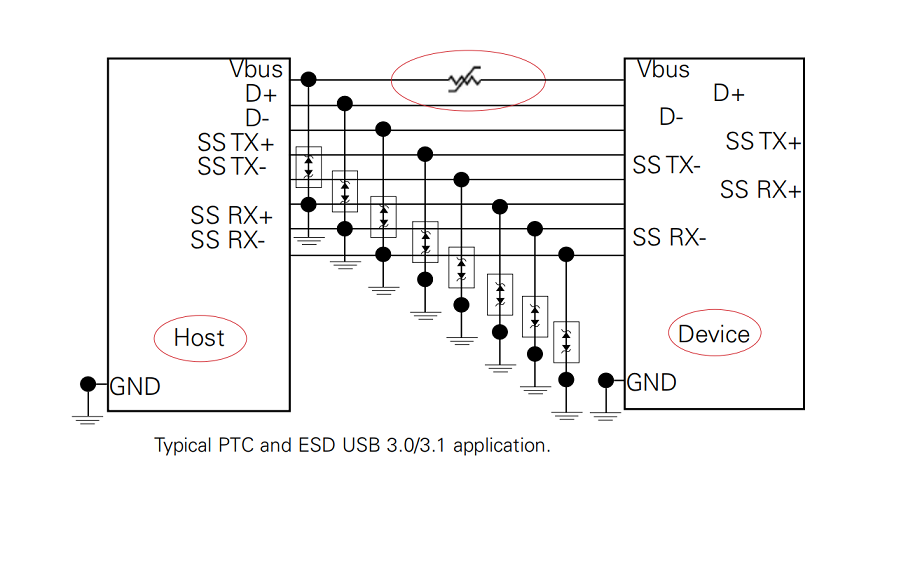

USB 3.0电路保护方案PTC and ESD USB 3.0/3.1 application

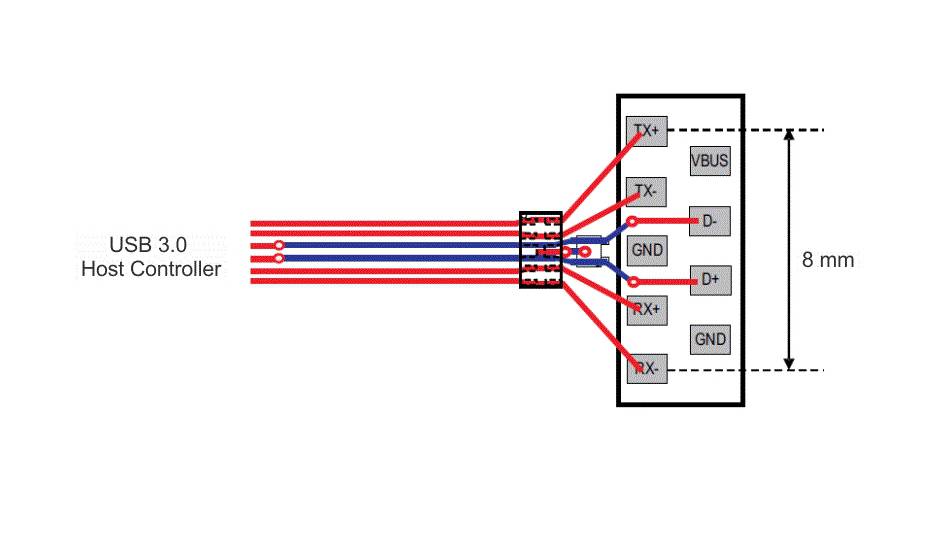

USB 3.0的额外数据对使系统面临更大的ESD威胁，因为它为电瞬变提供了更多可能的入口。选择PTC进行USB端口保护时，需要考虑以下几个关键参数:
1、工作端口电流(USB 3.0为900mA)
2、在PTC位置操作温度。
3、跳闸速度
4、直流电阻
图中的PTCs***适合USB 3.0端口的保护。所有的PTC能够持有的maxUSB 3.0端口电流900毫安每端口在60°C的工作温度不会跳闸。由于温度的影响，PTC的速率降低了很多，因此这是PTC选择过程中的一个重要方面。在选择PTC时，设计人员还应该考虑不兼容的USB 3.0设备的影响。如果图纸大于900mA，在max工作温度下的保持电流需要大于max可用电流。否则，PTC就有可能使该端口跳闸。
每个PTC能够在8A的短路故障中在5秒内跳闸。这对于满足UL60950-1有限电源规范以及USB 3.0规范中的5A电流限制非常重要。
选择***优PTC的***后一个关键参数是直流电阻。由于USB 3.0现在提供了max的900mA电流，电路中的功耗需要***小化变得至关重要。此外，在Vbus上的组件间的电压降需要被***小化，特别是如果电路具有严格的电阻预算。图所示的PTCs均采用了Lo-Rho电阻率PTC公式，对于USB 3.0应用来说是合适的。
选择PTC的主要目的是确保设备在设计温度下的保持电流至少为900mA。选择了60℃情况下的产品对于一个端口的应用，选择是零件编号0603L150SLYR，因为它提供了***小的形状因子，在60℃的设计温度下仍然可以支持所需的电流量（0.95A）。
对于设计需要保证更多裕度的情况，零件号1210L200 SLYR是一个很好的选择，因为它在60℃上保持1.29 A。用于2端口应用，其中设计者可以将两个端口连接在一起（总共1.8A输出），并使用一个PTC来保护两个端口，零件号1206L350 SLYR是一个很好的选择，因为它可以在60℃保持2.19A。所有建议的部件在8A故障电流下都能在5秒内跳闸，从而满足所有的安全考虑。
