一、 JLSZW-35高压干式组合式互感器概述
JLSZW-35三相干式组合式互感器（干式高压电力计量箱）适用于50HZ三相交流、额定电压为35KV电网上用作电能计量，并安装在供电变压器的高压侧，仪表箱内装三相有功电度表及无功电度表，是用来直接测量高压线路中有功和无功电能的电器设备。适用于城网、农网户外变电站，也可用于工业企业各种变压器配电所等，受广大供电部门欢迎。
对防止窃电，节约能源，加强供电管理具有主要作用， 各项技术指标完全符合***：GB17201-1997、GB1208-1997、GB1207-1997和企业Q/YCD02-2000标准准要求，获得 ***技术监督局制造计量器具，许可证（03820397），产品经***变压器监督检验中心检验合格，是***经贸委批准列入第三批***城乡电网建设与改造推 荐产品。本产品可取代油浸式电力计量箱
二、 JLSZW-35组合式互感器或35KV干式高压计量箱
JLSZW-35三相组合式互感器，是直接测量高压线路中有功和无功电能的计量设备。具有精度高、重量轻、宽负荷、安 装方便和防窃电等优点，且干式环氧树脂浇注型的计量箱具有无油化特点。深 三相三线计量箱由二只单相电压和电流互感器组成，三相四线计量箱由三只单相电压和电流互感器组成。一二次出线均用瓷套管装在面板上，外侧表面配装电度表供计量使用。 供 电压、电流和电能测量及继电保护用，组合互感器配上有功、无功电度表称为高压电力计量 箱。
本产品可取代油浸式组合互感器。电压互感器由户内环氧树脂浇注结构，铁芯为外露式，用优质冷轧又红又取向硅钢片叠装而成，在中心柱上装置一次及二次线 圈。电流互感器也由户内环氧树脂浇注结构，铁芯为封闭式，用优质冷轧取向硅钢片卷制而成的。二个电压互感器（PT）、二个电流互感器（CT）通过组合装在 一个封闭的铁箱内，形成一体。
三、JLSZW-35高压计量箱结构特征
本产品由组合互感器和仪表箱两个部分组成

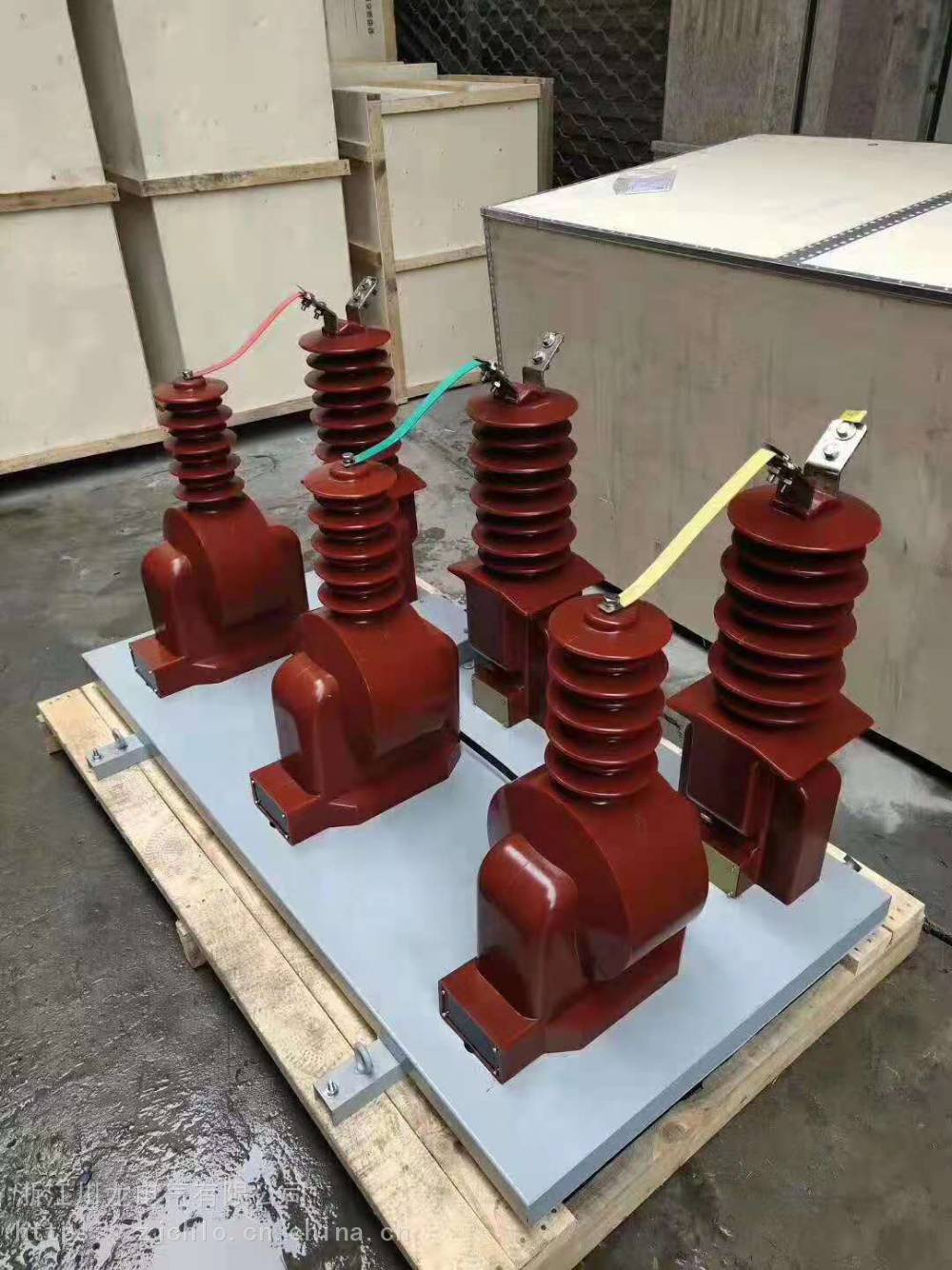

组合互感器由两只单相电压互感器连体成为（PT）及两只电流互感器（CT）组成，PT、CT均为电磁式，两只PT绕组采用V/V联结成三相测量装置，两只CT的一次绕组分别与电网A、C相串连。箱体侧面焊有接地螺丝。
仪表箱与组合互感器的二次绕组出线相连接起来，仪表箱内装三相有功电度表和无功电度表各一块，从箱内观察可清楚地读抄数字。
四、 jlszw-35高压计量箱主要技术参数
1、额定电压：35KV 10KV 6KV
2、准确等级：0.5和0.2级 0.5S和0.2S级
3、额定变比：电压比：35000/100V、10000/100V、6000/100V
电流比：一次电流为：2.5、5、7.5、10、15、20、30、40、50、75、100．．．．．．Ａ等规格。
４、双电流比规格：双变比电流二次电流有注明电流变比为1S1、1S2、1S3、21S1、21S2、21S3，其中S1、S2为小电流变比S1、S3为大电流变比，其中电流变比接法应按对应的变压器容量选择
５、额定容量：
6KV 0.2、0.2S级 电压部分：2×20VA 电流部分：2×10VA 0.5级 电压部分：2×25VA 电流部分：2×10VA 10KV 0.2、0.2S、0.5级 电压部分：2×25VA 电流部分：2×10VA 35KV 0.2、0.2S、0.5级 电压部分：2×50VA 电流部分：2×10VA
