中甲电气MG-CLP主要参数
设计时需标明CLP的主要技术参数，主要技术参数至少如下：
额定电压,额定频率,相数,额定电流
3、中甲电气MG-CLP设置部位
下面以充电桩配电系统为例进行说明。
根据GB 51348的规定，笔者提供两个方案，方案1为共用电气防火限流式保护器，方案2为回路专用电气防火限流式保护器。方案2完全符合GB 51348第13.5.5条的规定，方案1出于经济性考虑，采用多充电桩合用CLP。
如下说明：
两个方案均为我国标准的交流充电桩供电，由于CLP暂无三相产品，故尚不能为非车载充电机提供保护。
方案1单相进线、单相出线，CLP共用，其额定电流需满足多回路要求。
方案2的进线可以单相，也可以三相，视具体情况而定；出线也为单相，每个回路有专用的CLP，额定电流建议为40A，32A可勉强使用。
每个回路设不低于***的RCD保护（A、F、B级），额定剩余动作电流为30mA，符合GB 51348-2019、T/ASC17-2021、IEC 60364-7-722等标准的规定。
图中至消防控制室的线路为信号线，将CLP工作状态信号和保护报警信号发送到消防控制室内电气火灾监控系统主机。
容量、计算电流、QB的规格等由工程设计按设计标准要求进行计算、确定。
中甲电气MG-CLP电气防火限流式保护器在山区老旧民房用电中的应用，摘要:由于山区经济落后和受地理环境影响，农村木结构老旧民房居多，加之电气线路老化和超负荷使用，导致电气火灾的威胁与日俱增。本文通过结合老旧民房电气线路火灾的特点和电气防火限流式保护器的功能，阐述了老旧民房防电气火灾事故的方法。
概述:从近年发生火灾情况的原因分析，由于电气而导致火灾原因是主要方面，此外，还有因为线路老化而没有整改、用电量出现超负荷的情况、漏电、使用不合格的电气设备、短路、雷电等发生的火灾。除此之外，人们不重视防火，从而出现了思想***以及疏忽大意的问题，甚至有的人不遵守相关安全用电的***从而导致了火灾的发生。
电气线路火灾成因
1）老旧民房电气线路安全隐患严重：老旧民房沿用旧线路，而现代家庭中出现了大量的电气设备，增加了用电负荷，超过了电线的承载能力，导致了严重的火灾隐患。
2）电气线路缺少检查和日常维护管理：一些建筑管理较混乱，缺乏专人对线路进行检修和更换，价值电气线路由于长时间高负荷运行而老化严重，从而导致电气线路***、漏电等情况频发，造成的电气线路打火短路等极易导致火灾事故的现象。
3）供配电保护措施不完善：很多***古建筑没有安装过载及漏电保护，没有根据建筑物布局适当划分线路进行分段保护或者分级保护。
4）私自乱拉接线造成线路超负荷：这一现象在出租房屋中大量存在，租住人员入住后出于经济和时间角度的考虑，不可能对建筑原有的电器线路进行规范的改造，在使用中，有居民自己随意拉接线路，甚至使用插线板进行接力供电。
5）群众消防意识淡薄，电气设备使用缺乏规范性。
电气线路防火主要措施
1）电气线路改造：
对耐火等级低的全木或砖木结构和1990年以前建造的两类民房进行线路改造，安装漏保，烟感，线路进行套管处理等。
2）***部门给予补助措施：
***门按照使劲加大对电气线路改造的补贴力度；针对从事经营活动的民房，由相关部门督促业主开展电气线路改造；针对自住类民房，发动住户主动开展电气线路改造。
3）加强电器产品质量监督：
相关职能部门加强对市场管理，进行定期检查。如因电器产品质量问题导致火灾事故，需追究相关责任人的责任，此外还需打击******产品厂家，净化市场。
4）加强火灾预防宣传教育：
将老人、小孩和外来人员作为宣传教育工作的***，将火灾特点和危害性告诉人们，深入普及消防安全知识。

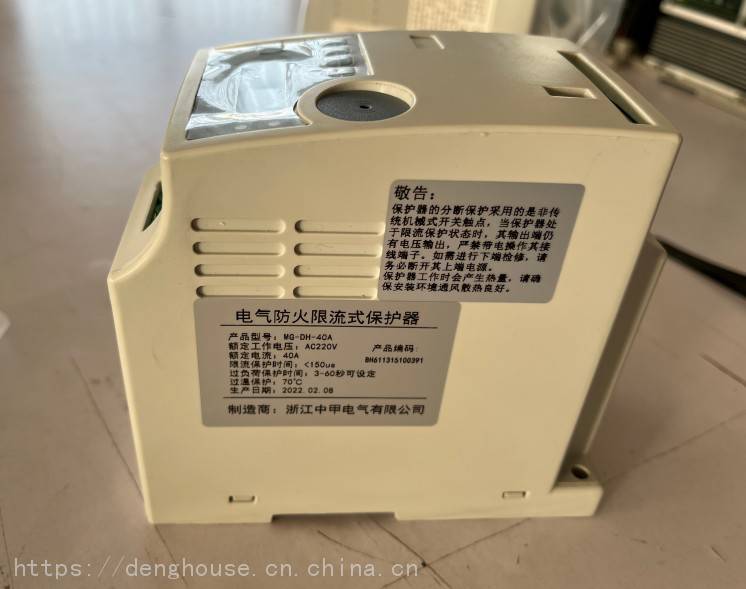

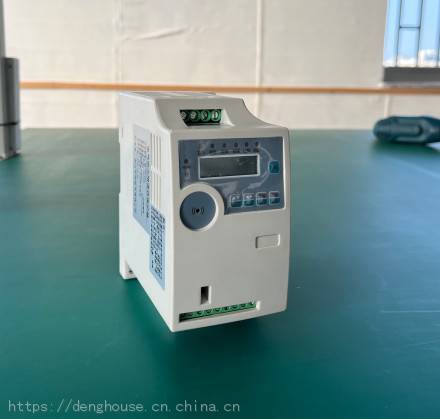

MG-CLP型电气防火限流式保护器中甲电气MG-CLP40A
1. 概述
MG-CLP型电气防火限流式保护器可有效克服传统断路器存在的短路电流大、动作时间长、短路电弧大、使用寿命短等弊端。发生短路故障时，能以微秒级速度快速限制短路电流以实现灭弧保护，从而能显著减少电气火灾事故，保障使用场所人员和财产的安全。
2. 功能特点
1）短路限流
当线路发生短路故障时，能在150us内实现快速限流保护，***因短路电流过大所引起的电气火灾事故。
2）过载限流
当被保护线路的电流超过额定电流，线路过载且过载持续时间超过设定时间（3-60秒）时，保护器进行限流保护。
3）超温限流
当保护器的内部元器件温度超过设定值时，产品启动超温限流保护功能，防止因温度过高造成产品损坏。
4）过/欠压保护
当保护器检测到线路电压欠压或过压时，保护器发出声光报警信号，可预先设置是否启动限流保护。
5）线缆温度监测
当被监测线缆温度超过报警设定值时，保护器发出声光报警信号，可预先设置是否启动限流保护。
6）漏电流监测
当被监测的线路漏电超过报警设定值时，保护器发出声光报警信号，可预先设置是否启动限流保护。
