球磨铸铁闸阀Z941T-10电动闸阀污水阀

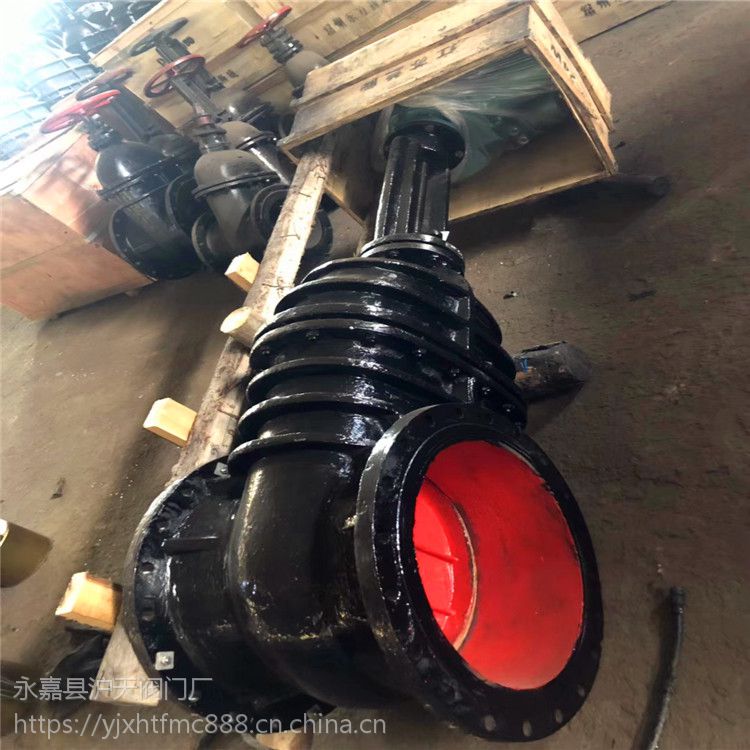

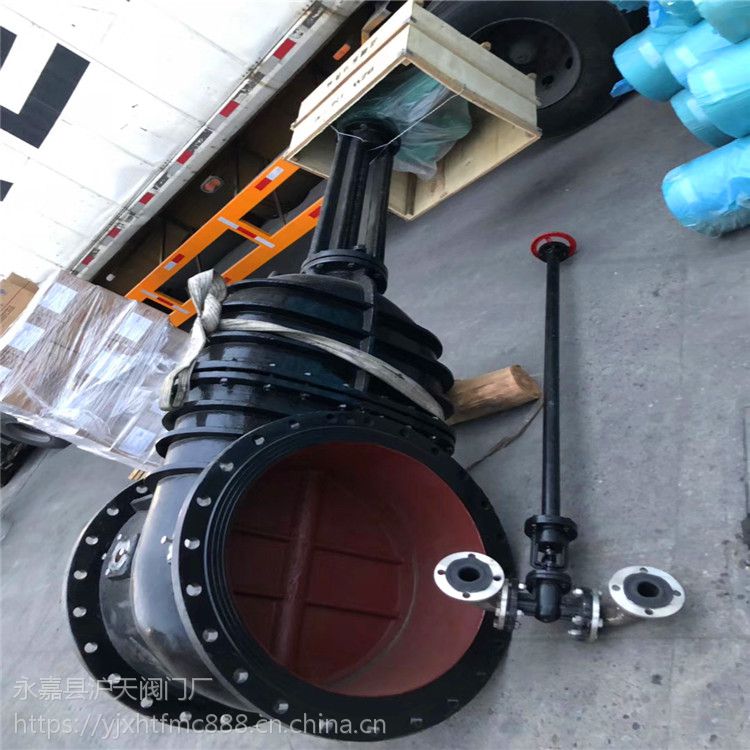

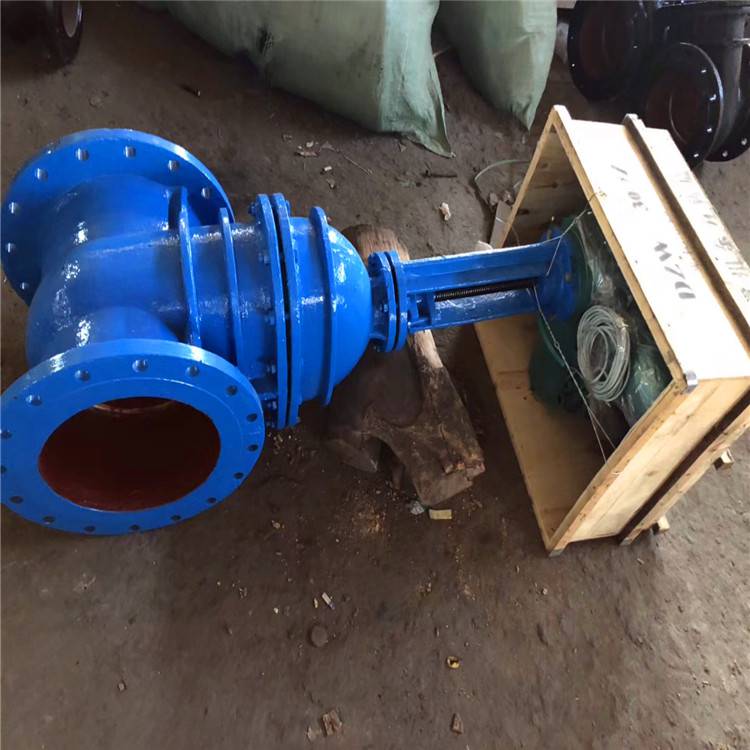

Z941T电动暗杆闸阀
一、电动暗杆闸阀 产品概述
阀门的Z941T/W-10型采用多回转电动装置与球磨铸铁闸阀阀体组成，驱动部分采用多回转电动装置，用以驱动和控制阀门的开启和关闭，操作人员可以在控制室内远距离对电动明杆闸阀进行控制，也可以现场手动操作，也可以与计算机配合实现计算机自动控制。电动球磨铸铁闸阀广泛用于石油、化工、制药、电力等行业，在公称压力≤1.0Mpa的蒸气、水、油品等介质的管路上作启闭作用。
二、电动暗杆闸阀 产品特点
（1）电动暗杆闸阀适用于液、气介质管路和设备，作为接通和断流之用。
（2）电动暗杆闸阀在管路中主要作截流用，安装不受流向限制。传动方式采用电动，启闭时可传递较大的力矩，大大减轻了启闭强度。
（3）电动暗杆闸阀具有强度高、刚性好、耐磨损、寿命长、性能稳定等特点。
三、电动暗杆闸阀 主要零件材料
零件名称Z941T-10(黄铜密封)Z945W-10(本体密封)
| 阀体、阀盖 | 灰铸铁 | 灰铸铁 |
| 闸 板 | 灰铸铁＋黄铜 | 灰铸铁 |
| 阀 杆 | 碳钢(铜) | 碳钢(铜) |
| 阀杆螺母 | 青铜（球铁） | 青铜（球铁） |
四、电动暗杆闸阀 主要设计标准
设计制造JB/T 8691-98
| 结构长度 | GB/T 15188.2-94 |
| 法兰连接尺寸 | GB/T 9113-2000 |
| 阀门检查和试验 | GB/T 13927-92 |
五、电动暗杆闸阀 主要性能规范
产品型号公称压力 （MPa）强度试验（MPa）密封试验（MPa）适用温度 （℃）适用介质
| Z941T-10 | 1.0 | 1.5 | 1.1 | ≤100 | 蒸气、水、 |
| Z941W-10 | ≤100 | 油品 |
六、电动暗杆闸阀 产品选型
型 号公称通径
DN(�L)尺寸重量(�KLDD1D2b-fz-фdHH1L1L2
| Z941T/W-10 | 100 | 229 | 215 | 180 | 155 | 22-3 | 8-ф18 | 757 | 594 | 161 | 391 | 88 |
| 125 | 254 | 245 | 210 | 185 | 24-3 | 8-ф18 | 802 | 639 | 161 | 391 | 10 | |
| 150 | 267 | 280 | 240 | 210 | 24-3 | 8-ф23 | 843 | 680 | 161 | 391 | 122 | |
| 200 | 330 | 335 | 295 | 265 | 26-3 | 8-ф23 | 993 | 830 | 161 | 391 | 178 | |
| 250 | 380 | 390 | 350 | 320 | 28-3 | 12-ф23 | 1097 | 934 | 161 | 391 | 239 | |
| 300 | 420 | 440 | 400 | 368 | 28-4 | 12-ф23 | 1194 | 1082 | 215 | 299 | 323 | |
| 350 | 450 | 500 | 460 | 428 | 30-4 | 16-ф23 | 1269 | 1157 | 215 | 299 | 431 | |
| 400 | 480 | 565 | 515 | 484 | 32-4 | 16-ф25 | 1445 | 1333 | 215 | 299 | 555 | |
| 500 | 540 | 670 | 620 | 585 | 34-4 | 20-ф25 | 1658 | 1546 | 215 | 299 | 908 | |
| 600 | 600 | 780 | 725 | 685 | 36-5 | 20-ф30 | 1758 | 1646 | 215 | 299 | 1148 | |
| 700 | 660 | 895 | 840 | 800 | 40-5 | 24-ф30 | 1976 | 258 | 318 | 1800 | ||
| 800 | 720 | 1010 | 950 | 905 | 44-5 | 24-ф34 | 2136 | 258 | 318 | 2340 |
七、电动暗杆闸阀 产品选型
（1）阀体参数：公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
（2）执行器参数：电源电压、控制方式(开关型，调节型)、控制信号(4-20mA,1-5V)、作用方式(电-开式，电-关式)
尽量详细提供以上技术参数，方便我公司经营及技术人员为您准确选型。如有任何疑问.您可以致电给我们，我们
