压力控制器YWK50C 0.8MPa 切换差0.07-0.25MPa
一、 适用范围
用于船舰,冷冻设备或其它工业设备与执行机构配套,对气体,蒸汽的压力进行二位式控制,YWK-50型为酚醛粉壳体普通型, YWK-50-C型为铸铝壳体,防水型,能经受G***10-35所规定的机构振动条件,获ZC认可.
二、工作原理
当介质压力上升或下降时，波纹管伸长或缩短，通过杠杆和拨臂，拨动开关，使触头闭合和断开，从而达到二位式调节的目的。
三、主要技术指标
控制范围 | ***小切换差 | 切换差 | 重复误差 | 设定值误差 |
0~0.2 | 0.01 | 0.08 | 0.012 | 0.008 |
0~0.3 | 0.025 | 0.1 | 0.016 | 0.012 |
0~0.5 | 0.03 | 0.1 | 0.016 | 0.020 |
0~0.8 | 0.07 | 0.25 | 0.03 | 0.032 |
0~1.0 | 0.07 | 0.25 | 0.04 | 0.04 |
0~1.5 | 0.1 | 0.28 | 0.05 | 0.06 |
0~2.0 | 0.12 | 0.3 | 0.07 | 0.08 |
0~3.0 | 0.15 | 0.5 | 0.1 | 0.12 |
0~4.0 | 0.25 | 0.6 | 0.14 | 0.16 |
五、安装、调整与使用：
打开表盖，将控制器垂直安装在船壁或仪表盘上，严禁用手拨动或用工具碰撞拨臂，以防改变性能。
取下锁紧螺母，旋动调节杆，使指针指在所需控制的压力值上，拧紧锁紧螺母。
旋动
导压管：旋下接头，将?6金属导压管一端锡焊于套筒上，旋紧接头，使连接管密封，将被控介质经导压管通入波纹管室。
复查安装是否妥切，装好表盖，接通电源。工具控制器使用情况，应作定期校对。
制造厂对产品质量实行三包，自出厂日期起的18个月内，凡在遵守保管和使用规则下，应能保证正常使用。否则，负责修理或更换零件。

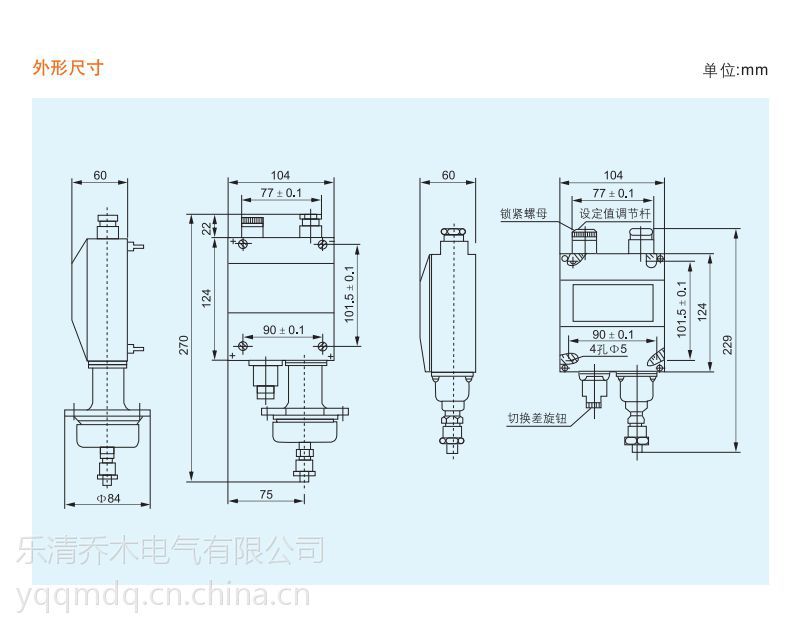

外形及安装尺寸见封面：(单位:mm)
