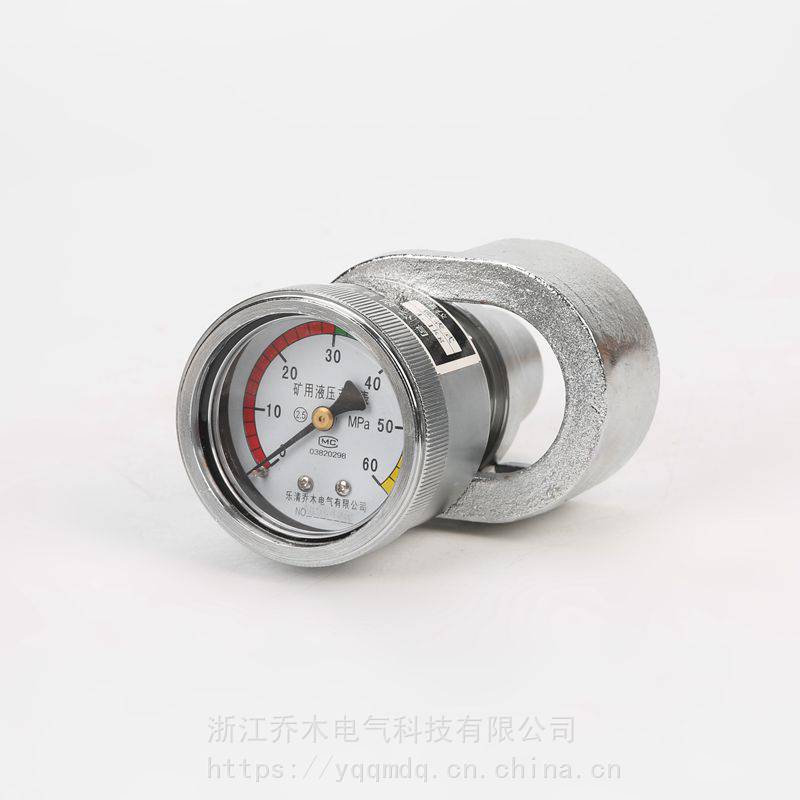

乔木电气DZ-60型单体液压支柱测压仪
DZ-60型单体液压支柱测压仪是一种检测单体液压支柱压力变化的仪表.它具有体积小,重量轻,便携带,便操作和精度高等优点.适用于普采工作面批量装备和单体液压支柱支护质量日常检测,从而确保煤矿安全生产的理想产品.
一,技术指标
量程:0-60MPa
显示方式:指针式
精度:2.5级
二,操作方法
1. 安装
取下测压仪的卡环,卡在单体液压支柱的三用阀上,将测压仪插入三用阀的注液阀,旋转U形卡环将测压仪锁紧后用力旋转手柄打开三用阀.
2. 显示操作
单体支柱升柱后,将单体液压测压仪安装完毕后,记下当前压力表上指示的压力值,根据测压需要可随时观察单体液压支柱的压力变化值.
3.拆卸
首先逆时针旋转卸压阀（换向阀），然后用手卡住卡环，逆时针旋转手柄直到取下测压仪，此时测压完毕。
三，注意事项
1. 若发现有柱塞向外泄漏，所属柱塞上的O形密封圈或挡圈磨损坏，应卸下柱塞更换密封圈或挡圈。
2. 携带和使用时，注意不要碰撞压力表盖，也不要随意拆卸压力表，以免损坏或造成故障。
3. 要注意测压仪前端与三用阀吻合处理清洁干净，无粘结油污和颗粒状杂物等。
四，常见故障及排除方法
1. 单体液压支注测压仪的常见故障是压力升不上去，其原因是锁紧套没有锁紧，或密封圈损坏。遇到此情况时，应首先把锁紧套旋紧。若压力还是不能上升，则应拆下柱塞检查密封圈和挡圈是否损坏。
2. 更换密封圈和挡圈时，应先把柱塞前端的螺钉旋下进行更换。坚固螺钉量，不要用力太猛，以防拆断。
3. 拆卸柱塞或其它零部件时，应注意部件不得沾有颗粒状污质等杂质。
