PRODUCT INTRODUCTION产品介绍
THE PRODUCT MAKING PLANS产品实拍图

该机适用于铝门窗及幕墙型材的切割;
进给系统采用进口直线导轨副,精度高,寿命长;
右机头进给导轨滚珠丝供运动形式,船东精度高,***准确,工作平稳;
两锯头可自动转换角度,实现任意角度切割;
原装进口硬质合金锯片,加工精度高,耐用度高;
进口直线轴承运动副,使工作精度稳定;
高精度主轴使锯片转动稳定;
气液阻尼缸实现进给调速均匀,运动平稳。

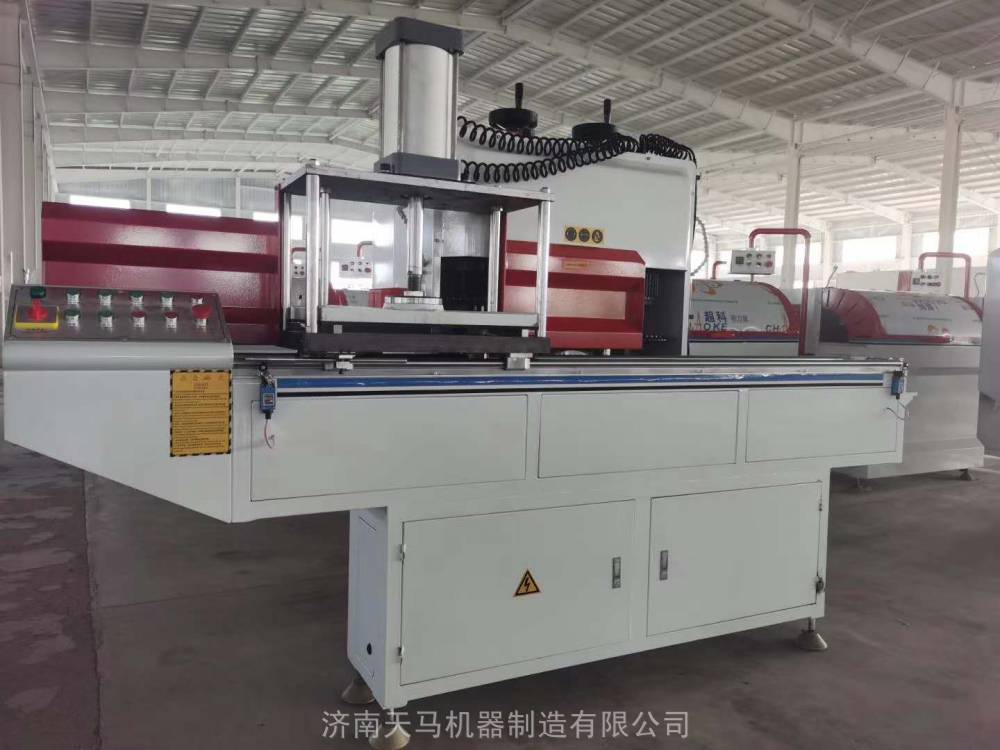

用于铝门窗型材端面的加工。
大型工作台、大走刀行程,一次可加工6至10根型材。
位置可调整的多片刀具,使得更换型材时不必更换刀具,从而节约生产准备周期和刀具费用。根据不同的型材,多组刀可以同时工作也可以单独工作。
更大的刀具直径,使加工范围增大。加厚的型材压板,防止型材变形。
通过气液转换完成工作进给,工作更平稳。
本设备增加了幕墙中梃料的加工。

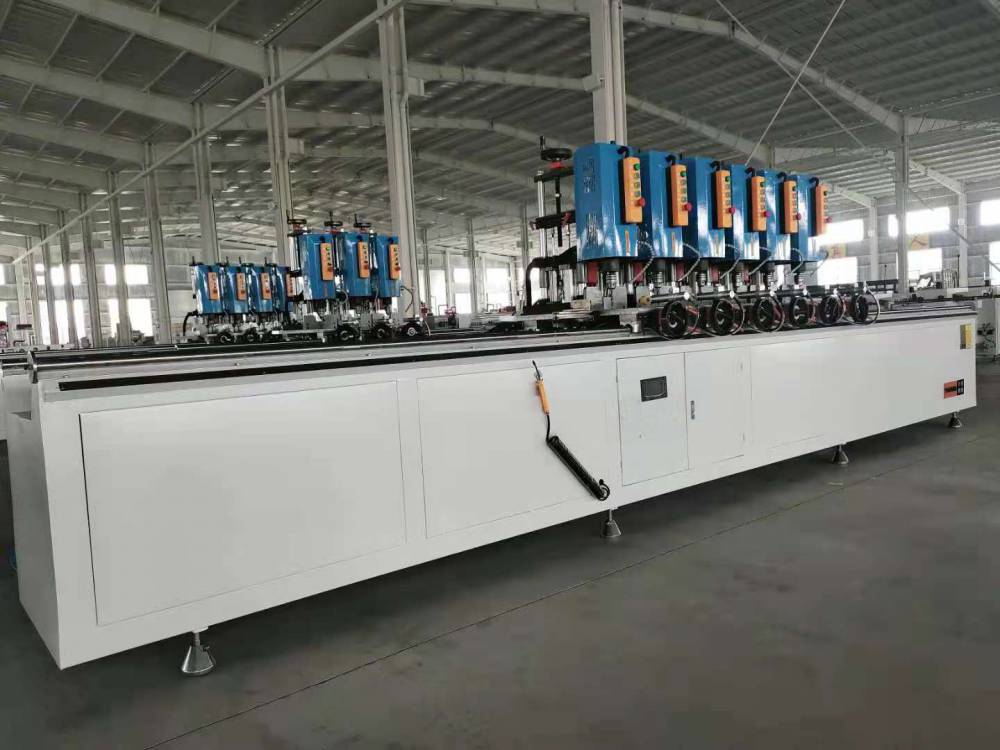

主要用于铝幕墙型材、门窗型材的钻孔,特别适用于长料及大批量生产。 适用于截面不超过250x250的型材,加工长度到5000mm。
可安装多头钻座,满足多组群孔的加工。
技术参数
输入功率:4×0.75KW
电源:380V 50Hz
气源:0.5~0.8MPa
两钻孔距离:300-5000mm
截面尺寸:250×250mm
钻头进给行程:125mm
工作台尺寸(长×宽):300×300mm
外形尺寸:5500×1300×1800mm

采用进口铝合金专用切割锯片,保证切割精度。
高精度主轴使锯片转动稳定。
自动开合防护罩使工作安全方便。
活动机头采用进口直线轴承运动副,工作精度高。
随动托料架使型材***、装夹方便可靠。
可选装角码功能,实现一机两用。
技术参数
电源: 380V 50Hz
功率: 2.2 kw×2
转速: 2800rpm
锯片规格: Φ450×4.4×Φ30×Z120
工作气压: 0.5—0.8 Mpa
耗气量: 200L/min
锯切角度:45° 90° 45°
锯切长度: Max 3700mm Min500mm
锯切宽度: Max120mm
锯切高度: Max180mm
工进速度: 无级调速 0—3m/ min
PRODUCT DETAIL DRAWING产品细节图

更多角度展示产品

更多角度展示产品

更多角度展示产品

更多角度展示产品
