保定断桥铝门窗设备小型门窗加工厂机器

用于铝门窗型材端面的加工。
大型工作台、大走刀行程，一次可加工6至10根型材。
位置可调整的多片刀具，使得更换型材时不必更换刀具，从而节约生产准备周期和刀具费用。根据不同的型材，多组刀可以同时工作也可以单独工作。
更大的刀具直径，使加工范围增大。加厚的型材压板，防止型材变形。
通过气液转换完成工作进给，工作更平稳。
本设备增加了幕墙中梃料的加工。

技术参数

输入电源：380V/50Hz
总功率：3X2.2KW
工作压力：0.5-0.8MPa
转速：2800r/min
铣刀主轴直径：Φ32mm
铣刀直径：Φ250mm
外形尺寸：2400X1000X1600

主要用于铝幕墙型材、门窗型材的钻孔，特别适用于长料及大批量生产。 适用于截面不超过250x250的型材，加工长度到5000mm。
可安装多头钻座，满足多组群孔的加工。

技术参数

输入功率：4×0.75KW
电源：380V 50Hz
气源：0.5～0.8MPa
两钻孔距离：300-5000mm
截面尺寸：250×250mm
钻头进给行程：125mm
工作台尺寸（长×宽）：300×300mm
外形尺寸：5500×1300×1800mm

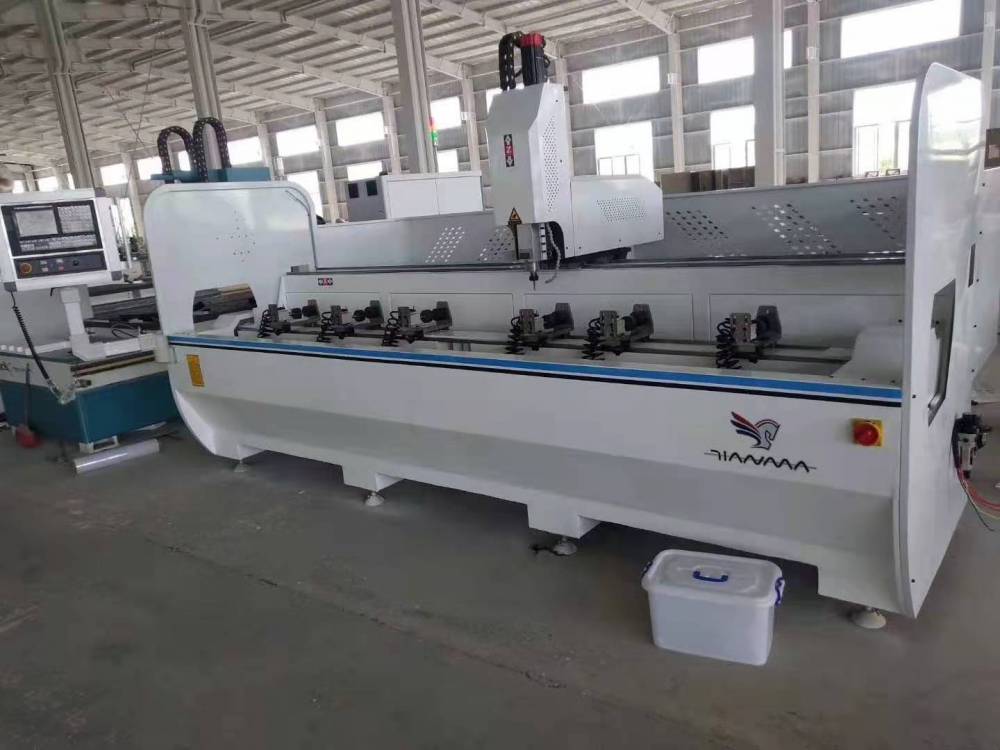

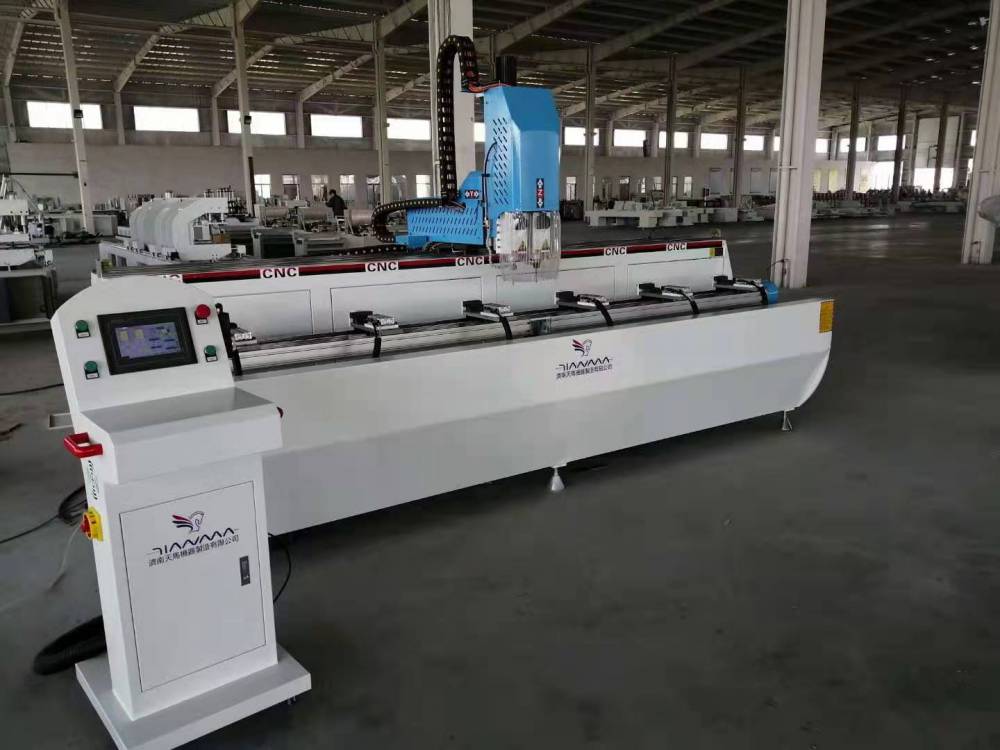

性能特点：
适用于工业铝合金型材、门窗、幕墙铝合金型材的圆孔、槽孔、锁孔、异形孔等以及铝型材的铣削、倒角、平面雕刻等工序的加工。
主轴采用风冷电主轴，功率6kw，转速0～18000rpm，精度高，安全性好，可靠性高。
采用台湾新代CNC数控系统。配备***CAD-CAM编程软件。自动转换加工G代码，操作简单，效率高，劳动强度低。
运动副全部采用进口导轨、滑块，X轴采用高精度斜齿轮、斜齿条传动，Y轴、Z轴采用高精度滚珠丝扛传动。传动平稳，有效提高整机精度。
工作台翻转180度。-90度～0度～+90度，型材一次装夹可以实现三面加工，加工深通孔（异形孔）时，通过工作台翻转实现深孔加工，提***率，质量好。
采用手动泵供油系统，刀具采用系统控制喷雾冷却装置。
主要电器件、断路器、交流接触器均采用法国施耐德产品。
机床主要部件采用钢结构全部经过失效处理。

技术参数

电源：380V 50Hz
总功率：9.0Kw
电主轴功率：6.0kw
工作压力：0.5～0.8MPa
主轴转速：0-18000rpm
X轴行程：3000mm
Y轴行程：500mm
Z轴行程：350mm
X轴速度：50000mm/min
Y轴、Z轴速度：15000mm/min
外形尺寸：4180x1600x2200mm
重量：约1400kg
