产品介绍PRODUCT INTRODUCTION
产品信息：

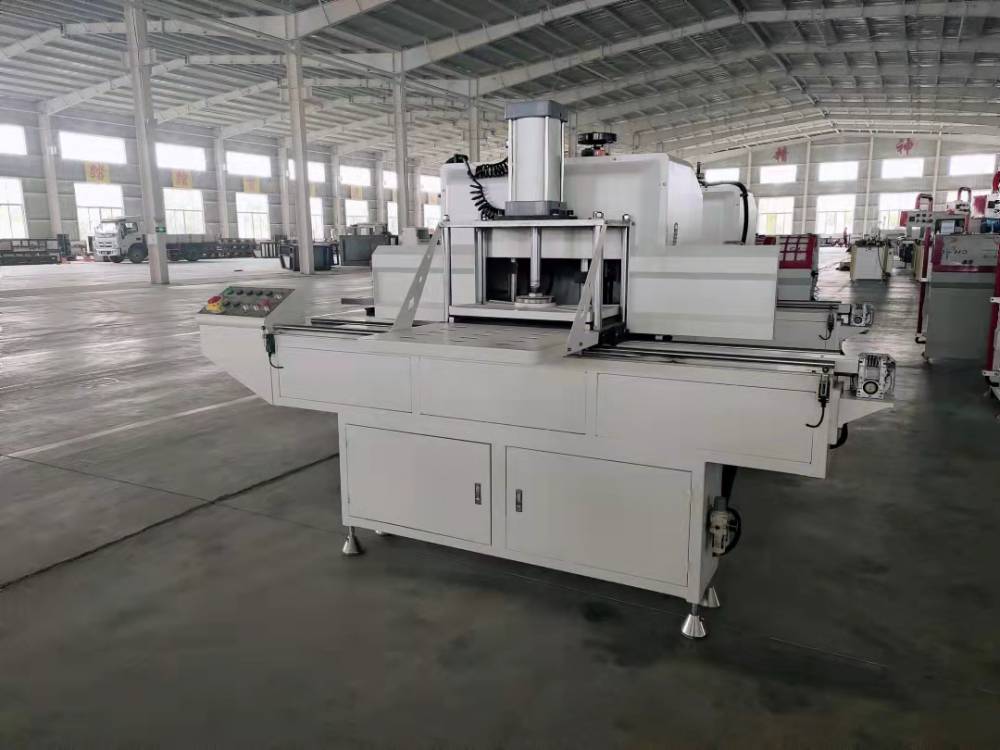

用于铝门窗型材端面的加工。
大型工作台、大走刀行程，一次可加工6至10根型材。
位置可调整的多片刀具，使得更换型材时不必更换刀具，从而节约生产准备周期和刀具费用。根据不同的型材，多组刀可以同时工作也可以单独工作。
更大的刀具直径，使加工范围增大。加厚的型材压板，防止型材变形。
通过气液转换完成工作进给，工作更平稳。
本设备增加了幕墙中梃料的加工。
技术参数
输入电源：380V/50Hz
总功率：3X2.2KW
工作压力：0.5-0.8MPa
转速：2800r/min
铣刀主轴直径：Φ32mm
铣刀直径：Φ250mm
外形尺寸：2400X1000X1600
产品实拍图PRODUCT PICTURE

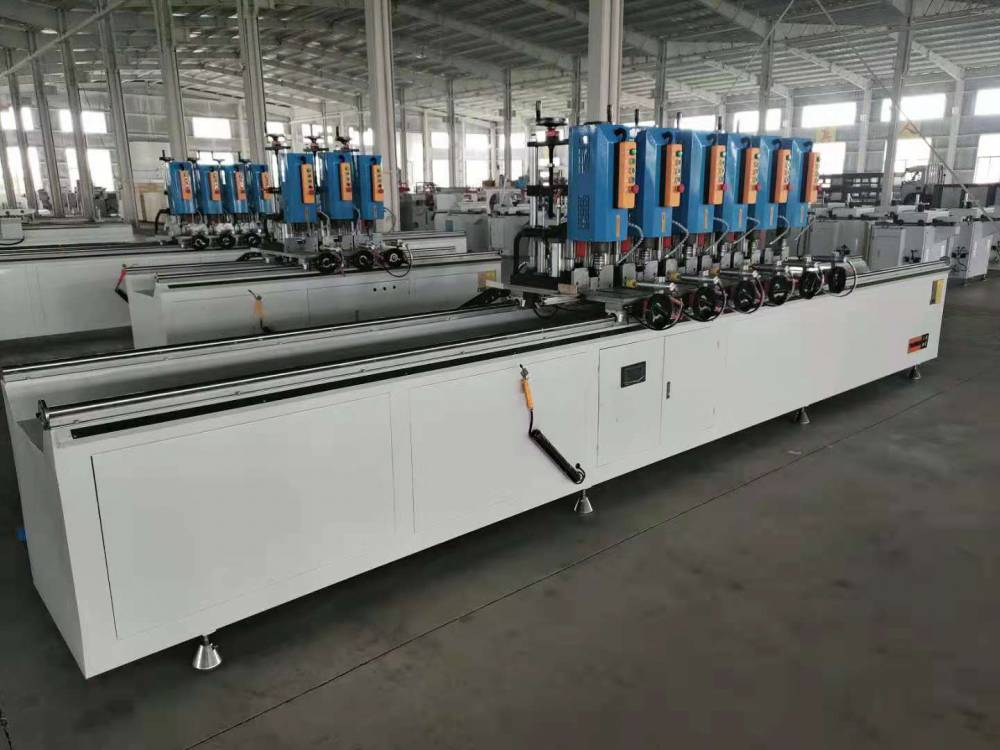

主要用于铝幕墙型材、门窗型材的钻孔，特别适用于长料及大批量生产。 适用于截面不超过250x250的型材，加工长度到5000mm。
可安装多头钻座，满足多组群孔的加工。
技术参数
输入功率：4×0.75KW
电源：380V 50Hz
气源：0.5～0.8MPa
两钻孔距离：300-5000mm
截面尺寸：250×250mm
钻头进给行程：125mm
工作台尺寸（长×宽）：300×300mm
外形尺寸：5500×1300×1800mm

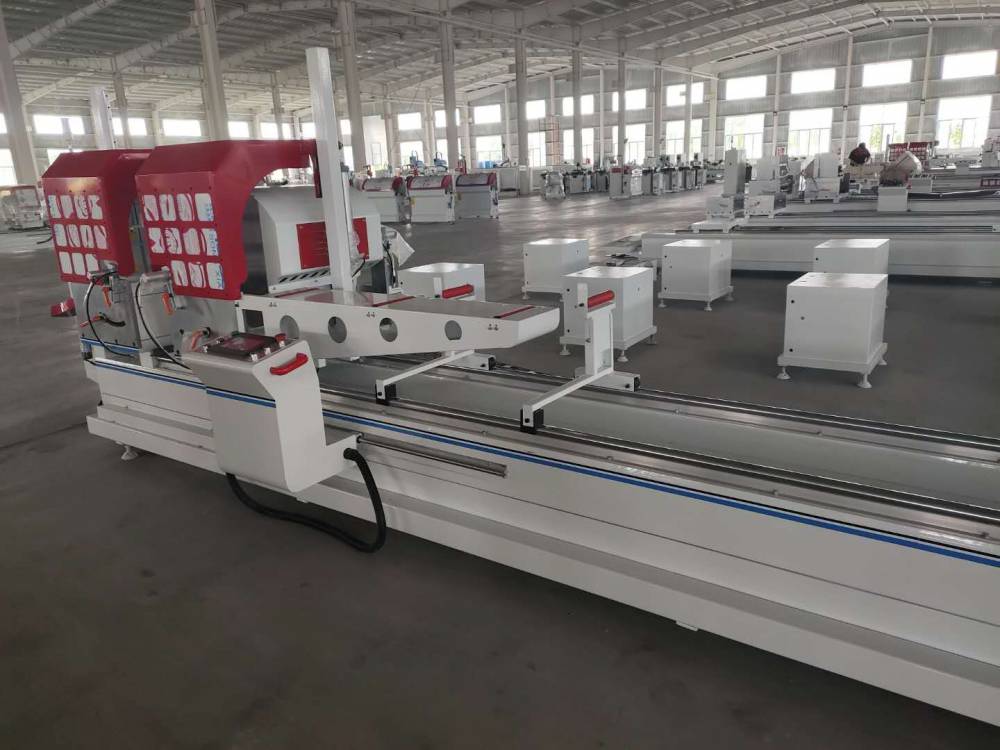

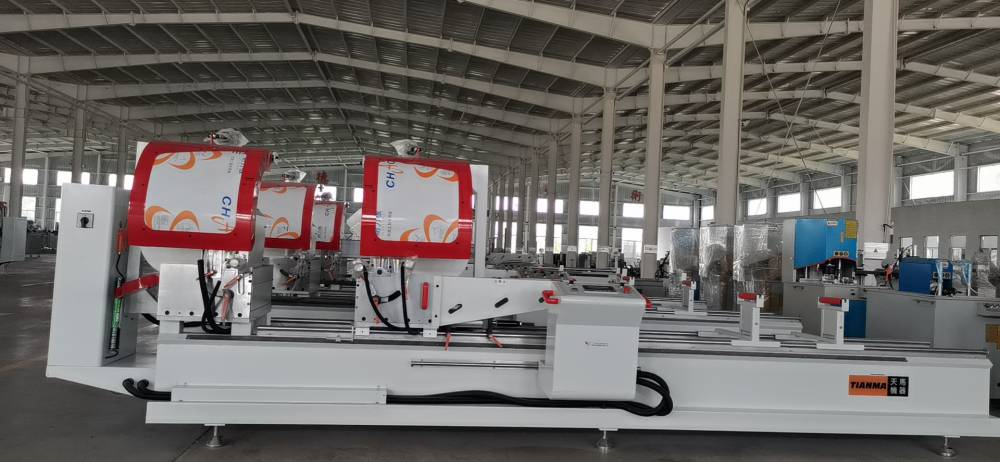

450双头精密局
采用进口铝合金专用切割锯片，保证切割精度。
高精度主轴使锯片转动稳定。
自动开合防护罩使工作安全方便。
活动机头采用进口直线轴承运动副，工作精度高。
随动托料架使型材***、装夹方便可靠。
可选装角码功能，实现一机两用。
技术参数
电源： 380V 50Hz
功率： 2.2 kw×2
转速： 2800rpm
锯片规格： Φ450×4.4×Φ30×Z120
工作气压： 0.5—0.8 Mpa
耗气量： 200L/min
锯切角度：45° 90° 45°
锯切长度： Max 3700mm Min500mm
锯切宽度： Max120mm
锯切高度： Max180mm
工进速度： 无级调速 0—3m/ min
外形尺寸： 5100×1400×1550mm
适用于工业铝合金型材、门窗、幕墙铝合金型材的圆孔、槽孔、锁孔、异形孔等以及铝型材的铣削、倒角、平面雕刻等工序的加工。
主轴采用风冷电主轴，功率6kw，转速0～18000rpm，精度高，安全性好，可靠性高。
采用台湾新代CNC数控系统。配备***CAD-CAM编程软件。自动转换加工G代码，操作简单，效率高，劳动强度低。
运动副全部采用进口导轨、滑块，X轴采用高精度斜齿轮、斜齿条传动，Y轴、Z轴采用高精度滚珠丝扛传动。传动平稳，有效提高整机精度。
工作台翻转180度。-90度～0度～+90度，型材一次装夹可以实现三面加工，加工深通孔（异形孔）时，通过工作台翻转实现深孔加工，提***率，质量好。
采用手动泵供油系统，刀具采用系统控制喷雾冷却装置。
主要电器件、断路器、交流接触器均采用法国施耐德产品。
机床主要部件采用钢结构全部经过失效处理。
技术参数
电源：380V 50Hz
总功率：9.0Kw
电主轴功率：6.0kw
工作压力：0.5～0.8MPa
主轴转速：0-18000rpm
X轴行程：3000mm
Y轴行程：500mm
Z轴行程：350mm
X轴速度：50000mm/min
Y轴、Z轴速度：15000mm/min
外形尺寸：4180x1600x2200mm
D款
产品细节图PRODUCT DETAIL DRAWING
产品包装PRODUCT PACKAGING
定制说明CUSTOM INSTRUCTI***
购买须知PURCHASE NOTICE
济南天马机器制造有限公司服务于建筑门窗与建筑玻璃行业，***制造成套建筑节能塑料门窗机器、铝合金门窗机器、中空玻璃机器、幕墙机器。公司成立于1993年，产品遍布中国各省、市、自治区，并远销美国、尼日利亚、阿联酋、巴西、印度等十几个***。
我们严格按照ISO9001：2000版国际质量体系认证，制造质优、安全、规范的高品质产品换取客户的评价。用客户良好的口碑来提升每年的营业额是我们的销售策略。
三十余种的塑料门窗加工机器可完成塑料型材切割、焊接、铣销、清理工序。二十余种铝窗加工机器可完成铝型材的切割、组角、钻孔、冲孔、弯圆工序。二十余种中空玻璃加工机器与玻璃幕墙机器可完成槽铝式中空玻璃或复合胶条式中空玻璃的切割、清洗、加热、涂胶、冷压、磨边、装配、灌装工序。由于生产规模、效率的不同我们可以根据您的产量配比***合理的成套生产线流水作业。我们可为客户提供建厂预案、成本合算及***新的行业信息。
为了让您在安装与使用方面更为安全、方便、快捷、***率的工作，我们安排了***工程师给您做***技术指导、故障排除等技术方面问题。您可以通过电话和网络跟我们联系，我们可以接收英语和俄语电话或电子邮件。我们会及时回答您的任何问题。(工作时间：北京时间8:00---17:00)
