PRODUCT INTRODUCTION产品介绍
THE PRODUCT MAKING PLANS产品实拍图

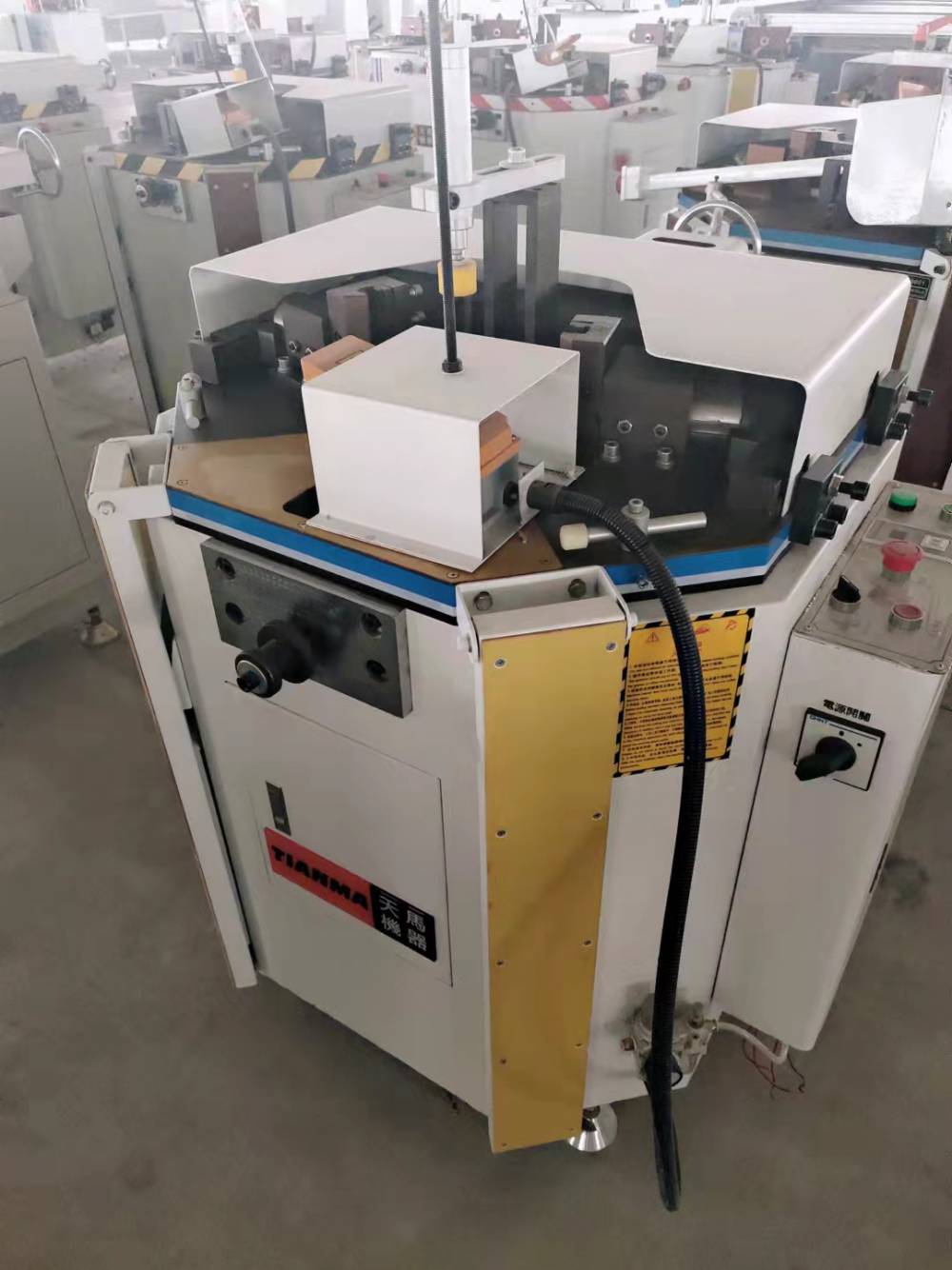

机根据角码特点设计，加大尺寸和撞力，挤压更牢固，性能更高，特别适合隔热型材框料、门料以及超厚幕墙料的组角。
组角高度可达到150mm。
技术参数
电源：380V 50Hz
功率：3Kw
工作压力：0.6-0.8MPa
耗气量：2L/min
油箱油量：20L
加工型材高度：150mm
组装***小框尺寸：480×480mm
适应型材宽度：90mm
气源工作压力：0.5～0.8MPa
外形尺寸：1100×1100×1500mm

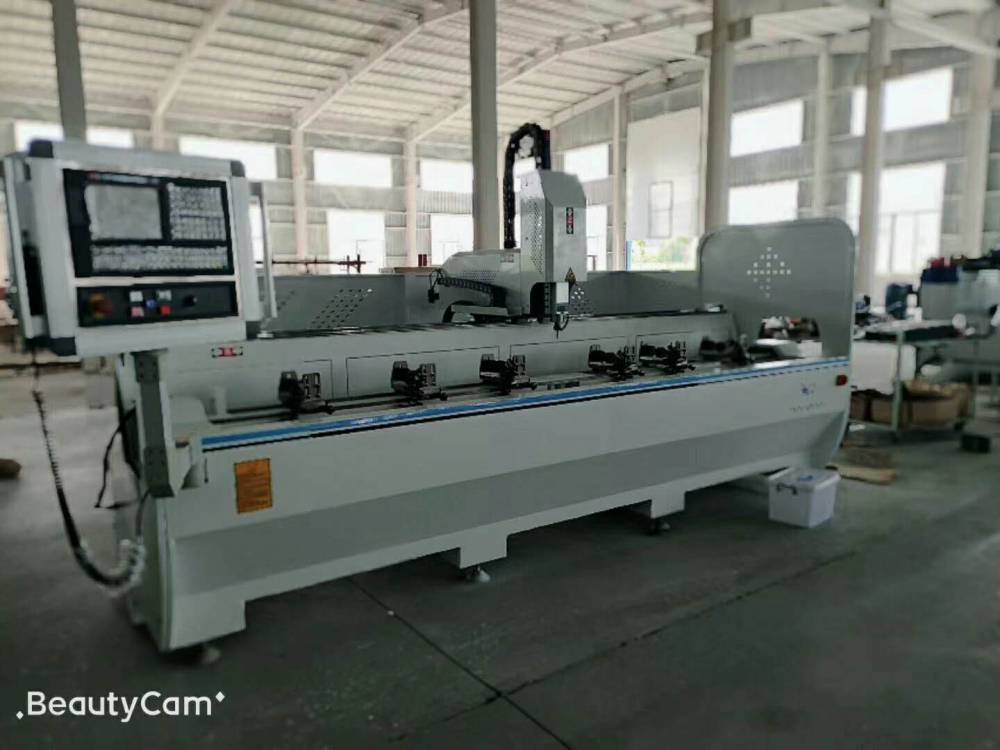

适用于工业铝合金型材、门窗、幕墙铝合金型材的圆孔、槽孔、锁孔、异形孔等以及铝型材的铣削、倒角、平面雕刻等工序的加工。
主轴采用风冷电主轴，功率6kw，转速0～18000rpm，精度高，安全性好，可靠性高。
采用台湾新代CNC数控系统。配备***CAD-CAM编程软件。自动转换加工G代码，操作简单，效率高，劳动强度低。
运动副全部采用进口导轨、滑块，X轴采用高精度斜齿轮、斜齿条传动，Y轴、Z轴采用高精度滚珠丝扛传动。传动平稳，有效提高整机精度。
工作台翻转180度。-90度～0度～+90度，型材一次装夹可以实现三面加工，加工深通孔（异形孔）时，通过工作台翻转实现深孔加工，提***率，质量好。
采用手动泵供油系统，刀具采用系统控制喷雾冷却装置。
主要电器件、断路器、交流接触器均采用法国施耐德产品。
机床主要部件采用钢结构全部经过失效处理。B款
采用进口铝合金专用切割锯片，保证切割精度。
高精度主轴使锯片转动稳定。
自动开合防护罩使工作安全方便。
活动机头采用进口直线轴承运动副，工作精度高。
随动托料架使型材***、装夹方便可靠。
可选装角码功能，实现一机两用。
技术参数
电源： 380V 50Hz
功率： 2.2 kw×2
转速： 2800rpm
锯片规格： Φ450×4.4×Φ30×Z120
工作气压： 0.5—0.8 Mpa
耗气量： 200L/min
锯切角度：45° 90° 45°
锯切长度： Max 3700mm Min500mm
锯切宽度： Max120mm
电源：380V 50Hz
总功率：9.0Kw
电主轴功率：6.0kw
工作压力：0.5～0.8MPa
主轴转速：0-18000rpm
X轴行程：3000mm
Y轴行程：500mm
Z轴行程：350mm
X轴速度：50000mm/min
Y轴、Z轴速度：15000mm/min
外形尺寸：4180x1600x2200mm
重量：约1400kg
PRODUCT DETAIL DRAWING产品细节图
更多角度展示产品
更多角度展示产品
更多角度展示产品
更多角度展示产品
