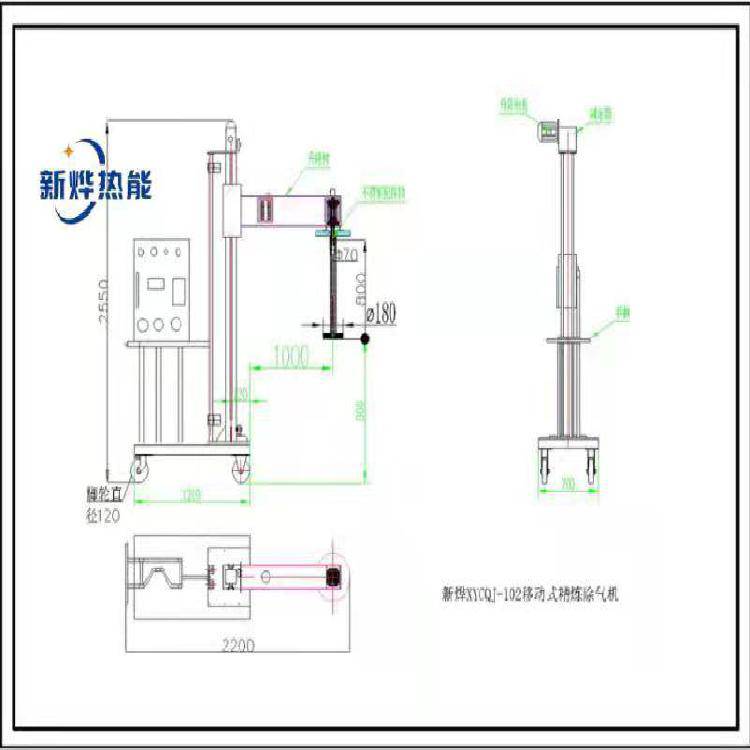

一、设备名称 | XYCQJ-102型移动式铝液精炼除气机 |
二、主要技术参数 | 1、额定电源：3相、380V。 |
2、额定频率：50HZ。 | |
3、转子主轴电机功率：0.75KW。活动臂升降电机功率：0.75KW，减速机为铝壳80型，速比1:60。 | |
4、石墨转子转速：0∽500r/min。石墨转子采用变频器变频调节旋转速度快慢。具有变频频率显示（数字化直观显示）、石墨转子转速显示（数字化直观显示）。 | |
5、管路气压：0-0.5Mpa。 | |
6、精炼气体：工业用***气或高纯度氮气（纯度大于99.99%）。 | |
7、用气范围量：0-30L/min。正常使用可将玻璃流量计阀门流量调节至0.3位置。 | |
8、石墨转子：直径Ø70mm*长800mm。石墨盘直径180mm。 | |
9、悬臂有效长度：1000mm。适用于炉子直径在1800mm内使用。 | |
10、适合炉口离地面高度800mm内（超过本高度可定制）的熔炼保温炉或铝水中转包使用。 | |
11、精炼时间：0-99分钟，计时器选用0-99min（可设定时间、自动计时到达设定时间后自动停止再上升）。 | |
三、电器控制系统操作面板 包含 | 以下内容：A、电源指示灯。B、缺气报警指示灯。C、计时器1（除气计时）。D、变频调速器（石墨转子变频调速）。E、急停按钮。F、手动/自动搅拌转换开关。G、手动上升按钮。H、手动下降按钮。I、自动按钮。J、电源开关。K、石墨转子转速数字显示表。L、气体启闭电磁阀 |
铝液精炼除气机操作说明
一、除气机及电控箱在出厂前均已经过出厂试验，在运输中可能有线头松脱、螺丝松动等现象，使用之前请仔细检查修正。石墨棒与石墨饼在安装前应检查是否断裂或破碎。
二、 用户自备氮气瓶及安全调压阀，将气管接到氮气瓶的出气口，再把除气机推动到熔炉旁，石墨除气棒须对准熔炉坩埚中心。
三、 打开电源开关，打开氮气开关，氮气流量阀，流量为0-0.5Mpa,正常工作调为0.3MPa. 不应超0.5MPA，以免铝液翻滚溅出。
四、 将要除气时间设定好。（除气时间一般为8-15分钟，范围在0-99分钟可调，视装铝量而定）。
五、 将变频器调好控制转速电机,变频频率一般调为12至15HZ，转速在180-200R/MIN。
六、 点按一下旋转按钮，除气时间到后，报***旋转自动上升，除气完毕。
七、 关掉电源开关，关掉氮气开关及氮气流量阀。
八、 再将除气机移开。
九、 如果仪表面板上的缺气报警指示灯在工作,就应立即检查气源或更换气瓶。
