(1)一般性能:PPS为一种外观白色、高结晶度、硬而脆的聚合物，纯PPS的相对密度为1.3，但改性后会增大。PPS有吸水率***，一般只有0.03%左右。PPS的阻燃性好，其氧指数高达44%以上;与其他塑料相比，它在塑料中属于高阻燃材料(纯PVC的氧指数为47%、PSF为30%、PA66为29%、MPPO为28%，PC为25%)。
(2)机械性能:纯PPS的机械性能不高，尤其冲击强度比较低。以玻璃纤维增强后会大幅度提高冲击强度，由27J/m增大到76J/m，增大3倍;拉伸强度由6Mpa增大到137Mpa，增大1倍。PPS的刚性很高，在工程塑料中少见。纯PPS的弯曲模量可达3.8Gpa，无机填充改性后可达到12.6Gpa,增大5倍之多。而以刚性著称的PPO仅为2.55Gpa，PC仅为2.1Gpa。
(3)PPS在负荷下的耐蠕变性好，硬度高;耐磨性高，其1000转时的磨耗量仅为0.04g，填充F4及二硫化钼后还会进一步得到改善;PPS还具有一定的自 润性。PPS的机械性能对温度的敏***能小(3)热学性能:PPS具有优异的热性能，短期可耐260℃，并可在200~240℃下长期使用;其耐热性与PI相当，仅次于F4塑料，这在热固性塑料中也不多见。
(4)电学性能:PPS的电性能十分突出，与其他工程塑料相比，其介电常数和介电损耗角正切值都比较低，并且在较大的频率、温度及温度范围内变化不大;PPS的耐电弧好，可与热固性塑料媲美。PPS常用于电器绝缘材料，其用量可占30%左右。
(5)环境性能:PPS的特点之一为耐化学腐蚀性好，其化学稳定性能仅次于F4;PPS对大多酸、酯、酮、醛、酚及脂肪烃、芳香烃、氯代烃等稳定，不耐***及氧化性酸、氧化剂、***、***、王水、***及次***等。PPS的耐辐射性好。除此之外，pps具有比尼龙更好的耐热性能，尺寸稳定性良好，耐油性和耐药性俱佳。

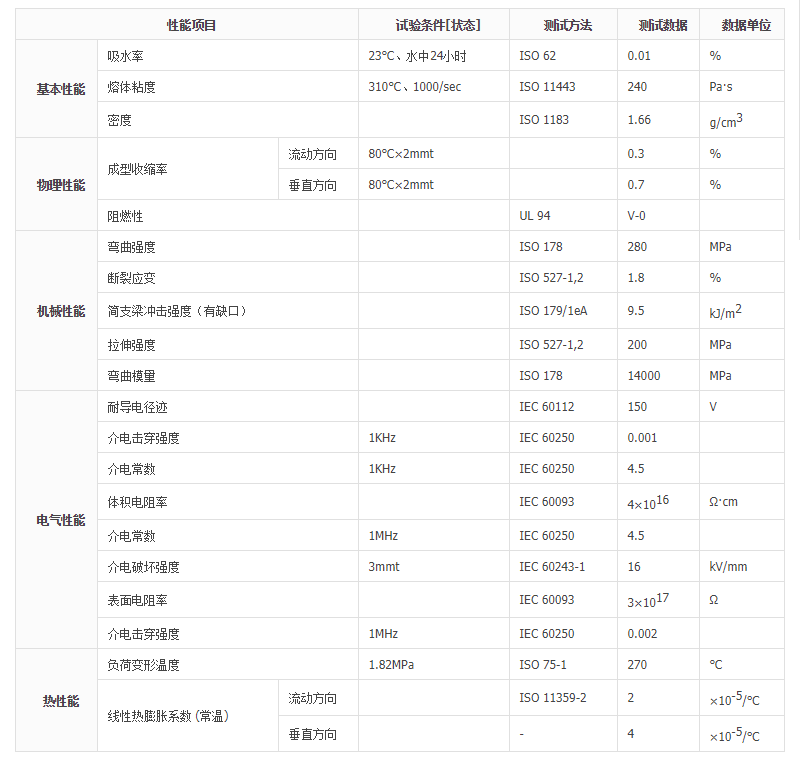

其他部分型号需要订购
| DURAFIDE | 0220A9 | 通用 | 超高韧性 | V-0 | ||
| DURAFIDE | 0220U9 | 通用 | 抗撞击性高 | |||
| DURAFIDE | 1130A1 | 30% | 通用 | 超高韧性 | V-0 | |
| DURAFIDE | 1130A64 | 30% | 通用 | 通用级 | V-0 | |
| DURAFIDE | 1130T6 | 30% | 通用 | 抗撞击性高 | V-0 | |
| DURAFIDE | 1140A1 | 40% | 通用 | 超高韧性 | V-0 | |
| DURAFIDE | 1140A6 | 40% | 通用 | 高强度 | V-0 | |
| DURAFIDE | 1140A64 | 40% | 通用 | 通用级 | V-0 | |
| DURAFIDE | 1140A66 | 40% | 通用 | 通用级 | V-0 | |
| DURAFIDE | 1140A7 | 40% | 通用 | 流动性高 | V-0 | |
| DURAFIDE | 2130A1 | 30% | 通用 | 导电；耐磨损性良好 | V-0 | |
| DURAFIDE | 3130A1 | 30%矿物填料 | 通用 | 耐磨损性良好 | V-0 | |
| DURAFIDE | 6150T6 | 50%玻璃矿物 | 通用 | 抗撞击性高 | ||
| DURAFIDE | 6165A4 | 65%玻璃矿物 | 通用 | 尺寸稳定性良好 | V-0 | |
| DURAFIDE | 6165A6 | 65%玻璃矿物 | 通用 | 尺寸稳定性良好 | V-0 | |
| DURAFIDE | 6165A7 | 60%玻璃矿物 | 通用 | 尺寸稳定性良好 | V-0 | |
| DURAFIDE | 6165A7S | 65%玻璃矿物 | 通用 | 耐油 | ||
| DURAFIDE | 6345A4 | 30% | 通用 | 经润滑；耐磨损性良好 | V-0 | |
| DURAFIDE | 6465A6 | 65%玻璃珠玻璃纤维 | 通用 | 低翘曲性；光泽高 | V-0 | |
| DURAFIDE | 6465A62 | 60%玻璃珠玻璃纤维 | 通用 | 低翘曲性；光泽高 | V-0 | |
| DURAFIDE | 6565A6 | 65%玻璃矿物 | 通用 | 良好的成型性能；良好粘结性 | V-0 | |
| DURAFIDE | 6565A7 | 60%玻璃矿物 | 通用 | 良好的成型性能；良好粘结性 | V-0 | |
| DURAFIDE | 7140A4 | 30% 碳纤维增强 | 通用 | 导电；经润滑；耐磨损性良好 | V-0 | |
| DURAFIDE | P0833 | 60%矿物填料 | 通用 | 通用级 | V-0 |
应用领域
(1)汽车工业:PPS用于汽车工业占45%左右，主要用于汽车功能件，点火器，加热器，温控器，灯座，轴承;如可代替金属制作排气筒循环阀及水泵叶轮，气动信号调***等。
(2)机械工业:用于壳体、结构件、耐磨件及密封材料，具体有泵体、阀门、轴承、轴承支架、活塞环及齿轮等。
(3)纺织纤维:用于特殊工业除尘设备。
(4)薄膜/绝缘纸:用于电机绝缘材料。
